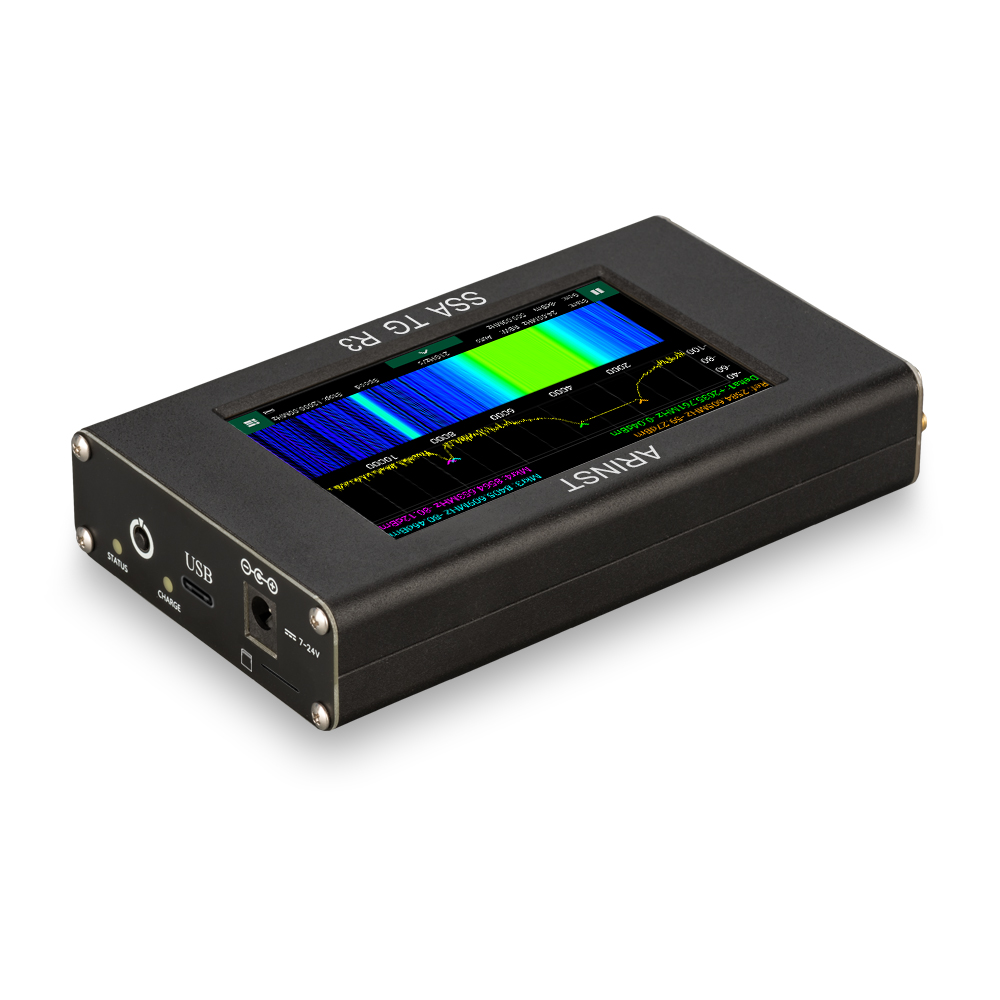

Портативный анализатор спектра Arinst SSA-TG R3

Закажите портативный анализатор спектра Arinst SSA-TG R3 по выгодной цене!

Arinst SSA-TG R3 — это портативный анализатор спектра, который широко используется в радиоинженерии и телекоммуникациях для диагностики и анализа радиочастотных сигналов. Это устройство позволяет специалистам определять характеристики сигналов, такие как их мощность, частоту и шумовые параметры, что необходимо для настройки и обслуживания радиоэлектронной аппаратуры.

Назначение

• Анализ спектра. Основная функция устройства — анализ спектра радиочастотных сигналов, что позволяет выявлять источники помех и оценивать качество сигнала.
• Генерация сигналов. С помощью встроенного трекинг-генератора можно создавать сигналы определенной частоты для тестирования и калибровки радиоэлектронной аппаратуры.
• Портативность. Благодаря компактным размерам и автономной работе от аккумулятора, Arinst SSA-TG R3 удобно использовать в полевых условиях.

Области применения анализатора

• Радиоинженерия и разработка. При разработке новых радиоэлектронных устройств для проверки и настройки их радиочастотных характеристик.
• Телекоммуникации. Для мониторинга и оптимизации работы базовых станций и передатчиков.
• Обслуживание и ремонт. В сервисных центрах для диагностики и ремонта радиоаппаратуры.
• Образование и обучение. В учебных заведениях для демонстрации и изучения радиочастотных явлений.

Arinst SSA-TG R3 является незаменимым инструментом для профессионалов, работающих с радиочастотной аппаратурой, и предоставляет возможность проводить точные измерения и анализ в самых разнообразных условиях.

Заказывайте запчасти для квадрокоптеров в интернет-магазине COPTERPARTS. У нас большой выбор оригинальных аксессуаров.

Технические характеристики

• Отображаемый диапазон частот1 24 МГц — 12 ГГц
• Измеряемый диапазон частот 24 МГц — 9 ГГц
• Максимальная полоса обзора ~12 ГГц
• Опорный генератор TXCO GPS 26 МГц
• Разрешение по частоте 25, 10, 5, 2.5 кГц
• Полка шума
  в полосе 24 МГц — 6.2 ГГц -110 дБм
  в полосе 6.2 ГГц — 9 ГГц -100…-70 дБм
  в полосе 9 ГГц – 12 ГГц -70 дБм
• Параметры сканирования3
• Максимальная скорость сканирования 20 ГГц/с
• Минимальное время обзора полной полосы частот 12 ГГц 0.6 с
• РЧ вход
• Усиление при включенном аттенюаторе -15 дБ
• Усиление при включенном малошумящем усилителе +15 дБ
• Волновое сопротивление 50 Ом
• КСВ в рабочем диапазоне частот < 2.0
• Максимальная входная мощность при выключенном аттенюаторе и МШУ 0 дБм
• Максимальная входная мощность при включенном аттенюаторе +15 дБм
• Максимальная входная мощность при включенном МШУ -15 дБм
• Максимальное постоянное напряжение на входе 25 В
• Трекинг генератор
• Режимы измерений фиксированная, S21
• Нормированный уровень выходной мощности в полосе 24-6200 МГц -8 дБм : — 29 дБм
• Нормированный уровень выходной мощности в полосе 6200-9000 МГц -14 дБм
• Глубина регулировки мощности в полосе 24-6200 МГц 21 дБ
• Шаг регулировки мощности в полосе 24-6200 МГц 3 дБ
• Демодулятор
• Типы демодуляции ШЧМ, ЧМ, АМ
• Функции АРУ, S-метр, пороговый шумоподавитель
• Полосы для ШЧМ 400, 300, 200, 100 кГц
• Полосы для ЧМ, АМ 20, 10, 8, 6, 4 кГц
• Аудио выход Динамик 2 Вт, наушники
• Отображение
• Тип экрана сенсорный резистивный, IPS
• Разрешение экрана 800×480
• Графики спектр, водопад, S21
• Ёмкость встроенного аккумулятора 5000 мАч
• Время непрерывной работы от аккумулятора ~ 4 ч
• Время заряда аккумулятора4 ~ 3.5 ч
• Интерфейс подключения к ПК USB TYPE-C
• Внешний блок питания 7-24 В, 2 А
• Рабочий диапазон температур 0 … +40°С
• Габаритные размеры (Д×Ш×В) 145x81x27 мм
• Масса 0,4 кг.
