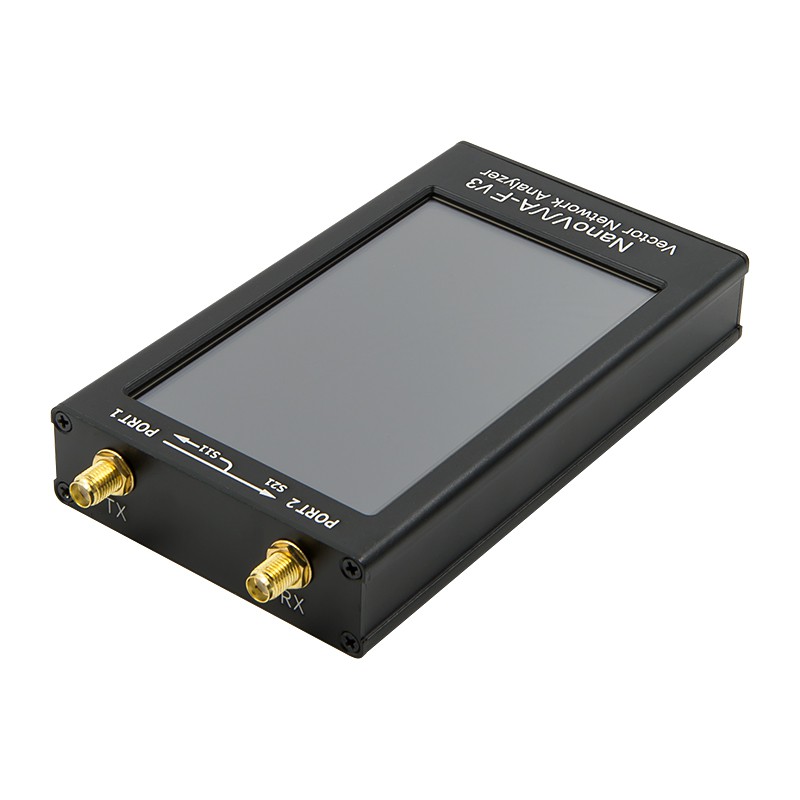

Векторный анализатор цепей NanoVNA-F V3

Закажите векторный анализатор цепей NanoVNA-F V3 по доступной цене!

NanoVNA-F V3 используется для тестирования антенн, фильтров, усилителей и других радиочастотных компонентов. Он измеряет S-параметры, оценивает согласование импедансов и выявляет дефекты в цепях. Прибор подходит для настройки любительских радиостанций, дронов и IoT-устройств.

Анализатор работает в диапазоне 1 МГц – 6 ГГц, охватывая основные частоты Wi-Fi, Bluetooth и GSM. С его помощью можно быстро проверить КСВн антенны или потери в кабеле. Устройство незаменимо при проектировании и ремонте РЧ-оборудования.

Преимущества модели

Компактный корпус и автономное питание позволяют использовать анализатор в полевых условиях. Сенсорный экран с интуитивным меню упрощает работу без ПК. Для сложных задач доступно ПО NanoVNA-QT с расширенной визуализацией данных.

Модель обеспечивает высокую точность измерений благодаря 32-битному процессору и улучшенной схемотехнике. В комплекте идут калибровочные нагрузки и кабели, сокращающие время настройки. Прибор поддерживает сохранение результатов в формате Touchstone для дальнейшего анализа.

NanoVNA-F V3 сочетает доступную цену с функциональностью профессиональных анализаторов. Он подходит как новичкам, так и опытным инженерам. Обновляемая прошивка и активное сообщество пользователей гарантируют долгосрочную поддержку устройства.

Купить NanoVNA-F V3 в COPTERPARTS — значит получить надежный инструмент для РЧ-диагностики. Бесплатная доставка и гарантия 1 год делают выбор еще выгоднее. Оформите заказ сейчас, чтобы оптимизировать свои проекты с помощью современных технологий!

Технические характеристики

• Диапазон частотного измерения: 1 МГц — 6 ГГц
• Точность частотного измерения: ± 1 ppm
• Радиочастотная выходная мощность: -10 дБм
• Разрешение частоты: 10 кГц
• Динамический диапазон S21: 65 дБ (3 ГГц), 60 дБ (6 ГГц)
• Динамический диапазон S11: 50 дБ (3 ГГц), 40 дБ (6 ГГц)
• Обратные потери порта 6.2: тип. 20 дБ (1,5 ГГц), минимум 13 дБ (3 ГГц)
• Интерфейс: USB Type-C
• Количество точек калибровки / сканирования: 801 точка / 101 — 801 точка
• Отображение трассировки: 4
• Количество маркеров: 4
• Время сканирования: 200 единиц в секунду
• Сенсорный экран: есть
• Рефлектометр временной области (TDR): есть
• Функция хранения данных: есть, 12 измерений
• Общие характеристики
• Дисплей: 4,3-дюймовый ЖК-экран IPS, 800 х 480
• Материал корпуса: алюминий
• Источник питания: 3,7 В, литиевая батарея 4500 мАч
• Время автономной работы: 5 ч
• Габариты изделия: 125 х 75 х 20 мм
• Вес: 620 г.
