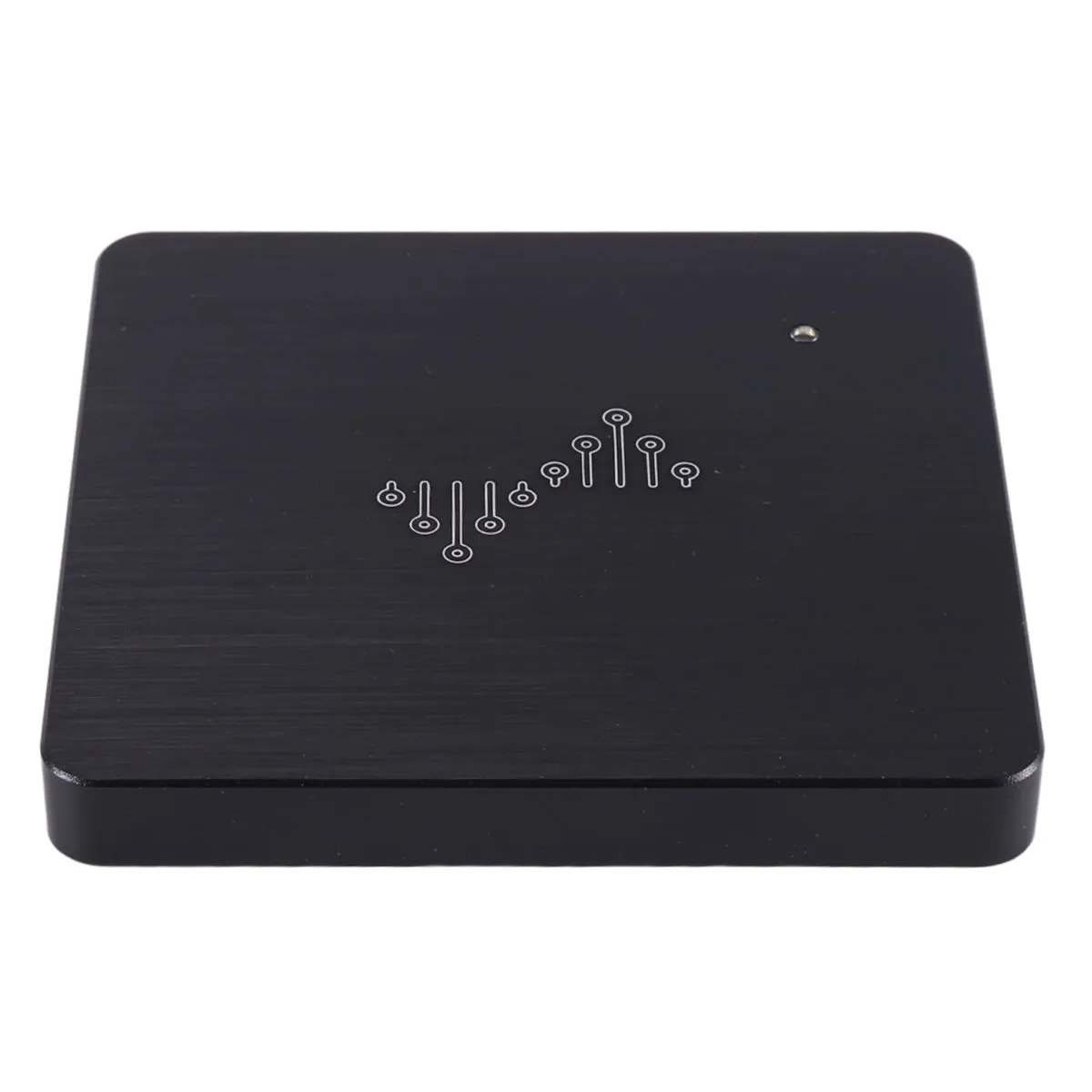

USB логический анализатор-приставка DreamSourceLab DSLogic U3Pro16

Закажите профессиональный взгляд внутрь вашего дрона — USB логический анализатор DreamSourceLab DSLogic U3Pro16!

Современный квадрокоптер — это сложный электронный комплекс, где важна слаженная работа всех протоколов связи. Когда возникают неочевидные сбои в работе контроллеров, датчиков или периферии, на помощь приходит профессиональный инструмент. USB логический анализатор-приставка DreamSourceLab DSLogic U3Pro16 — это ваше окно в цифровой мир шин данных вашего дрона.

С его помощью вы сможете диагностировать, отлаживать и проверять корректность работы любой цифровой линии связи. Купить этот незаменимый инструмент для разработки и ремонта вы можете в интернет-магазине COPTERPARTS.

Технические преимущества

• Высокая частота дискретизации до 1 ГГц для анализа быстрых цифровых сигналов.

• Большая глубина буфера памяти для захвата длинных последовательностей данных.

• Поддержка широкого спектра протоколов (I2C, SPI, UART, CAN, PWM и другие).

• Компактный и портативный форм-фактор для работы в лаборатории и в поле.

• Мощное и интуитивно понятное программное обеспечение с расширенными функциями декодирования.

Суть работы и назначение прибора

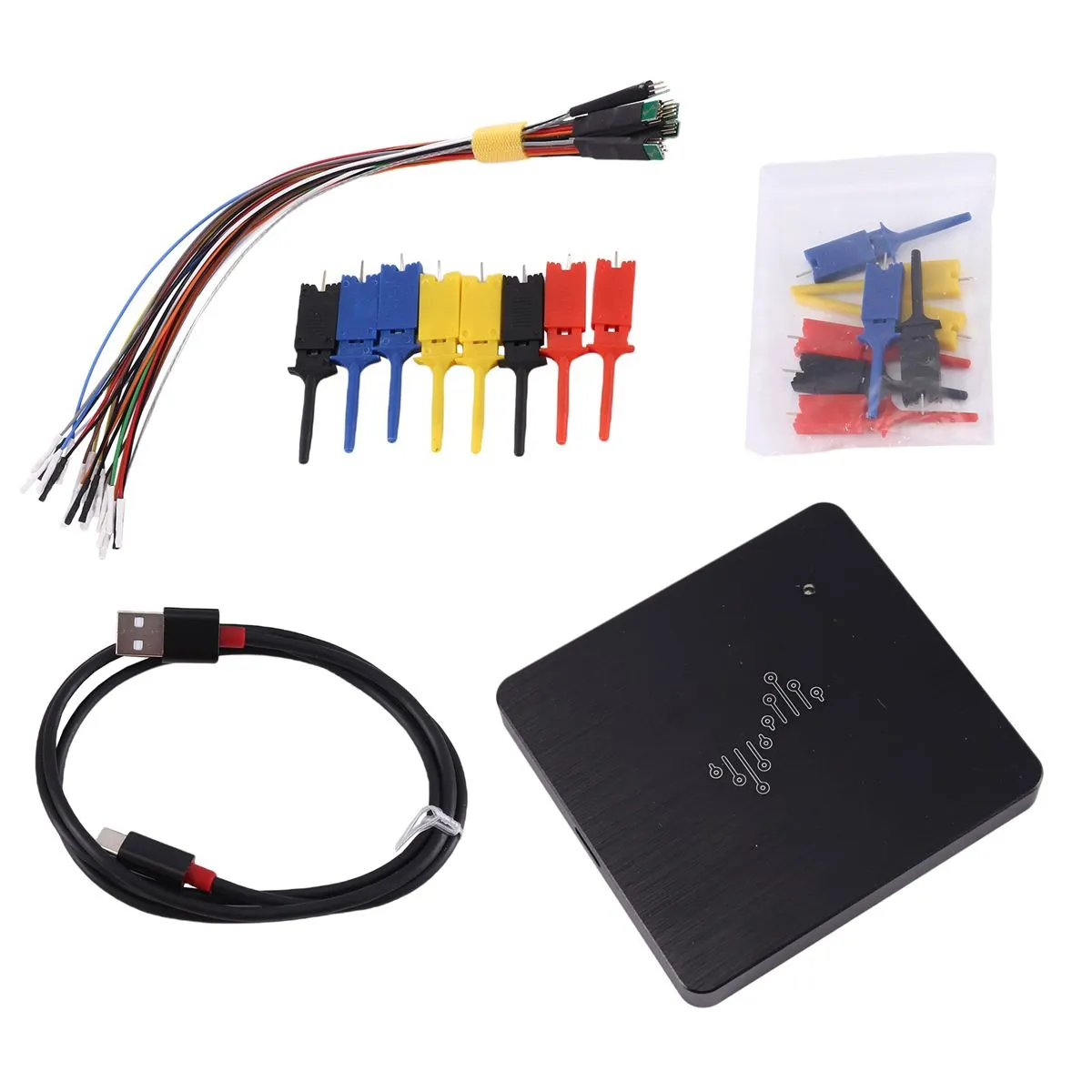

Логический анализатор DreamSourceLab DSLogic U3Pro16 — это не осциллограф. Его основная задача — не измерение формы аналогового сигнала, а захват и отображение логических состояний (0 и 1) на нескольких цифровых линиях одновременно. Он подключается к исследуемым сигнальным линиям вашего полетного контроллера, ESC или другого устройства с помощью идущих в комплекте щупов.

Прибор фиксирует изменения напряжения на этих линиях с очень высокой скоростью. Все данные сохраняются в большом внутреннем буфере. Затем специальная программа на компьютере отображает временные диаграммы сигналов. Но главная ценность — встроенные анализаторы протоколов. Программа автоматически расшифровывает битовые последовательности. Она показывает вам не просто импульсы, а понятные сообщения, команды и данные.

Технические характеристики и применение в работе с БПЛА

Технические параметры DSLogic U3Pro16 делают его профессиональным инструментом. Частота дискретизации достигает 1 ГГц в режиме эмуляции, что позволяет анализировать очень быстрые сигналы. Прибор имеет 16 цифровых каналов для одновременного захвата данных с нескольких линий. Глубина буфера до 256 Мпт обеспечивает длительную запись без потерь.

Для работы с дронами это открывает уникальные возможности. Вы можете подключиться к шине I2C датчиков (гироскоп, акселерометр, барометр). Анализатор покажет, какие данные и с какой частотой они передают. Это поможет выявить сбойный датчик или проблему с помехами на шине. Вы можете проверить корректность работы протокола DShot между полетным контроллером и ESC. Это позволит точно диагностировать причину рывков мотора или их полной остановки.

При настройке или разработке собственных устройств анализатор незаменим. С его помощью можно отладить обмен данными с GPS-модулем по UART. Можно проверить правильность передачи телеметрии. Можно анализировать работу CAN-шины в сложных промышленных комплексах. Программное обеспечение поддерживает триггеры по сложным условиям. Это позволяет захватывать именно тот момент сбоя, который вызывает проблему.

Для начала работы достаточно подключить анализатор к компьютеру через USB. Установить официальное ПО DreamSourceLab. Аккуратно подключить щупы к исследуемым цепям на обесточенном устройстве. После включения питания начать запись и наблюдать за цифровой жизнью вашего дрона в реальном времени. Это лучший способ перейти от догадок к точному пониманию работы любой электронной системы.

Технические характеристики

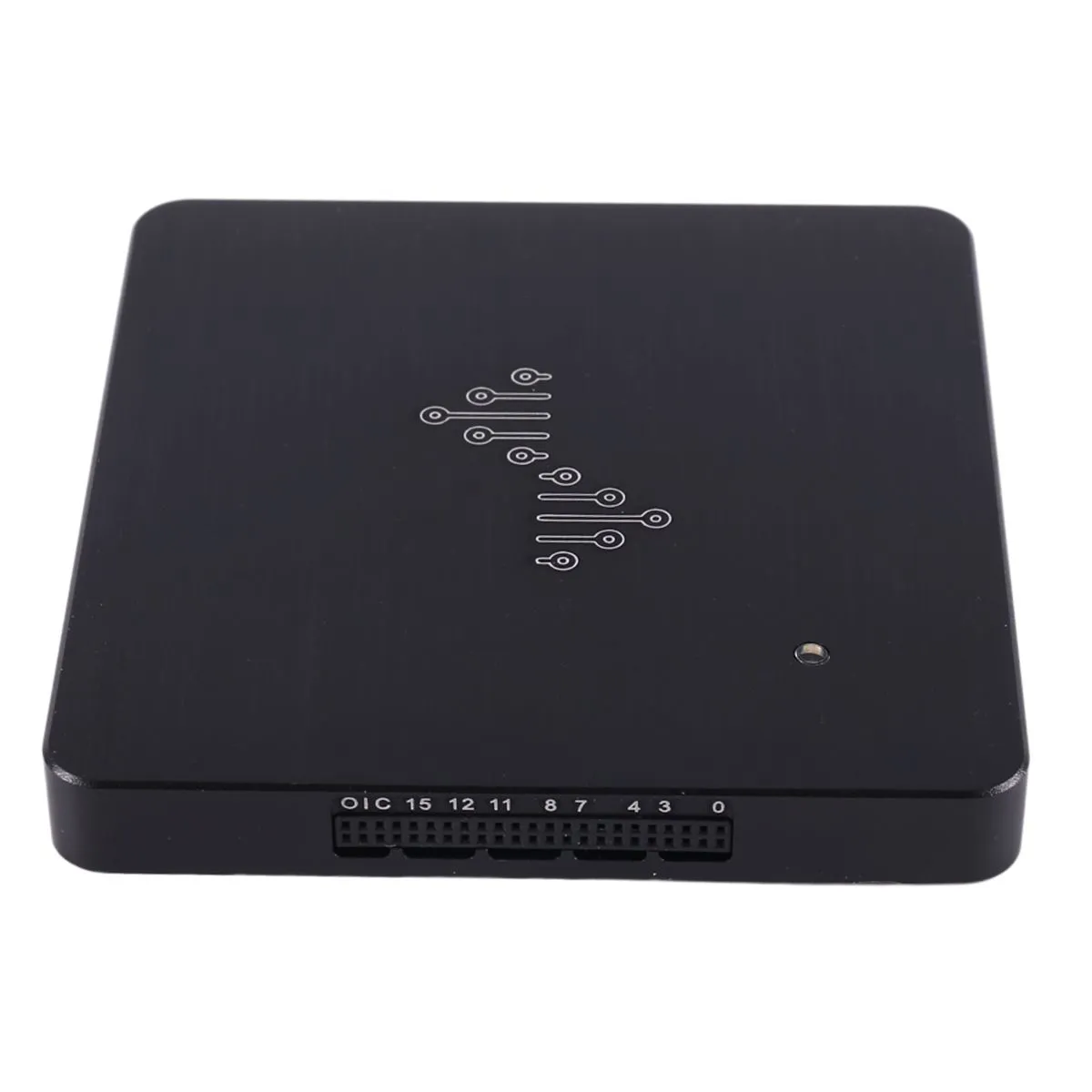

• Количество каналов: 16
• Максимальная частота дискретизации: 1 ГГц
• Максимальная полоса пропускания: 50 МГц
• Режим потока (глубина выборки): 1 ГГц при использовании 3 каналов
• 500 МГц при использовании 6 каналов
• 250 МГц при использовании 12 каналов
• 125 МГц при использовании 16 каналов
• Режим буфера (частота сэмплирования): 1 ГГц при использовании 8 каналов
• 500 МГц при использовании 16 каналов
• Максимальная глубина: 2 Гб (режим буфера)
• 16 Гб (режим потока)
• Внутренняя память: 2 Гбит
• Минимальный импульс захвата: 2 нс
• Пороговое напряжение: 0 — 5 В (шаг 0,1 В)
• Диапазон входного напряжения: от — 30 В до 30 В
• Входное сопротивление: 250 кОм, 13 пФ
• Анализ протоколов: I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал
• Формат данных для анализа: CSV, VCD, GNUPLOT и другие форматы
• Автоматические измерения: ширина импульса, период, частота, рабочий цикл Интерфейс: USB 3.0
• Напряжение источник питания: 5 В DC ± 5%
• Потребляемая мощность: ≤ 2,5 Вт
• Поддержка программного обеспечения: Windows XP, VISTA, 7, 8, 10
• Mac OS x 10.12 или выше
• Linux Ubuntu, Fedora, Arch и другие
• ESD защита: есть

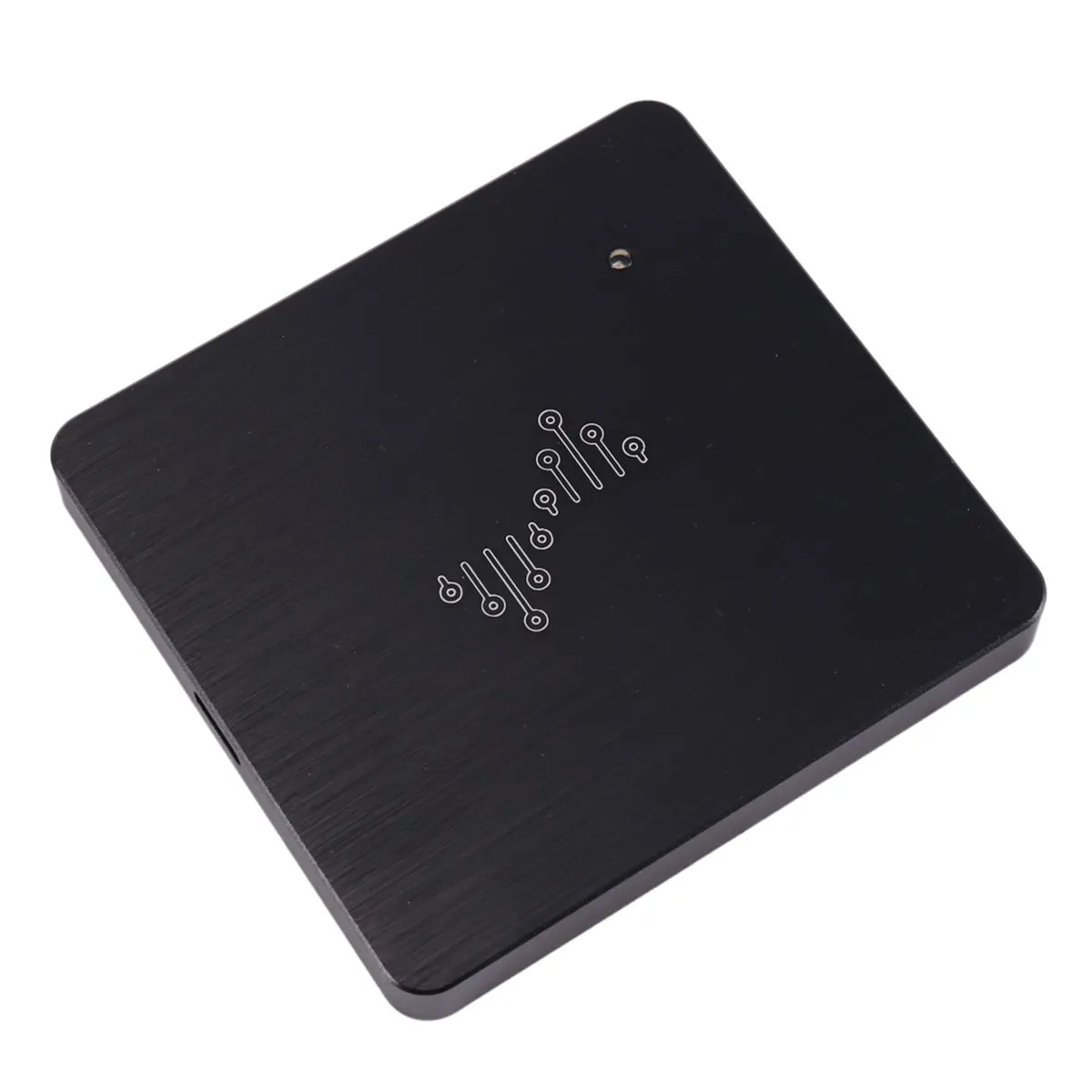

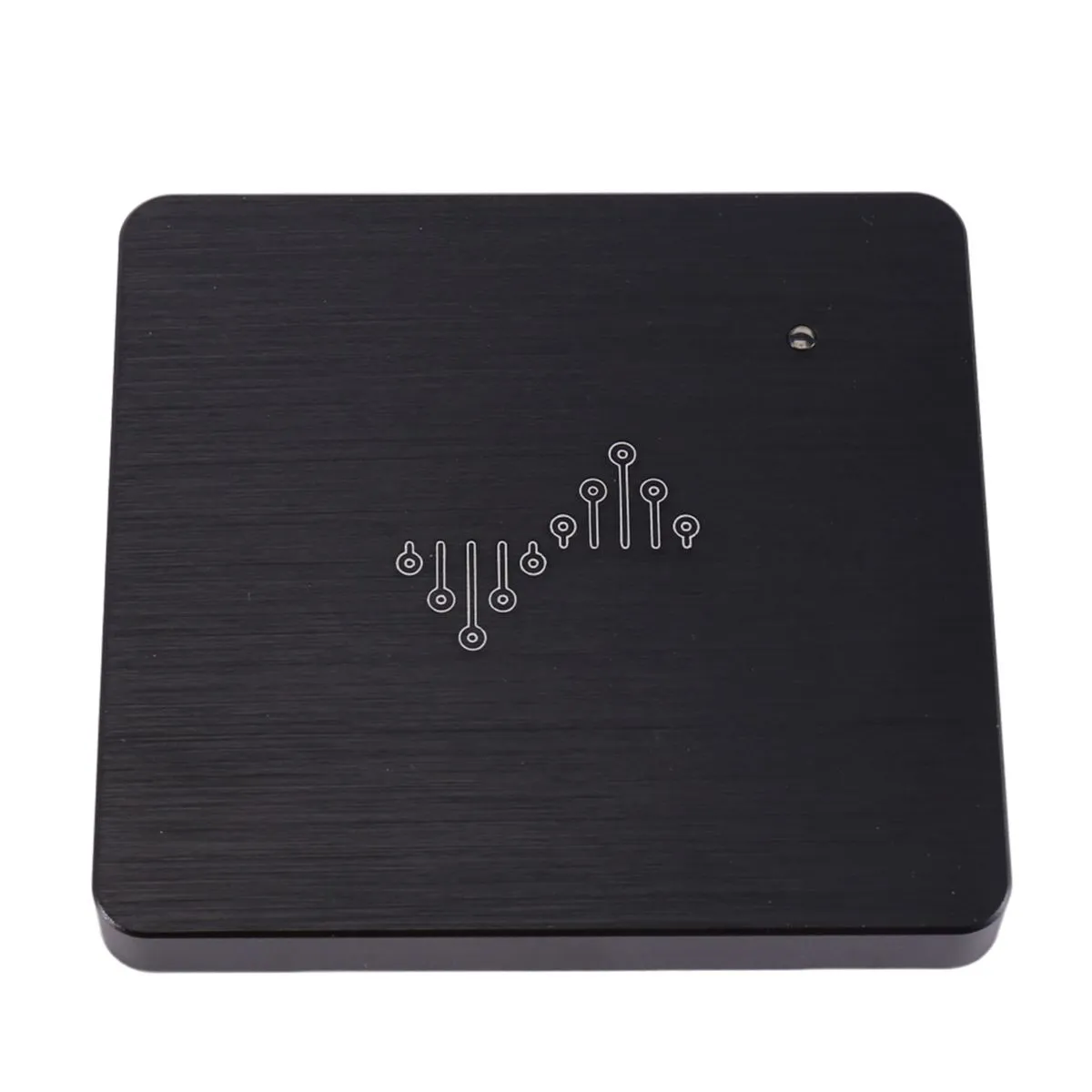

• Материал корпуса: алюминий с ЧПУ

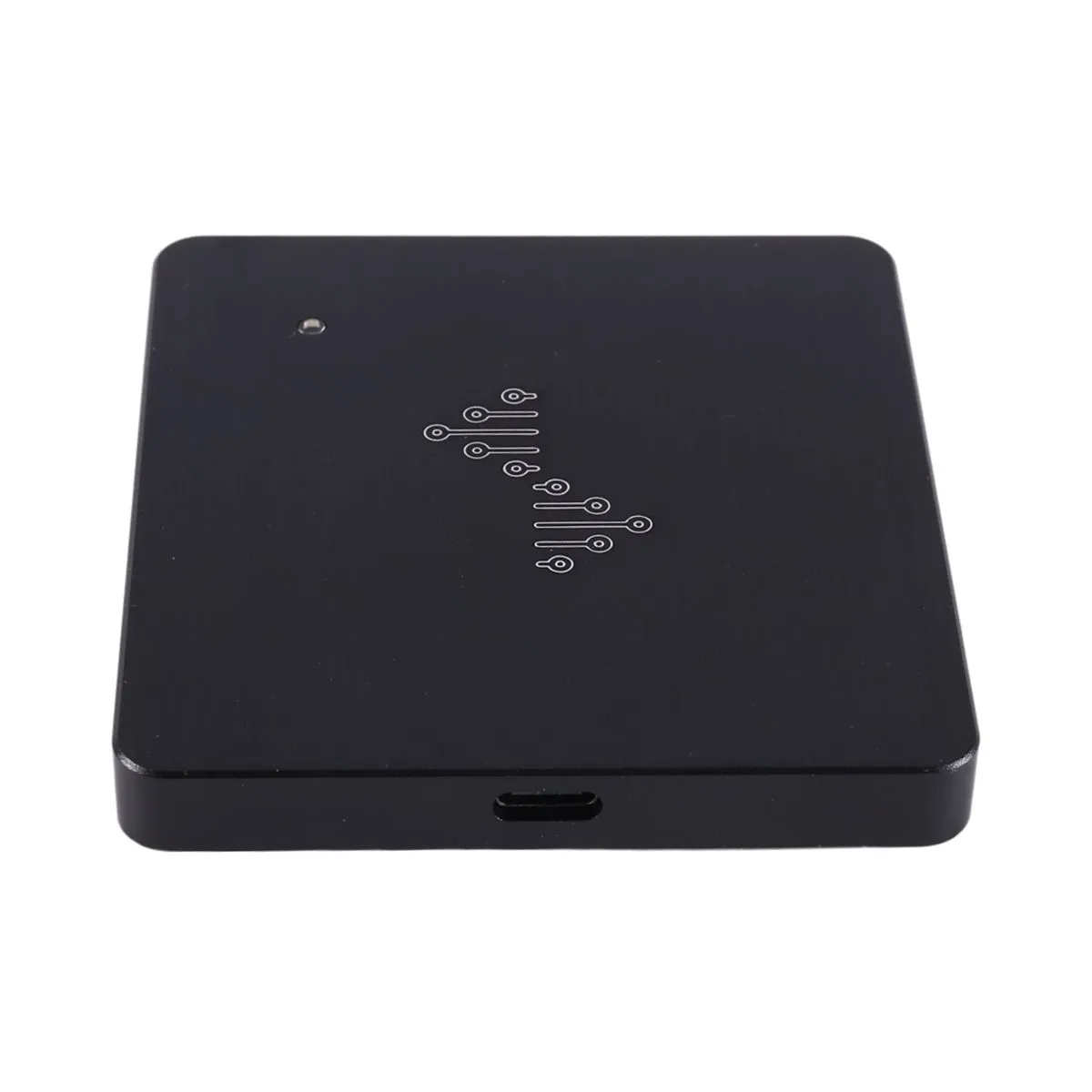

• Длина кабеля USB Type-C: 1 м
• Габариты: 79 мм х 74 мм х 9 мм
• Вес брутто: 450 г.
