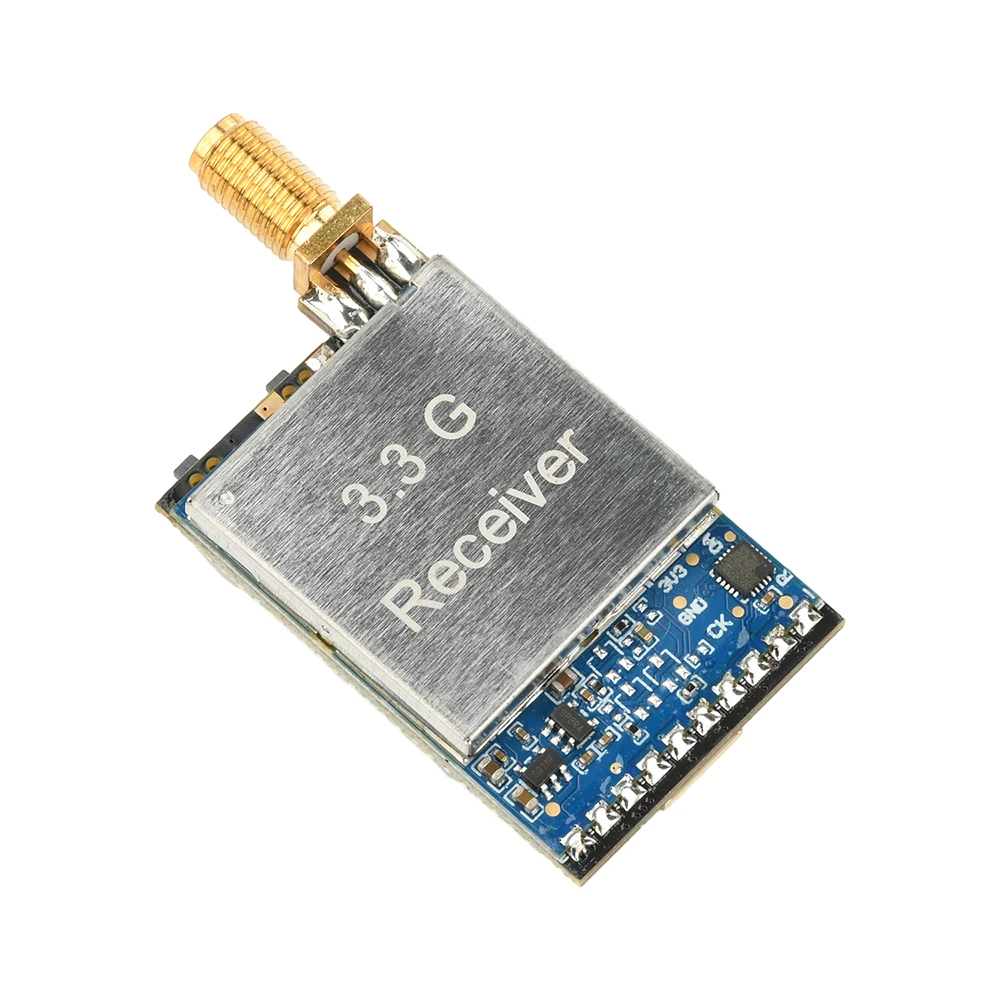

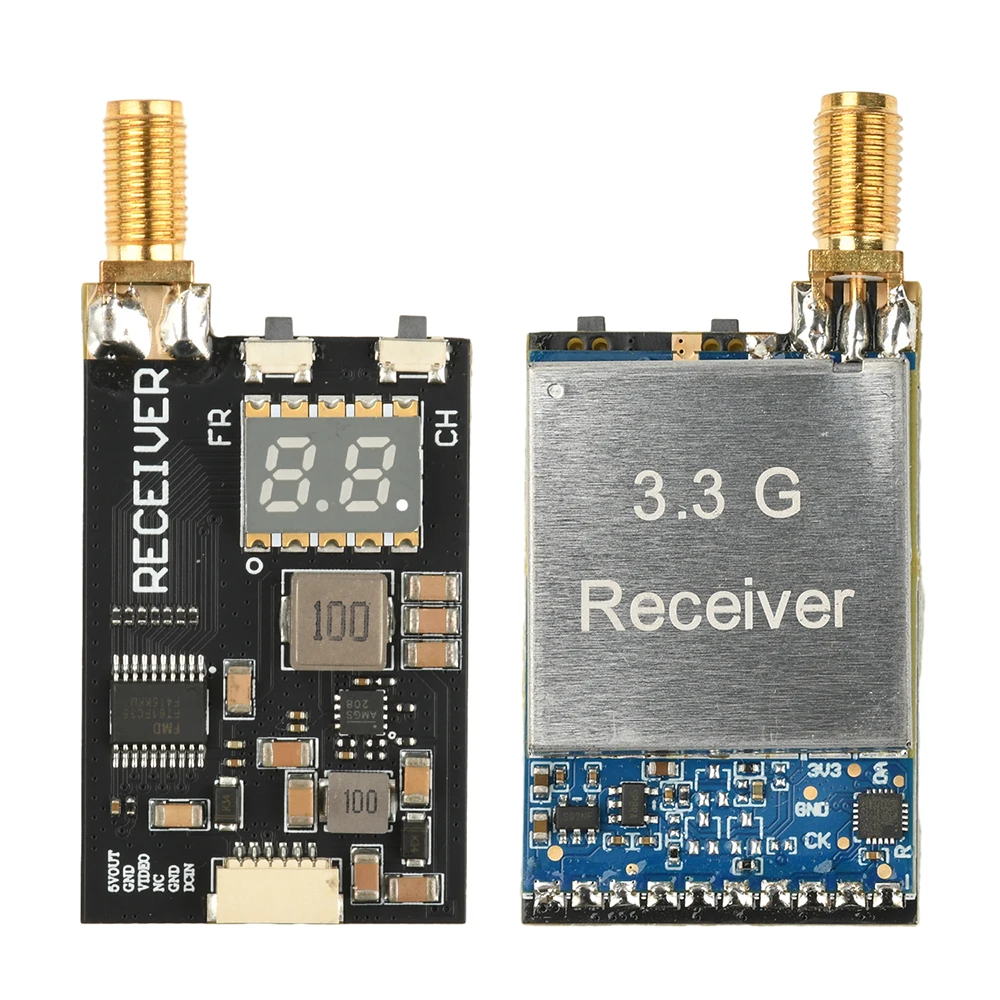

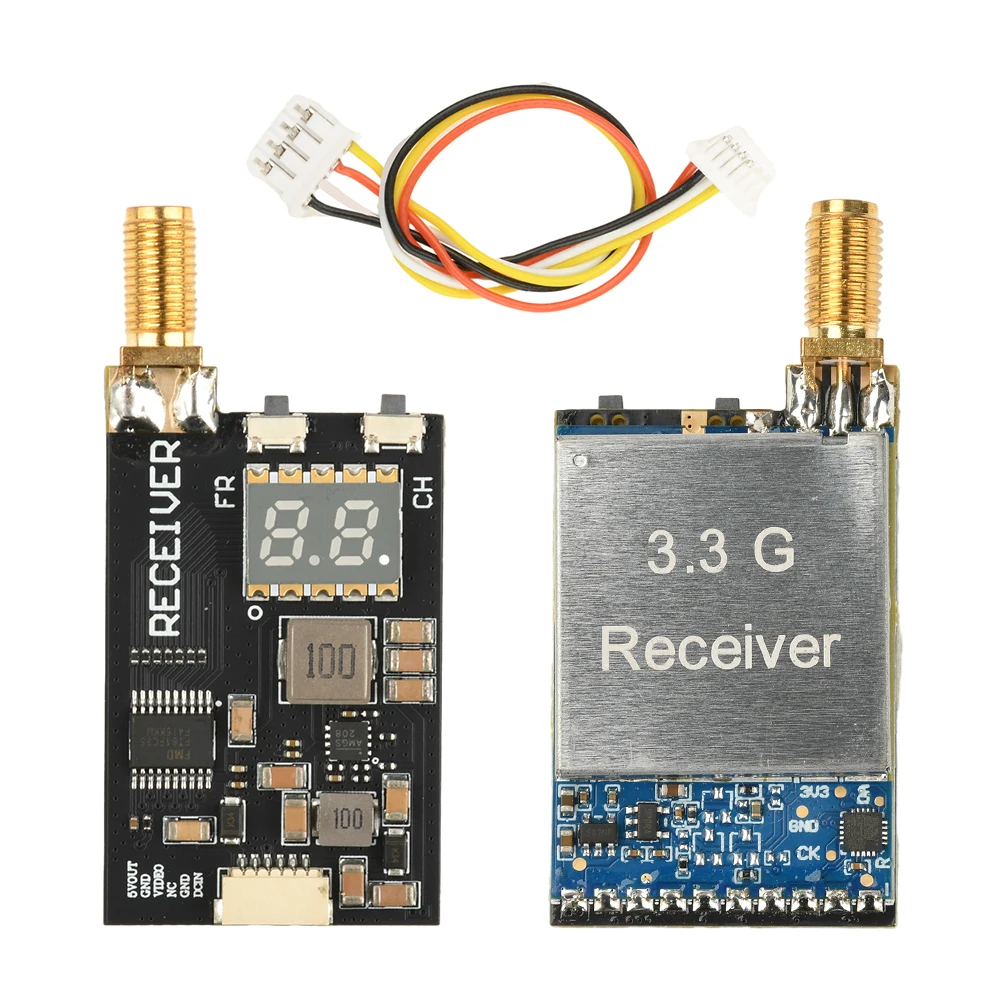

FPV приемник RX3364-CPB

Закажите надежный FPV приемник RX3364-CPB 3.3 ГГц для чистого видеосигнала!

Получите стабильную и четкую картинку с вашего дрона. Приемник RX3364-CPB работает в диапазоне 3.3 ГГц, который слабо загружен помехами. Устройство обеспечивает высокую чувствительность приема и низкий уровень шума. Вы сможете летать дальше и увереннее в самых сложных условиях. Выбирайте качественный прием для вашего FPV оборудования.

• Высокая чувствительность до -97 дБм. Обеспечивает стабильный прием даже на пределе дальности .

• Широкий диапазон частот 3060–3500 МГц. Работает в незагруженном 3.3 ГГц диапазоне с 64 каналами .

• Передача аудио и видео. Получайте не только качественную картинку, но и звук с дрона .

• Низкое энергопотребление 380 мА. Экономит заряд аккумулятора и продлевает время полета .

• Компактный размер и простота интеграции. Легко размещается в наземной станции или портативном устройстве .

Принцип работы и ключевые особенности

Видеоприемник RX3364-CPB преобразует радиосигнал 3.3 ГГц от передатчика дрона в композитный видеосигнал (CVBS). В основе устройства лежит технология FM/PLL, которая обеспечивает точную настройку и стабильную работу в широком диапазоне температур. Высокая чувствительность приемника (до -97 дБм) гарантирует уверенный прием даже на большом расстоянии и в условиях радиопомех. Низкий коэффициент стоячей волны (VSWR 2:1) и входное сопротивление 50 Ом обеспечивают эффективное согласование с антенной.

Приемник поддерживает 64 канала, что позволяет гибко выбирать свободную частоту. Он оснащен 6-позиционным DIP-переключателем для ручного выбора канала, что упрощает настройку. Выходной видеосигнал имеет сопротивление 75 Ом, что совместимо с большинством FPV-мониторов и очков. Приемник также передает аудиосигнал, что полезно для мониторинга работы мотора и других звуковых уведомлений с дрона.

Технические характеристики и применение

Приемник идеально подходит для использования в наземных станциях, FPV-очках и портативных мониторах. Благодаря компактным размерам, его можно легко встроить в любое устройство. Широкий рабочий температурный диапазон позволяет использовать его в различных климатических условиях.

Технические характеристики

• Напряжение питания: 5,0 В
• Канал: 64CH
• Выбор канала: короткий ключевой переключатель
• Диапазон частот приема: 3060-3500 МГц
• Входное сопротивление: 50 Ом, Тип
• Чувствительность приемника: -93 дБм ± 2
• Ток источника питания: 120 мА
• Диапазон рабочего напряжения: 8-26 В [8, 12, 26 В (минимум, типовое, максимум)]
• Полоса пропускания видео: 0-8,0 МГц
• Отношение сигнал/шум (S/N): 38 дБ, мин.
• Уровень вывода видео: 1 ± 0,2 В-пик, Тип
• Сопротивление выхода видео: 75 Ом, Тип
• Уровень вывода видео: 1 ± 0,2 В-пик, Тип
• Разъем антенны: разъем RPSMA
• Рабочая температура: -10~+85°C
• Температура хранения: -30~+85°C.
