BEC-модуль HGLRC SPECTER 12S PDB

Выбирайте профессиональное питание — плата распределения HGLRC SPECTER 12S PDB для мощных квадрокоптеров

Собираете тяжелый дрон или аппарат для профессиональной съемки? Тогда выбирайте BEC-модуль HGLRC SPECTER 12S PDB. Это не просто BEC, а полноценная плата распределения питания (PDB) для серьезных проектов. Она предназначена для работы с высоковольтными аккумуляторами до 12S. Плата обеспечивает чистое и стабильное питание 5В и 12В для всей бортовой электроники. Это основа для надежной и безопасной работы мощного квадрокоптера.

BEC-модуль HGLRC SPECTER 12S PDB — это энергетический хаб вашего дрона. К нему подключается силовая батарея, а плата распределяет энергию по всем системам. Встроенные стабилизаторы выдают стабильные 5В для контроллера и приемника. А также мощные 12В для видеопередатчика и камеры. Плата оснащена защитой от короткого замыкания и переполюсовки. Это профессиональное решение для кинодронов, грузовых мультикоптеров и гоночных аппаратов высокого класса.

Пять главных преимуществ платы

• Поддержка высоковольтных аккумуляторов до 12S. Работает с батареями напряжением до 50.4В. Это необходимо для тяжелых дронов и мощных силовых установок.

• Интегрированные стабилизированные выходы 5В и 12В. Одна плата обеспечивает питание для всей электроники. Вам не нужны дополнительные BEC модули.

• Функциональная плата распределения питания (PDB). Имеет удобные площадки для пайки силовых проводов и ESC. Упрощает компоновку и монтаж всей электроники.

• Надежная защита от короткого замыкания и переполюсовки. Предохраняет дорогостоящие компоненты от повреждений при ошибках в сборке. Повышает общую безопасность системы.

• Прочная конструкция и качественные компоненты. Рассчитана на длительную работу с высокими токами. Позволяет собрать долговечный и надежный летательный аппарат.

Как работает плата распределения питания с BEC

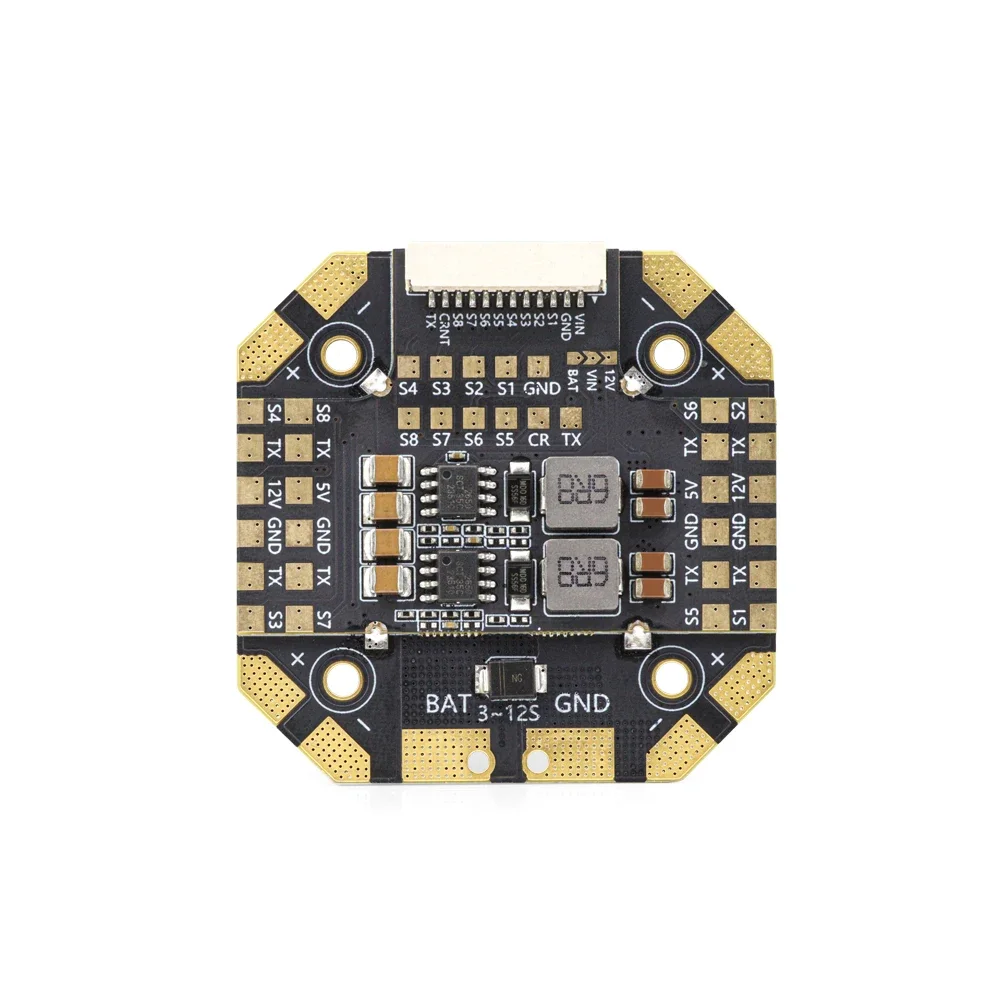

Плата HGLRC SPECTER 12S PDB выполняет две ключевые функции. Во-первых, она распределяет питание от основной батареи к четырем ESC (регуляторам скорости моторов). Для этого на плате есть мощные токовые дорожки и площадки для пайки. Во-вторых, она содержит встроенные импульсные стабилизаторы (BEC). Они понижают высокое напряжение батареи до безопасных 5В и 12В.

Импульсные стабилизаторы работают с высоким КПД, минимизируя потери на нагрев. Это позволяет им выдавать значительный ток, оставаясь компактными. Плата также фильтрует электрические помехи от моторов. Это обеспечивает чистое питание для чувствительной электроники, такой как полетный контроллер и видеопередатчик. Все подключения логично сгруппированы, что делает сборку дрона аккуратной и понятной.

Конкретный функционал и технические характеристики

• Входное напряжение (Vin): До 12S LiPo (примерно 50.4В максимум).

• Выходные напряжения (Vout): Стабилизированные 5В и 12В.

• Выходной ток 5В: Обычно до 3А.

• Выходной ток 12В: Обычно до 3А.

• Площадки для ESC: 4 пары контактов для подключения регуляторов хода.

• Защита: От короткого замыкания и переполюсовки на входах/выходах.

• Интерфейсы: Контакты для подключения основного питания, ESC, BEC выходов.

• Размеры: Компактная, но полнофункциональная плата.

• Назначение: Мощные квадрокоптеры, гексакоптеры, кинодроны, аппараты для подъема грузов.

• Особенность: Совмещает функции PDB и мощного BEC в одном устройстве.

Эта плата — обязательный выбор для строительства любого тяжелого или профессионального дрона. Она подходит для проектов, где используются аккумуляторы 6S и выше.

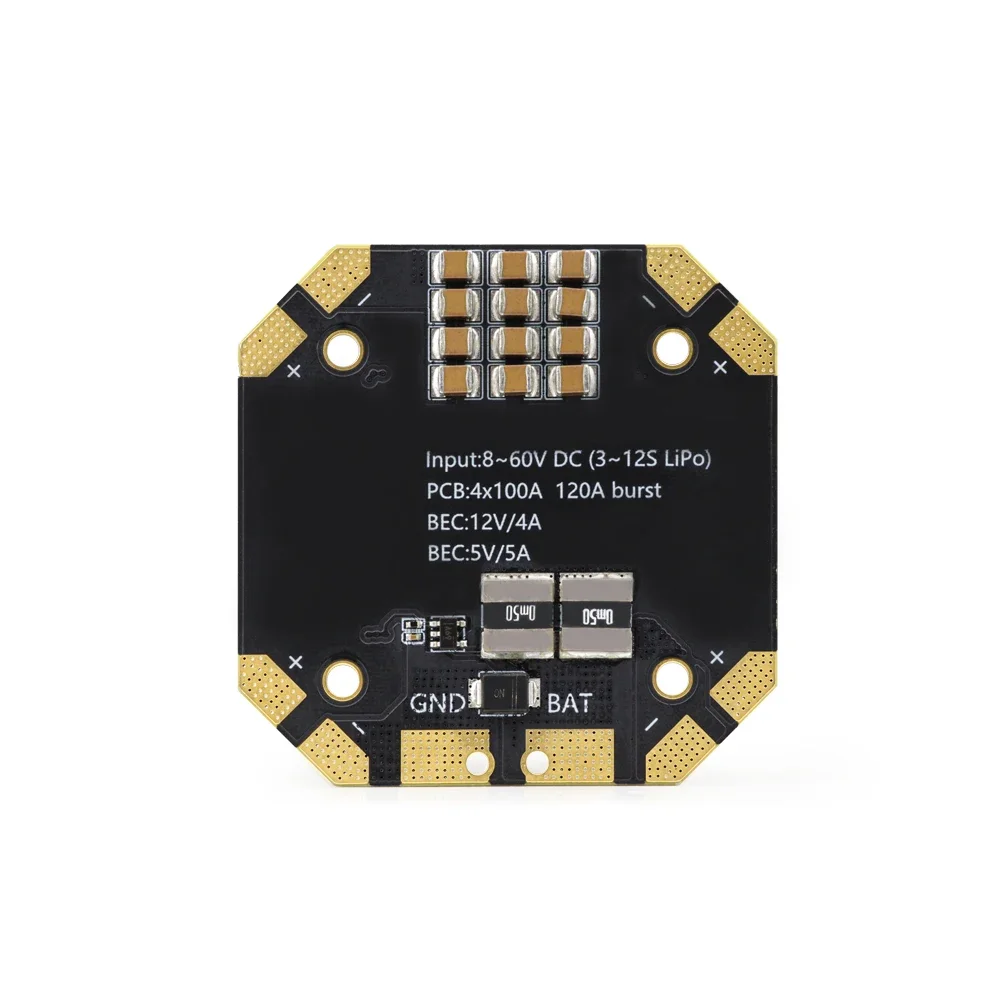

Технические характеристики

• Напряжение 5 В: 5 А
• НАПРЯЖЕНИЕ 12 В: 4 А
• Амперметр: поддерживается
• Ток на печатной плате: постоянный 4 * 100 А (мгновенный 120 А)
• Размер рамки: 50 мм * 50 мм * 9,8 мм
• Размер отверстия: 30,5 мм * 30,5 мм/м3
• Вес: 24 г (± 2 г).
