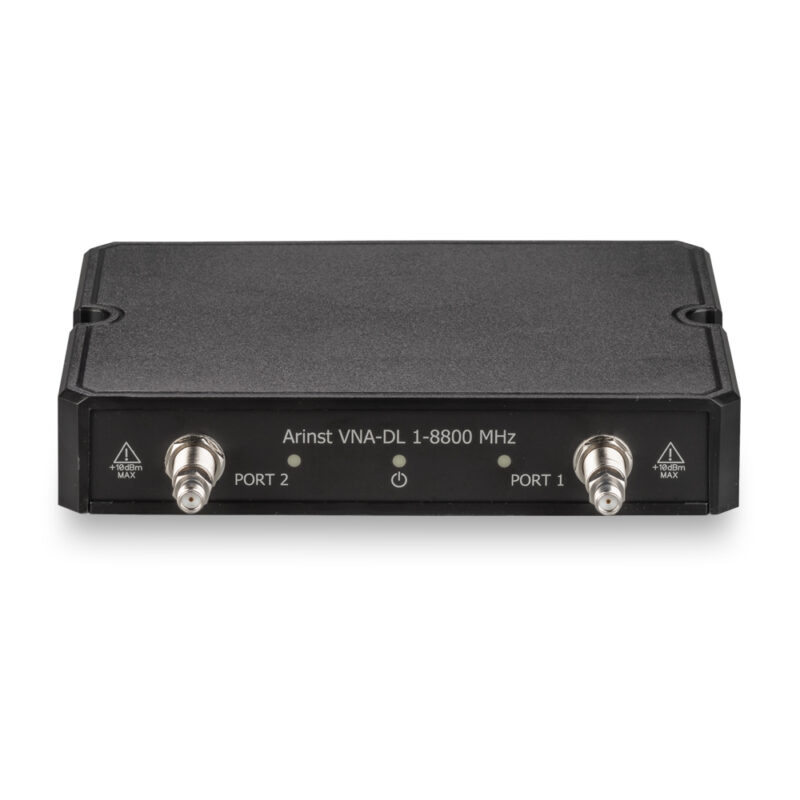

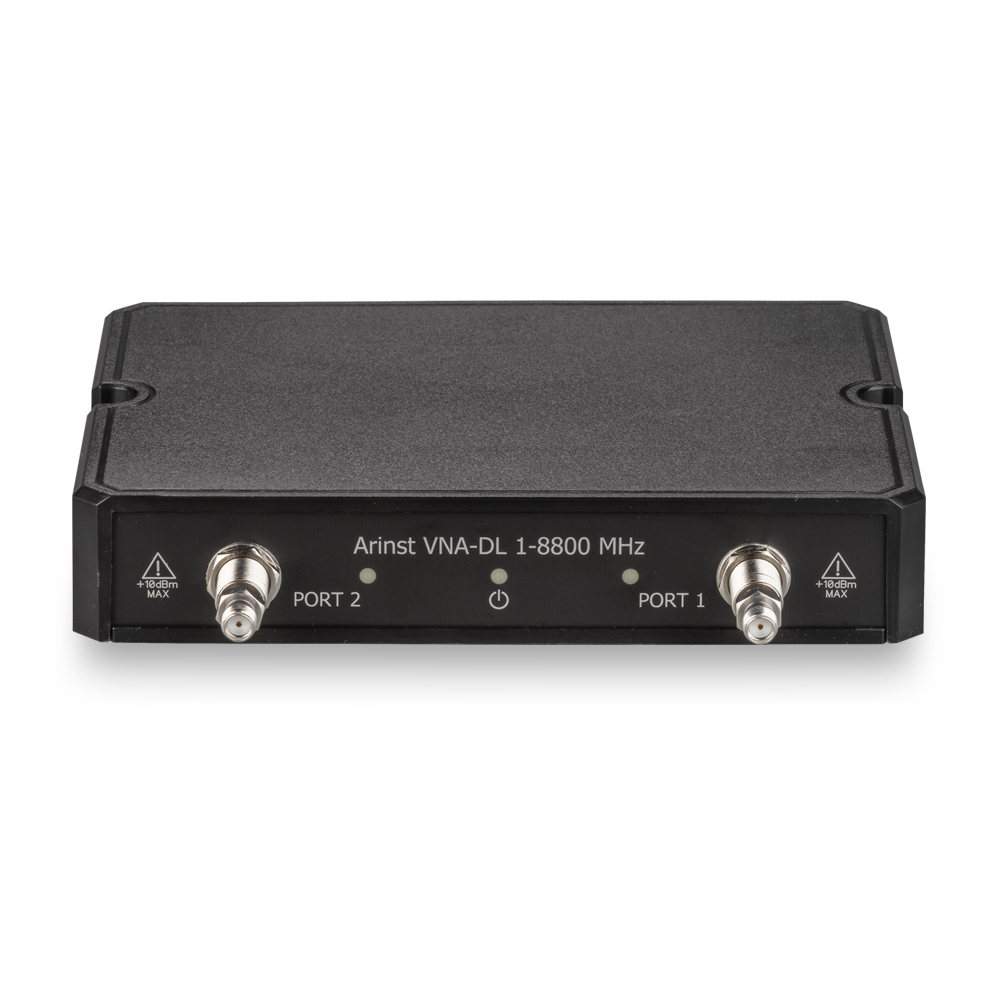

ARINST VNA-DL 1-8800 MHz двухпортовый векторный анализатор цепей

Закажите двухпортовый векторный анализатор цепей ARINST VNA-DL 1-8800 MHz для разработки и обслуживания радиоэлектроники

Ищете мощный и доступный векторный анализатор цепей для разработки или обслуживания радиоэлектроники? Двухпортовый VNA ARINST VNA-DL 1-8800 MHz – оптимальное решение. Этот компактный настольный прибор в пластиковом корпусе создан для профессиональных измерений S-параметров. Он станет незаменимым помощником в мастерских, лабораториях ВУЗов и сервисных центрах.

Прибор идеально подходит радиолюбителям и инженерам. С его помощью вы легко проанализируете параметры антенн, фильтров, усилителей. Также он нужен при настройке аттенюаторов и других ВЧ-компонентов. Незаменим при разработке телекоммуникационного оборудования. Его применение гарантирует точность характеристик ваших устройств.

Ключевые параметры

• Широкий диапазон частот: работает от 1 МГц до 8800 МГц (8.8 ГГц).

• Высокая точность: динамический диапазон достигает 120 дБ.

• Отличное разрешение: шаг сетки частот всего 1 Гц.

• Стабильность измерений: низкий уровень шума и дрейфа.

• Удобство работы: требует подключения к ПК с Windows 7/8/10.

Преимущества модели

Главное преимущество ARINST VNA-DL – отличное соотношение цены и возможностей. Он предлагает широкий частотный охват по доступной стоимости. Прибор обладает высокой точностью измерений для своих задач. Его динамический диапазон в 120 дБ достаточен для большинства прикладных задач.

Работа через ПК обеспечивает удобный интерфейс и визуализацию данных. В комплекте идет все необходимое ПО для измерений. Прибор поддерживает полный набор калибровок (SOLT). Это гарантирует точность результатов на всех частотах. Компактный размер позволяет легко разместить его на рабочем столе.

Простота подключения и настройки – еще один важный плюс. Справится даже пользователь без глубокого опыта. Прибор надежен и рассчитан на интенсивное использование. Он станет выгодным вложением в вашу мастерскую или лабораторию. Экономия времени на настройке устройств окупит затраты.

Технические характеристики

• Рабочий диапазон частот: 1–8800 МГц
• Разрешение по частоте для частот 1–140 МГц: 100 Гц
• Разрешение по частоте для частот 140–8800 МГц: 10 кГц
• Максимальное число точек сканирования: 1000
• Скорость сканирования для одного канала (ПЧ=1 кГц) для частот 1–4000 МГц: >500 точек/с
• Динамический диапазон S21 (ПЧ=20 Гц) для частот 1–4000 МГц: >80 дБ (тип. 85)
• Динамический диапазон S21 (ПЧ=20 Гц) для частот 4000–6900 МГц: >75 дБ (тип. 80)
• Динамический диапазон S21 (ПЧ=20 Гц) для частот 6900–8800 МГц: >65 дБ (тип. 75)
• Направленность моста нескорректированная во всём диапазоне, не менее: 12 дБ
• Направленность эффективная (после полной однопортовой калибровки), не менее: 55 дБ
• Коэффициент стоячей волны по входу, не более: 2 (1.3 тип.)
• Погрешность измерения фазы, не более: ±2°
• Погрешность измерения магнитуды, не более: ±0,25 дБ
• Разрешение определения расстояния до повреждения (С × VF) / 2: 25 м
• Максимальная длина измеряемого кабеля при VF=1: 3000 м
• Компенсация электрической длины кабеля при VF=1: ±3 м
• Максимальное постоянное напряжение на входе: 25 В
• Максимальная мощность входного сигнала, не более: –13 дБм
• Максимальная мощность зондирующего сигнала, не более: 0 дБм
• Отображаемые графики: диаграмма Вольперта–Смита; полярная диаграмма; фаза коэффициента
• отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП;
• КСВ; дистанция до повреждения; потери в кабеле; групповое время задержки
• Число запоминаемых пользовательских настроек: не ограничено
• Число запоминаемых трасс: не ограничено
• Рабочий диапазон температур: 0…+40 °C

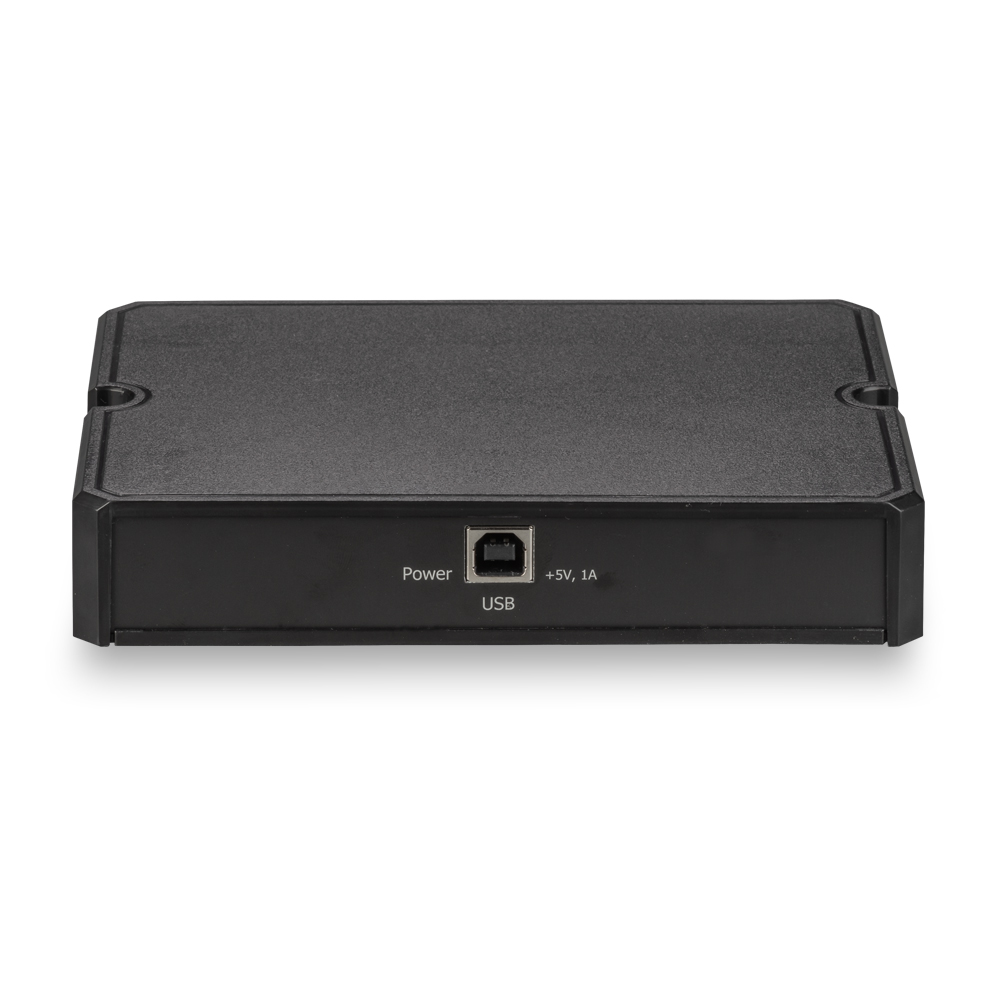

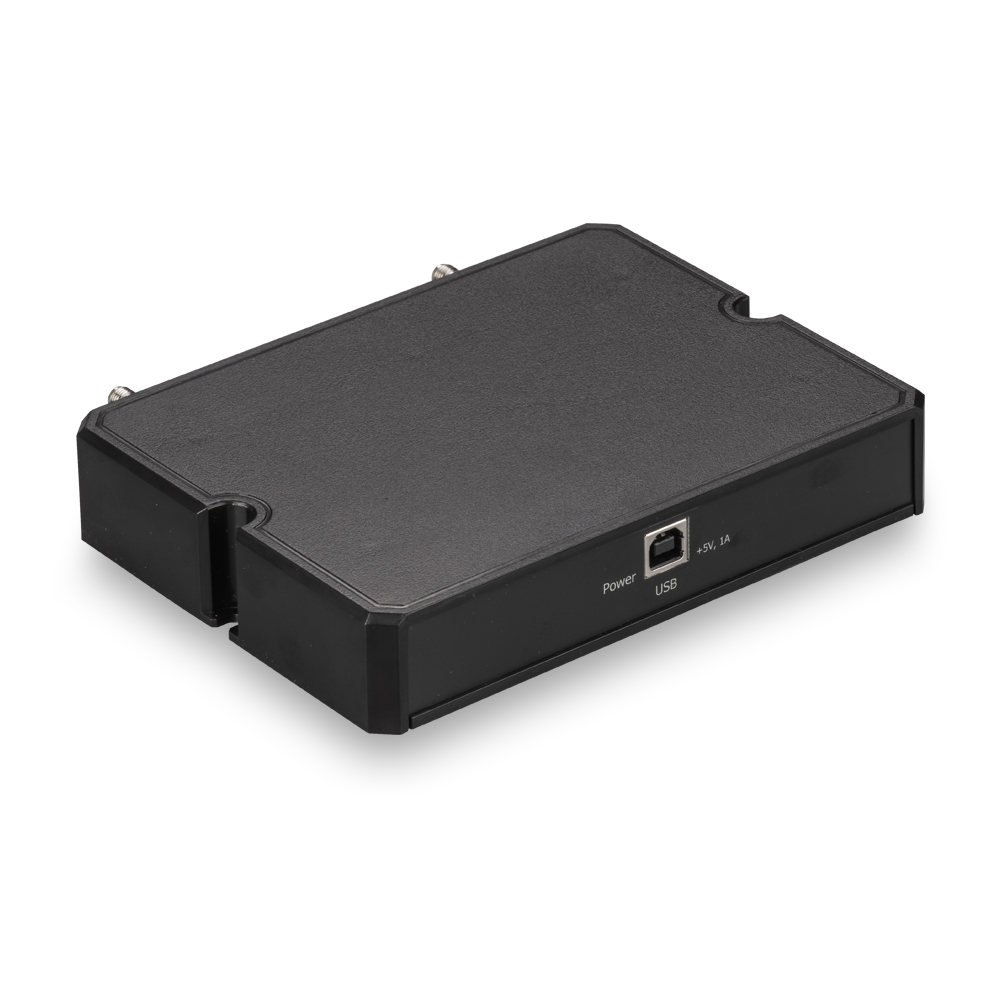

• Интерфейс подключения к ПК: USB
• Максимальный потребляемый ток, не более: 1 А
• Габаритные размеры (Д×Ш×В): 155×127×29 мм
• Масса: 0,25 кг.
