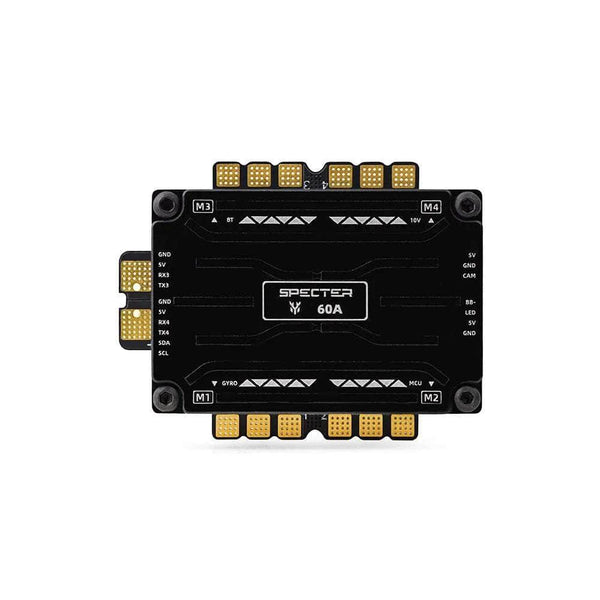

Стек HGLRC SPECTER F760 BOX

Закажите стек HGLRC SPECTER F760 BOX — всё для сборки вашего гоночного дрона в одном стеке

Для быстрой и надежной сборки гоночного дрона идеально подходит стек HGLRC SPECTER F760 BOX. Это готовое интегрированное решение для вашего квадрокоптера. В одном компактном корпусе объединены самые важные компоненты. Вам больше не нужно подбирать совместимые платы и соединять их проводами. Этот стек обеспечит вашему дрону высочайшую производительность. Вы сможете собрать машину для гонок или фристайла за считанные часы.

Стек HGLRC SPECTER F760 BOX — это мозг и силовая система вашего дрона в одном модуле. Он создан для пилотов, ценящих время и надежность. Компоненты внутри стека идеально согласованы друг с другом. Это минимизирует риски несовместимости и помех. Вы получаете готовую к полету электронику сразу после распаковки. Это самый быстрый путь от идеи до готового летающего аппарата.

Пять главных преимуществ устройства

• Полная интеграция в едином корпусе. Объединяет полетный контроллер и 4-in-1 ESC регулятор. Это устраняет необходимость в отдельных платах и множестве проводов.

• Высокая производительность F7 процессора. Обеспечивает молниеносную обработку данных с датчиков. Это дает максимальную скорость отклика дрона на команды пилота.

• Мощный 4-in-1 ESC до 50А на мотор. Обеспечивает стабильное питание для современных двигателей. Идеально для гоночных дронов и агрессивного фристайла.

• Встроенный видеопередатчик (VTX) до 1Вт. Позволяет передавать четкое FPV-видео на большие расстояния. Не нужно устанавливать и настраивать отдельный VTX модуль.

• Компактные размеры 20×20 и 25×25 мм. Подходит для большинства современных гоночных рам. Обеспечивает гибкость при выборе конструкции вашего дрона.

Принцип работы и технические детали

Полетный стек (Stack) — это центральная электронная система квадрокоптера. Она обрабатывает команды с пульта, стабилизирует дрон и управляет моторами. HGLRC SPECTER F760 BOX выполняет все эти задачи внутри одного блока. Полетный контроллер (FC) с процессором F7 — это мозг системы. Он считывает показания гироскопа и акселерометра.

На основе этих данных и команд пилота процессор рассчитывает корректировки. Затем он отправляет сигналы на встроенный 4-in-1 регулятор хода (ESC). ESC, в свою очередь, подает точный ток на каждый из четырех моторов. Встроенный видеопередатчик (VTX) транслирует изображение с камеры на очки. Все компоненты общаются по коротким внутренним дорожкам платы.

Конкретный функционал и технические характеристики:

• Полетный контроллер: Процессор STM32F7, прошивка Betaflight.

• Гироскоп: Высокочастотный, например, ICM-20689 или аналог.

• Регулятор хода (ESC): 4-in-1, ток до 50А на канал, прошивка BLHeli_S/32.

• Видеопередатчик (VTX): Встроенный, мощность до 1000мВт (1Вт), SmartAudio.

• Размеры монтажных отверстий: Два варианта: 20×20 мм и 25×25 мм.

• Порты ввода-вывода: UART, I2C, полосы для подключения приемника, камеры.

• Напряжение питания: Широкий вход, обычно 2-6S LiPo.

• Интеграция: Встроенный OSD для вывода данных на FPV-экран.

• Вес: Компактный и легкий, оптимизирован для гоночных дронов.

Этот стек — идеальный выбор для пилота, который хочет быстро собрать дрон. Он подойдет как для новичков, делающих первую серьезную сборку, так и для опытных гонщиков.

Основные характеристики

• Модель: HGLRC SPECTER F760 BOX
• Тип: интегрированный FPV стек (FC + ESC)
• Форм-фактор: 20 × 20 мм (M3 отверстия), монтажный размер 44.2 × 30 × 21.15 мм
• Вес: около 39 г
• Питание: вход 7.4–22.8 В (2–6S LiPo)
• Материал корпуса: алюминиевый CNC
• Комплектация: FC + ESC + Bluetooth + набор кабелей

Полётный контроллер

• Контроллер: STM32F722 (216 MHz)
• Гироскоп: MPU6000
• Барометр: BMP280
• BlackBox: 16 МБ встроенной памяти
• OSD: AT7456E
• Bluetooth: встроенный модуль для настройки через приложение SpeedyBee
• BEC: 10 В / 2 А, 5 В / 2 А
• UART-порты: 5
• Поддержка беспроводной настройки PID, фильтров и UART в Betaflight
• Предустановленные фильтры и демпфирование (антивибрационная подвеска)

ESC (электронный регулятор)

• Тип: 4-в-1 ESC 60A
• Постоянный ток: 60 A
• Пиковый ток: до 70 A (10 сек)
• Прошивка: BLHeli_32 (Specter60_G_128)
• Процессор ESC: STM32G071 (32-бит)
• Поддержка DShot300/600 и bidirectional DShot
• Встроенные конденсаторы и защита от перегрузки
• Охлаждение: алюминиевый радиатор CNC.
