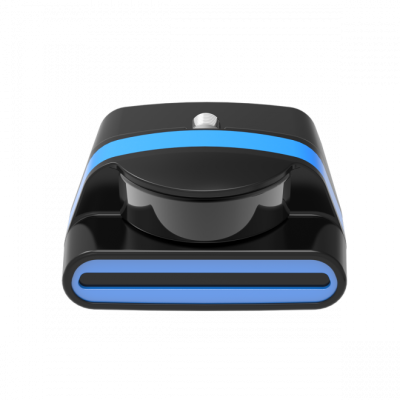

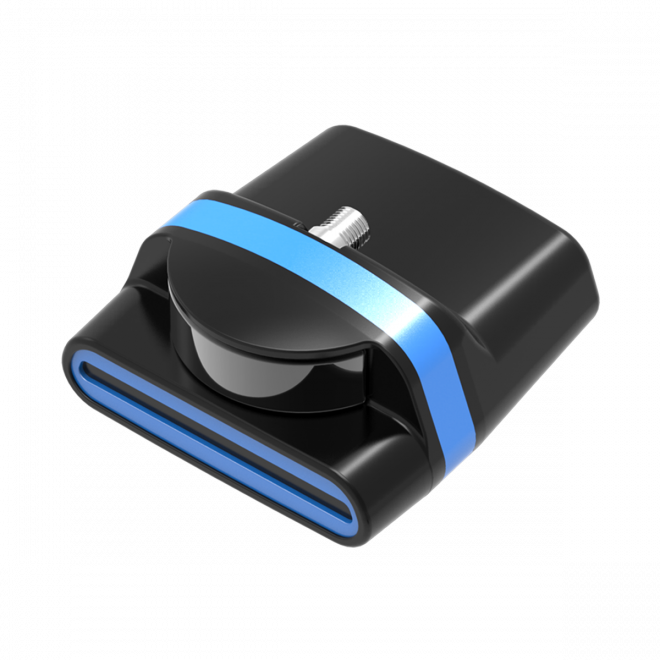

Сонар Oculus M750d

Закажите двухчастотный гидролокатор Oculus M750d для подводной навигации и обследований!

Получите высококачественное сонарное изображение в реальном времени. Гидролокатор Oculus M750d предназначен для установки на подводные аппараты, ROV и AUV. Компактный корпус из анодированного алюминия выдерживает погружение до 300 метров. Устройство обеспечивает детальную картинку дна и объектов. Выбирайте надёжный инструмент для подводных работ.

• Две рабочие частоты. 750 кГц для дальности 120 м и 1.2 МГц для детальной съёмки на 40 м.

• Высокое разрешение. До 4 мм на низкой частоте и 2.5 мм на высокой частоте.

• Компактный и лёгкий. Вес в воде всего 360 г, удобен для малых подводных аппаратов.

• Широкое поле обзора. 130°×20° на низкой частоте и 70°×12° на высокой частоте.

• Быстрое обновление до 40 Гц. Позволяет получать изображение в реальном времени.

Принцип работы и ключевые технологии

Гидролокатор Oculus M750d использует два акустических преобразователя для формирования изображения. На низкой частоте (750 кГц) он сканирует сектор 130° по горизонтали и 20° по вертикали, обеспечивая дальность до 120 метров. На высокой частоте (1.2 МГц) поле зрения сужается до 70°×12°, но разрешение увеличивается до 2.5 мм. Устройство формирует 512 лучей с угловым разрешением 1° на низкой частоте и 0.6° на высокой.

Разделение лучей составляет 0.25° и 0.16° соответственно. Полученные данные передаются через Ethernet или RS-232. Встроенные датчики давления и температуры дополняют информацию об окружающей среде. Питание 18–32 В, мощность 10–35 Вт.

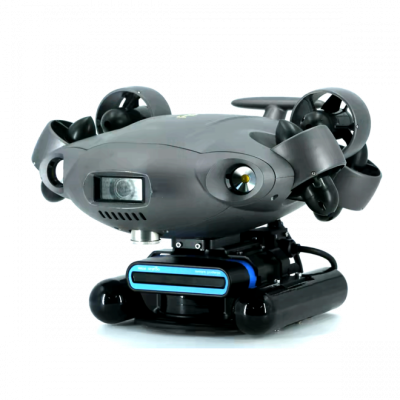

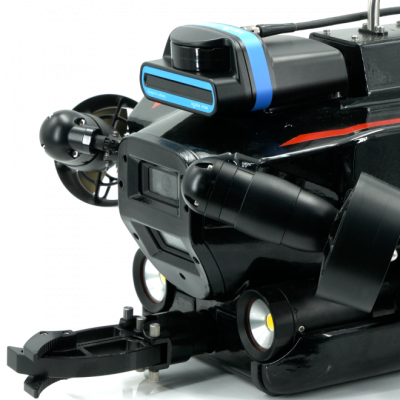

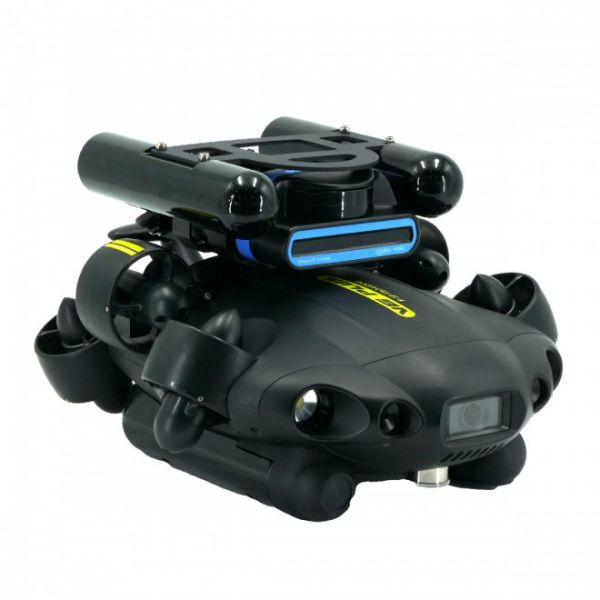

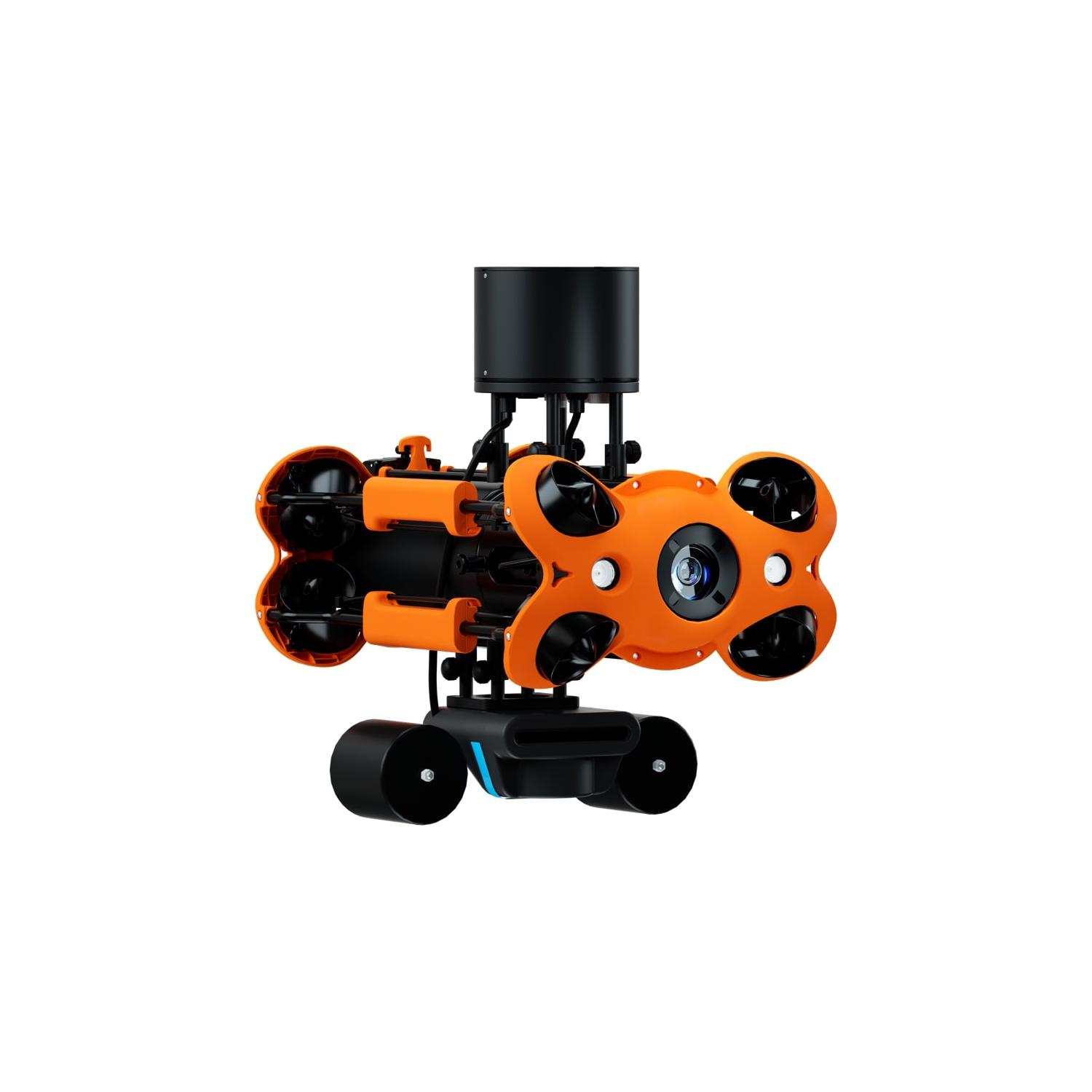

Гидролокатор Oculus M750d идеально подходит для подводных дронов (ROV), автономных аппаратов (AUV), гидрографических работ, поиска объектов и инспекции трубопроводов.

Технические характеристики

• Длина: 125 мм
• Ширина: 122 мм
• Высота: 62 мм
• Вес на воздухе: 980 г; в пресной воде: 360 г
• Глубина погружения: 300 м
• Материал корпуса: Анодированный алюминий
• Температура: -5°C до +35°C (23°F–95°F)
• Коннектор: Teledyne Impulse IE55 (6-канальный)
• Связь: 100-BaseT Ethernet, RS-232, сигналы запуска
• Напряжение: 18–32 В (изолированное)
• Мощность: 10–35 Вт
• Датчики: Давление, температура
• Частота: 750 кГц (LF) / 1.2 МГц (HF)
• Диапазон: 0.1–120 м (LF) / 0.1–40 м (HF)
• Разрешение диапазона: 4 мм (LF) / 2.5 мм (HF)
• Обновление: до 40 Гц
• Апертура: 130°×20° (LF) / 70°×12° (HF)
• Лучи: 512
• Угловое разрешение: 1° (LF) / 0.6° (HF)
• Разделение лучей: 0.25° (LF) / 0.16° (HF).
