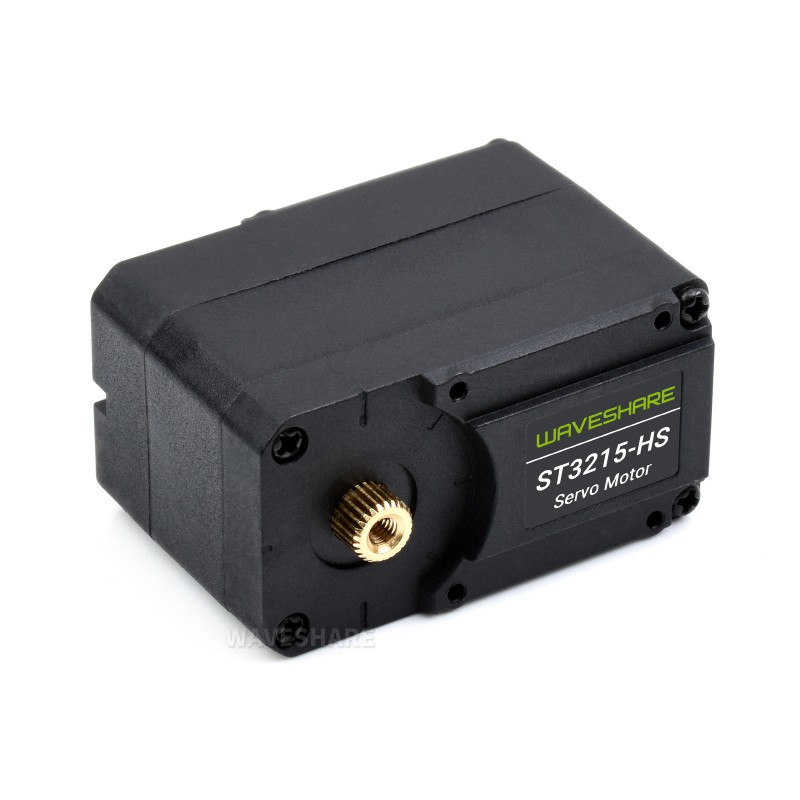

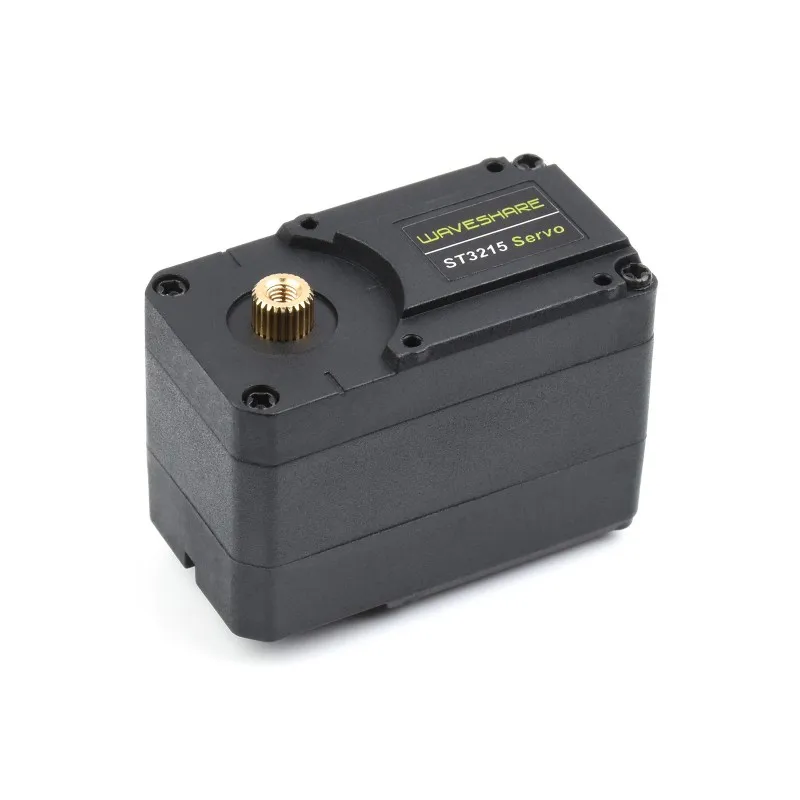

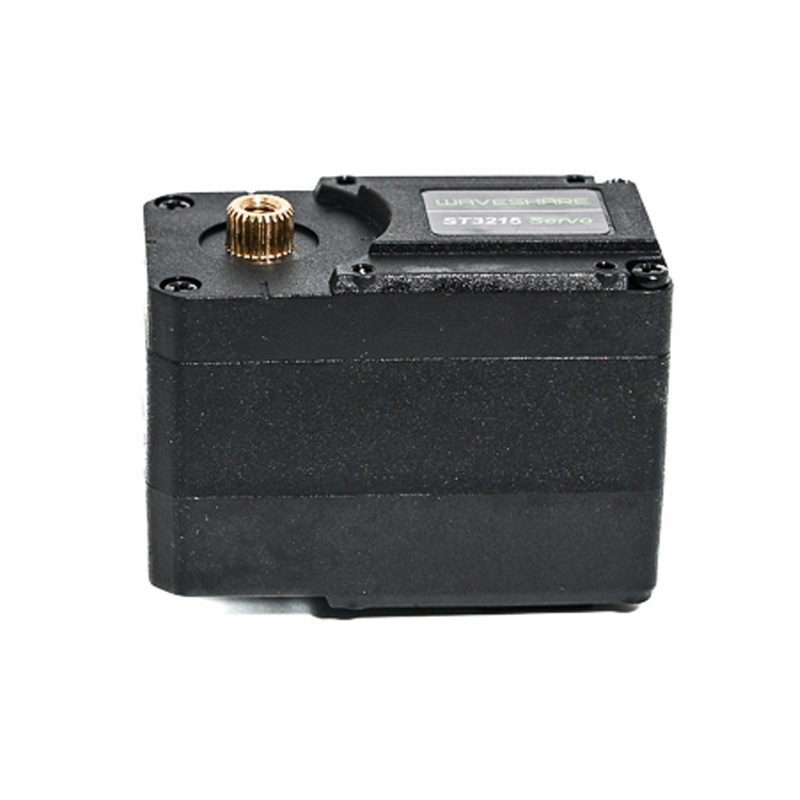

Сервопривод Waveshare ST3215

Закажите мощный сервопривод Waveshare ST3215 с UART-управлением для вашего дрона!

Обеспечьте точное и интеллектуальное управление исполнительными механизмами вашего беспилотника. Сервопривод Waveshare ST3215 относится к новому поколению электромеханических устройств с интеллектуальной системой управления и цифровой обратной связью . Благодаря встроенному 12-битному магнитному энкодеру, он обеспечивает прецизионное позиционирование с разрешением 4096 шагов на полный оборот .

Управление по последовательной шине UART позволяет объединять до 253 таких сервоприводов в одну сеть, что идеально подходит для сложных робототехнических комплексов и дронов . Мощный крутящий момент 30 кг/см при питании 12В позволяет уверенно управлять механизмами сброса груза и поворотными подвесами .

• Высокий крутящий момент 30 кг/см. Развивает усилие до 30 кг/см при напряжении 12В, обеспечивая уверенное управление тяжелыми механизмами .

• Прецизионный магнитный энкодер. 12-битное разрешение (4096 шагов на 360°) гарантирует исключительную точность позиционирования и отсутствие износа .

• UART-управление по общей шине. Позволяет подключать и адресовать до 253 сервоприводов последовательно через единственный интерфейс TTL .

• Два режима работы. Переключение между режимом сервопривода с углом поворота 360° и режимом непрерывного вращения шагового мотора .

• Полноценная обратная связь. Возможность считывать в реальном времени положение вала, нагрузку, скорость и напряжение питания .

Принцип работы и интеллектуальные возможности

Waveshare ST3215 представляет собой сервопривод с цифровым управлением, построенный на базе скоростного микроконтроллера и высокоточного магнитного энкодера . В отличие от традиционных сервоприводов, использующих аналоговый потенциометр, бесконтактный магнитный датчик исключает механический износ и гарантирует стабильность характеристик на протяжении всего срока службы . Встроенная электроника в реальном времени рассчитывает ключевые параметры работы, доступные для систем с обратной связью: текущее положение вала, нагрузка на сервопривод, скорость вращения и напряжение питания .

Уникальная особенность модели — поддержка двух режимов работы, переключаемых в любой момент программно . В режиме сервопривода вал поворачивается на заданный угол в пределах 360°, что идеально для позиционирования подвесов. В режиме мотора он превращается в прецизионный шаговый двигатель непрерывного вращения с угловым шагом менее 0.09°, что позволяет использовать его для привода колесных платформ или механизмов протяжки .

Каждому устройству назначается уникальный ID от 0 до 253, что позволяет создавать сложные многозвенные конструкции с управлением по единой трехпроводной шине .

Технические характеристики и подключение

Для интеграции сервопривода в проект потребуется контроллер с поддержкой UART и источник питания соответствующей мощности . Производитель предоставляет подробную документацию, библиотеки и примеры кода для популярных платформ, включая Arduino, что значительно упрощает разработку . Встроенная функция плавного старта и торможения делает движения механизмов более мягкими и предотвращает рывки .

Сферы применения для дронов и робототехники

Waveshare ST3215 идеально подходит для создания управляемых систем сброса груза на FPV дронах, поворотных механизмов профессиональных подвесов, а также для построения роботизированных манипуляторов и шагающих платформ . Возможность последовательного подключения множества сервоприводов и получения обратной связи делает его незаменимым компонентом для сложных проектов, требующих точного контроля . Прочный металлический редуктор и качественные материалы корпуса гарантируют долговечность даже при интенсивных нагрузках.

Технические характеристики

• Крутящий момент: 30 кг·см при 12 В / 19,5 кг·см при 7,4 В
• Угол поворота: 360° (0~4095)
• Разрешение датчика положения: 360° / 4096
• Механизм ограниченного угла: без ограничений
• Рабочее напряжение: 6 ~ 12,6 В
• Снаряжение: высокоточная металлическая шестерня
• Скорость без нагрузки: 0,222 сек / 60° (45 об/мин) при 12 В / 0,192 сек / 60° (52 об/мин) при 7,4 В
• Тип энкодера: 360° магнитный энкодер
• Диапазон ID: 0 ~ 253
• Скорость передачи данных: 38400 бит/с ~ 1 Мбит/с (1 Мбит/с по умолчанию)
• Обратная связь: позиция, нагрузка, скорость, входное напряжение
• Ток холостого хода: 180 мА (при 12 В) / 150 мА (при 7,4 В)
• Ток заклинивания ротора: 2,7 А (при 12 В) / 2,5 А (при 7,4 В).
