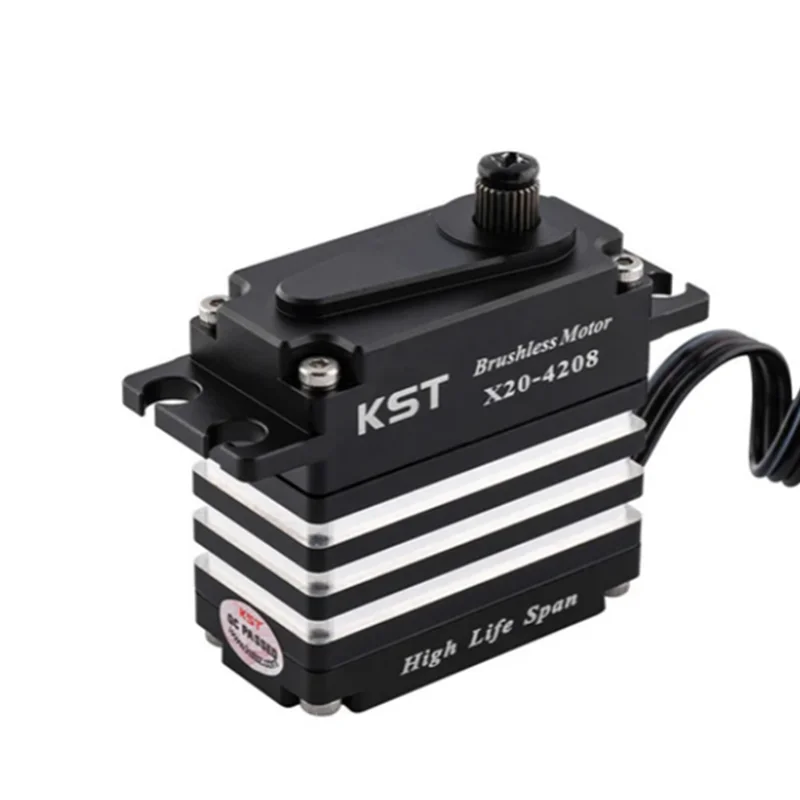

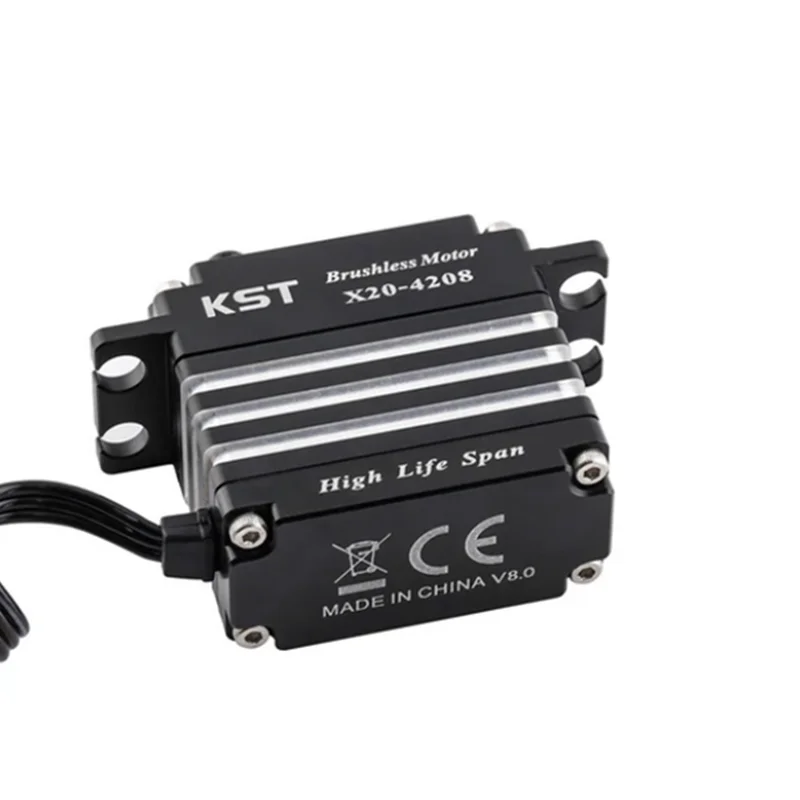

Сервопривод KST X20-4208

Закажите мощный сервопривод KST X20-4208 V8.0 для вашего крупного FPV дрона и сложных механизмов!

Обеспечьте своим исполнительным системам исключительную мощность и точность управления. Сервопривод KST X20-4208 V8.0 разработан для самых требовательных применений, включая крупные FPV дроны, системы сброса груза, поворотные механизмы профессиональных подвесов, а также для RC автомобилей масштаба 1:7 и 1:8 и высокопроизводительных пилотажных самолетов.

Благодаря мощному 4-полюсному бесколлекторному мотору и усиленному редуктору с шестью подшипниками, этот сервопривод обеспечивает колоссальное усилие и молниеносный отклик . Прочный CNC-алюминиевый корпус и защита от брызг IP65 гарантируют безупречную работу даже в самых экстремальных условиях полета.

• Инновационный 4-полюсный бесколлекторный мотор. Обеспечивает высокий КПД, мгновенный отклик и исключительную долговечность .

• Колоссальный крутящий момент. Развивает усилие до 46 кг/см при напряжении 8.4В для уверенного управления самыми тяжелыми механизмами .

• Молниеносная скорость. Всего 0.07 секунды на 60 градусов при 8.4В гарантирует идеальную реакцию на команды пилота .

• Максимальная надежность. Шесть прецизионных шарикоподшипников и закаленные стальные шестерни HLS гарантируют долгий срок службы и минимальный люфт .

• Защита от внешних воздействий. CNC-алюминиевый корпус со степенью защиты IP65 обеспечивает жесткость, отвод тепла и устойчивость к брызгам .

Принцип работы и конструктивные особенности

KST X20-4208 V8.0 — это цифровой HV-сервопривод, созданный на базе передовой технологии 4-полюсного бесколлекторного двигателя . В отличие от традиционных моторов, такая конструкция обеспечивает значительно более высокую скорость реакции и эффективность, что критически важно для точного позиционирования механизмов сброса груза или управления подвесом камеры в динамичном полете . Высокоточный цифровой контроллер обрабатывает сигнал с частотой 333 Гц (1520 мкс), гарантируя исключительную точность и плавность движений без рывков .

Прочный корпус из авиационного алюминия, обработанный на станках с ЧПУ, не только придает конструкции жесткость, но и эффективно отводит тепло, сохраняя стабильность характеристик при длительных нагрузках . Уникальная конструкция редуктора с шестью прецизионными шарикоподшипниками и закаленными стальными шестернями HLS (High Life Span) гарантирует невероятную долговечность и устойчивость к ударным нагрузкам, неизбежным при жестких посадках дронов . Защита IP65 надежно предохраняет внутреннюю электронику от брызг и пыли .

Технические характеристики и программирование

Сервопривод имеет стандартный шлиц выходного вала 25T, совместимый с большинством качалок . Возможность программирования параметров через специальный программатор позволяет точно адаптировать его работу под конкретные задачи, включая настройку нулевой точки и скорости . Благодаря своей универсальности, он станет идеальным выбором для управления системами сброса груза на тяжелых дронах, поворотными механизмами подвесов и в других ответственных применениях.

Технические характеристики

• Номинальное напряжение: 7,4 В постоянного тока
• Рабочий диапазон напряжений: 6,0–8,4 В постоянного тока
• Крутящий момент:
• 38 кг·см при 6,0 В
• 42 кг·см при 7,4 В
• 46 кг·см при 8,4 В
• Скорость:
• 0,10 с на 60° при 6,0 В
• 0,08 с на 60° при 7,4 В
• 0,07 с на 60° при 8,4 В
• Ток при заедании: 8.80 A при 6.0 В, 10.8 A при 7.4 В, 12.3 A при 8.4 В
• Рабочая частота: 1520 мкс / 333 Гц
• Угол поворота: ±100° (итого 200°)
• Диапазон рабочих температур: от -20° до +65° C
• Функция мягкого старта: программируемая
• Программируемый
• Материал корпуса: алюминиевый сплав
• Тип мотора: 4-полюсный бесщеточный DC мотор
• Материал шестерней: закалённая сталь (Hardened Steel), HLS
• Подшипники: 6 шариковых (6BB)
• Степень защиты: IP65 (брызгозащита)
• Размеры корпуса: 40 × 20 × 40 мм ± 0,2 мм
• Вес: 80 г ± 10%.
