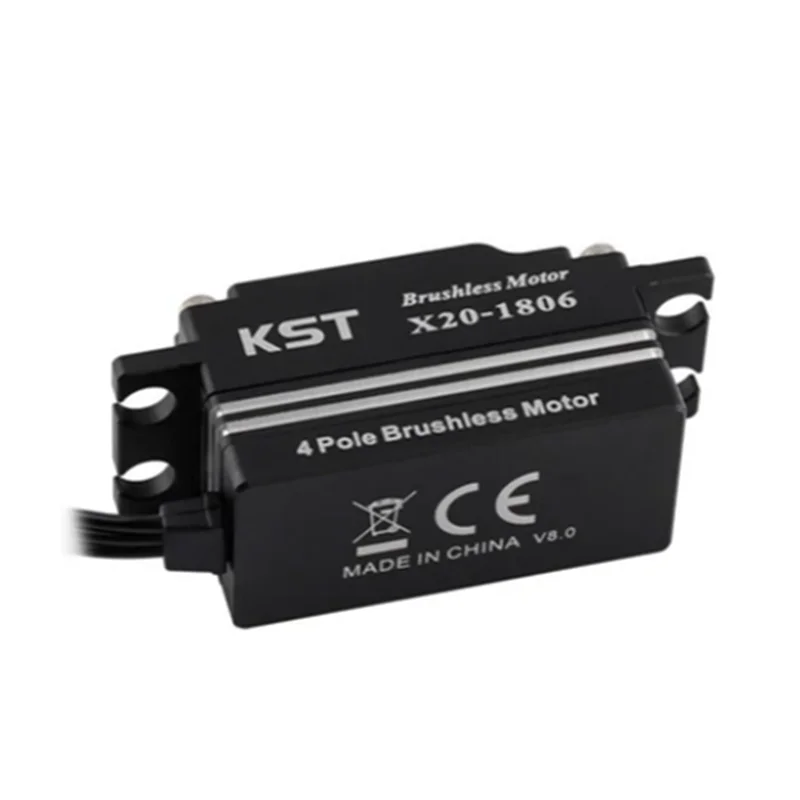

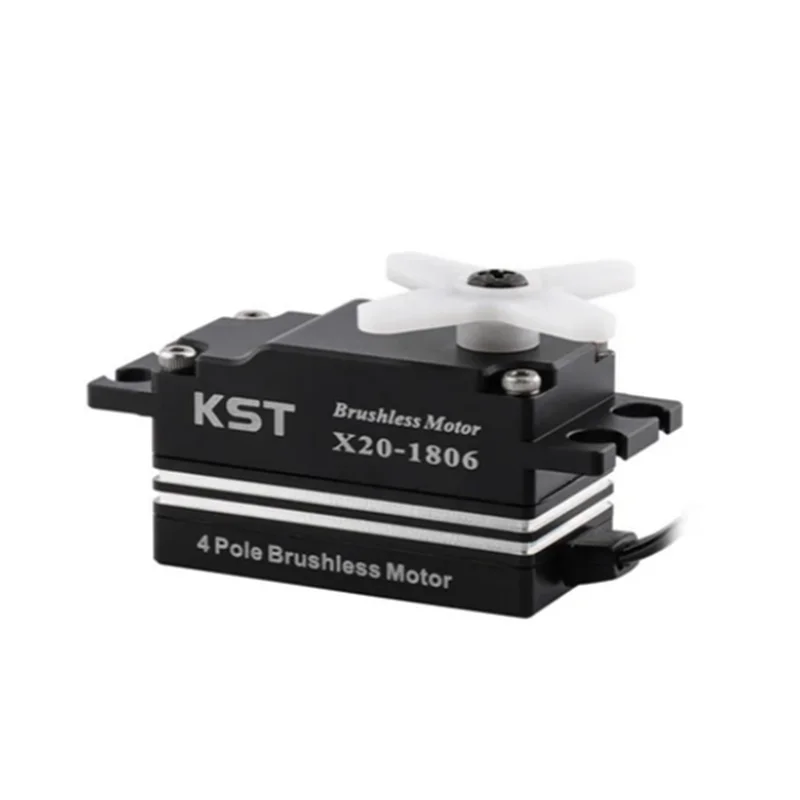

Сервопривод KST X20-1806

Закажите инновационный сервопривод KST X20-1806 для вашего FPV дрона и сложных механизмов!

Обеспечьте своим исполнительным системам исключительную точность и молниеносный отклик. Сервопривод KST X20-1806 является первым в мире сервоприводом с 4-полюсным бесколлекторным двигателем, что обеспечивает непревзойденную эффективность и быстродействие . Благодаря низкопрофильному дизайну, он идеально подходит для установки в ограниченном пространстве гоночных дронов, механизмов сброса груза и поворотных подвесов . Высококачественные материалы и продуманная конструкция гарантируют надежную работу в самых экстремальных условиях полета.

• Инновационный 4-полюсный бесколлекторный мотор. Обеспечивает сверхбыстрый отклик, высокий КПД и исключительную плавность хода .

• Колоссальный крутящий момент. Развивает усилие до 18 кг/см при напряжении 8.4В для уверенного управления тяжелыми механизмами .

• Молниеносная скорость. Всего 0.06 секунды на 60 градусов при 8.4В гарантирует мгновенную реакцию на команды пилота .

• Максимальная надежность. Цельностальные шестерни, двойные шарикоподшипники и CNC-алюминиевый корпус обеспечивают долговечность и жесткость конструкции .

• Защита от внешних воздействий. Влагозащита по стандарту IP65 позволяет использовать сервопривод в сырую погоду и при посадках в мокрую траву .

Принцип работы и конструкция

KST X20-1806 — это цифровой HV-сервопривод, созданный на базе передовой технологии 4-полюсного бесколлекторного двигателя . В отличие от традиционных моторов, такая конструкция обеспечивает значительно более высокую скорость реакции и эффективность, что критически важно для точного позиционирования механизмов сброса груза или управления подвесом камеры в динамичном полете. Высокоточный цифровой контроллер обрабатывает сигнал с частотой 333 Гц (1520 мкс), гарантируя исключительную точность и плавность движений без рывков .

Прочный корпус из авиационного алюминия, обработанный на станках с ЧПУ, не только придает конструкции жесткость, но и эффективно отводит тепло, сохраняя стабильность характеристик при длительных нагрузках . Редуктор из закаленной стали и два прецизионных шарикоподшипника сводят к минимуму люфт и обеспечивают долговечность даже в условиях интенсивной эксплуатации. Влагозащита IP65 надежно защищает внутреннюю электронику от брызг и влаги .

Технические характеристики и совместимость

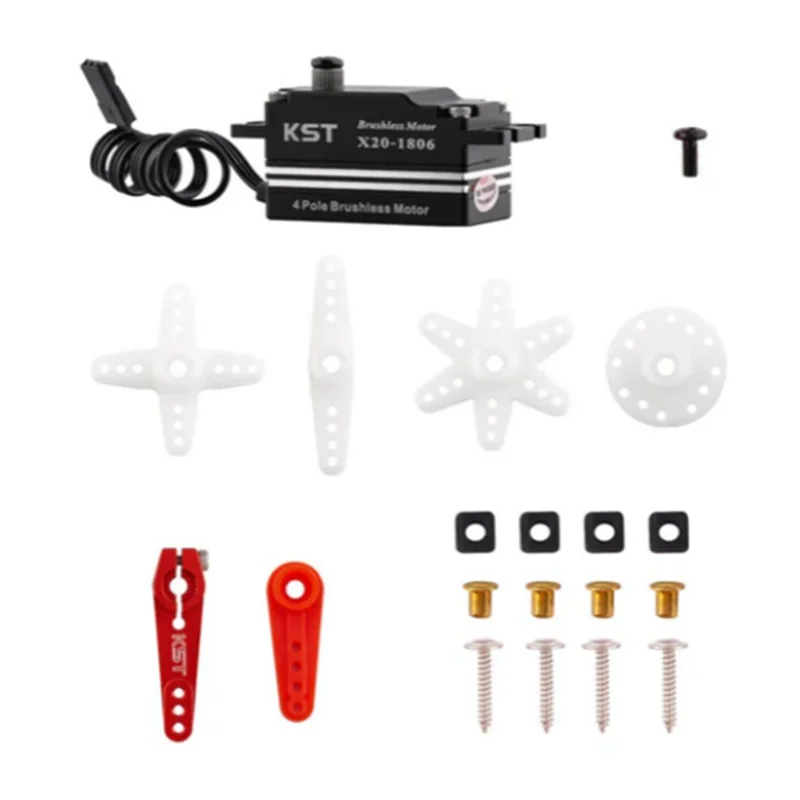

Сервопривод совместим со стандартным шлицем выходного вала на 25 зубьев (Futaba-совместимый) . Возможность программирования параметров, включая функцию «мягкого старта» (Soft Start), позволяет точно адаптировать его работу под конкретные задачи, будь то плавное открытие замка сброса или агрессивное позиционирование.

Технические характеристики

• Номинальное напряжение: 7,4 В постоянного тока
• Диапазон напряжения: 6,0 В постоянного тока-8,4 В
• Крутящий момент: 14 кгс.см@6,0 В, 16 кгс.см@7,4 В, 18 кгс.см@8,4 В
• Скорость: 0,08 секунды/60°@6,0 В, 0,07 секунды/60°@7,4 В, 0,06 секунды/60°@8,4 В
• Пусковой ток: 4,0 А при 6,0 В, 4,8 А при 7,4 В, 5,8 А при 8,4 В
• Рабочая частота: 1520 мкс/333 Гц
• Угол хода по умолчанию: ±100° =200° Всего
• Диапазон температур: -20 +65
• Плавный старт: программируемый
• Программируемый: Да
• Материал корпуса: алюминиевый сплав
• Тип двигателя: 4-полюсный бесщеточный двигатель постоянного тока
• Материал комплекта шестерен: закаленная сталь
• Датчик положения: Потенциометр
• Шарикоподшипник: 2BB
• Размеры корпуса: 40,5 мм*20 мм*23,1 мм±0,2 мм
• Вес: 50 г ± 10%.
