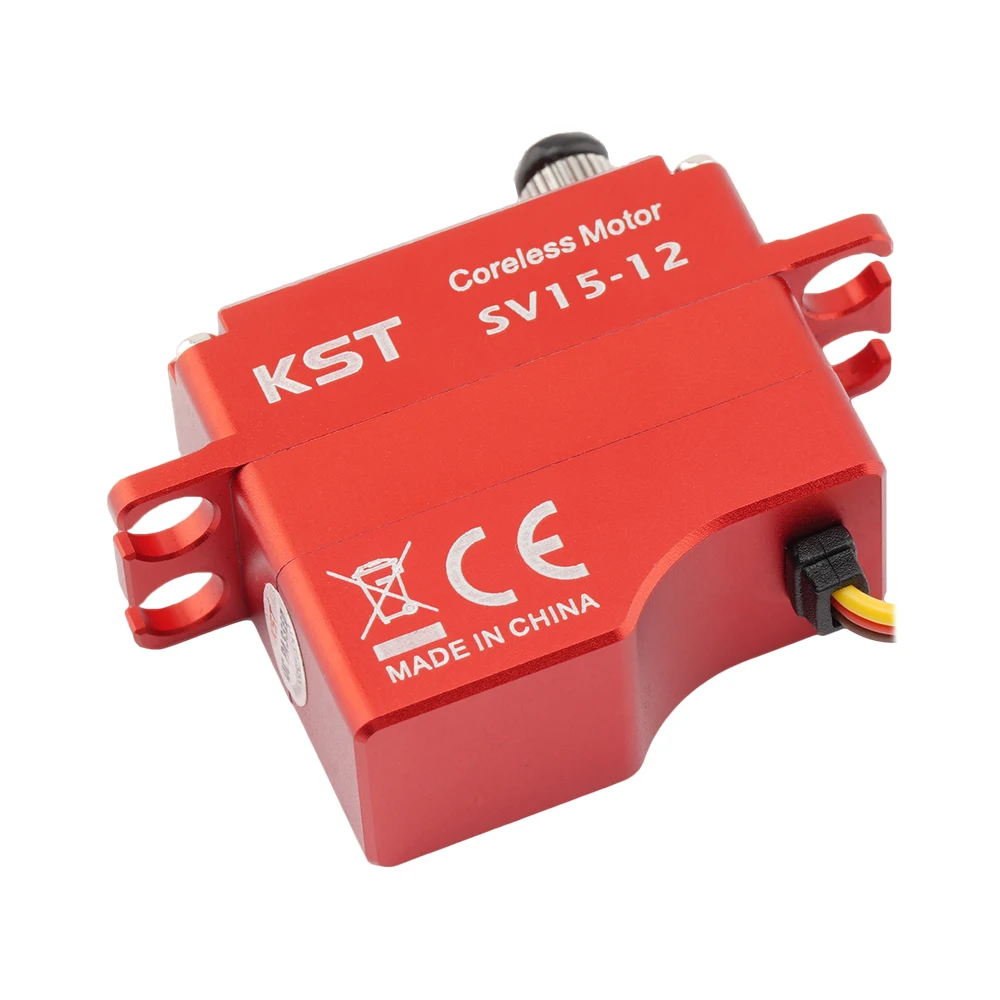

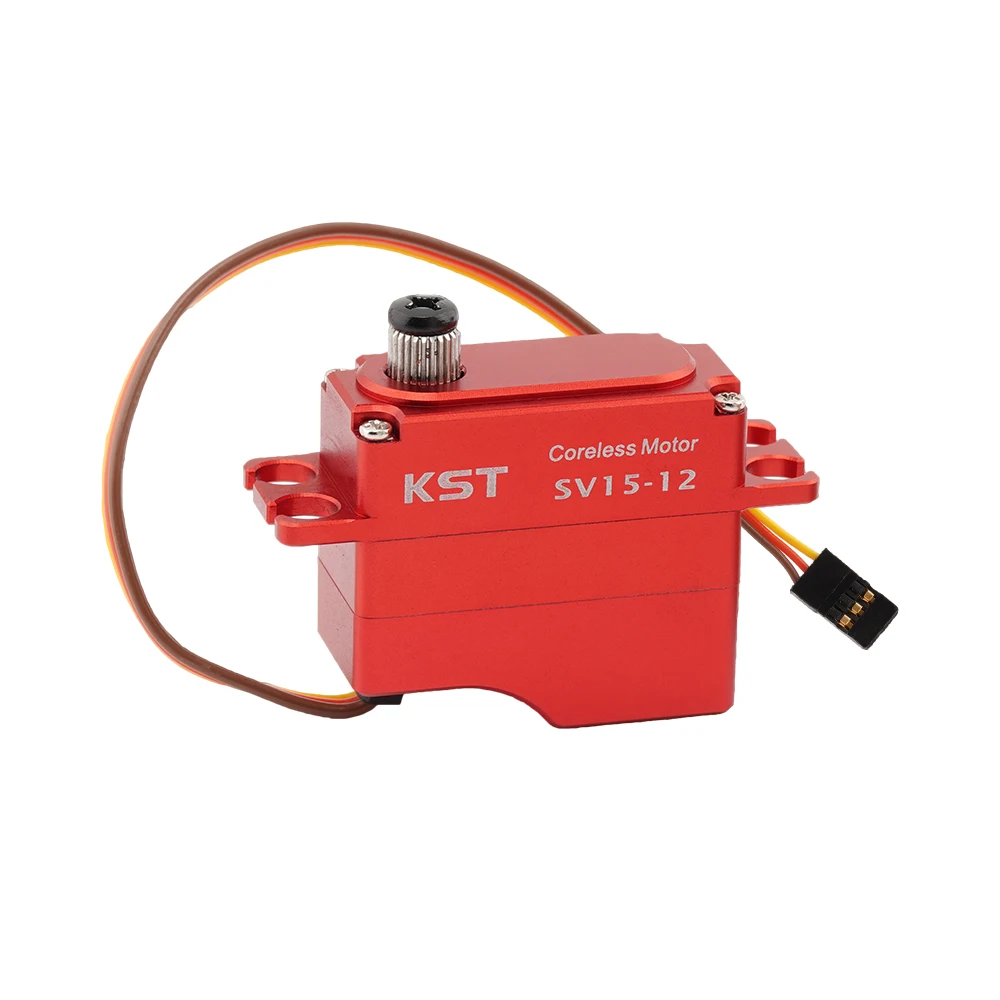

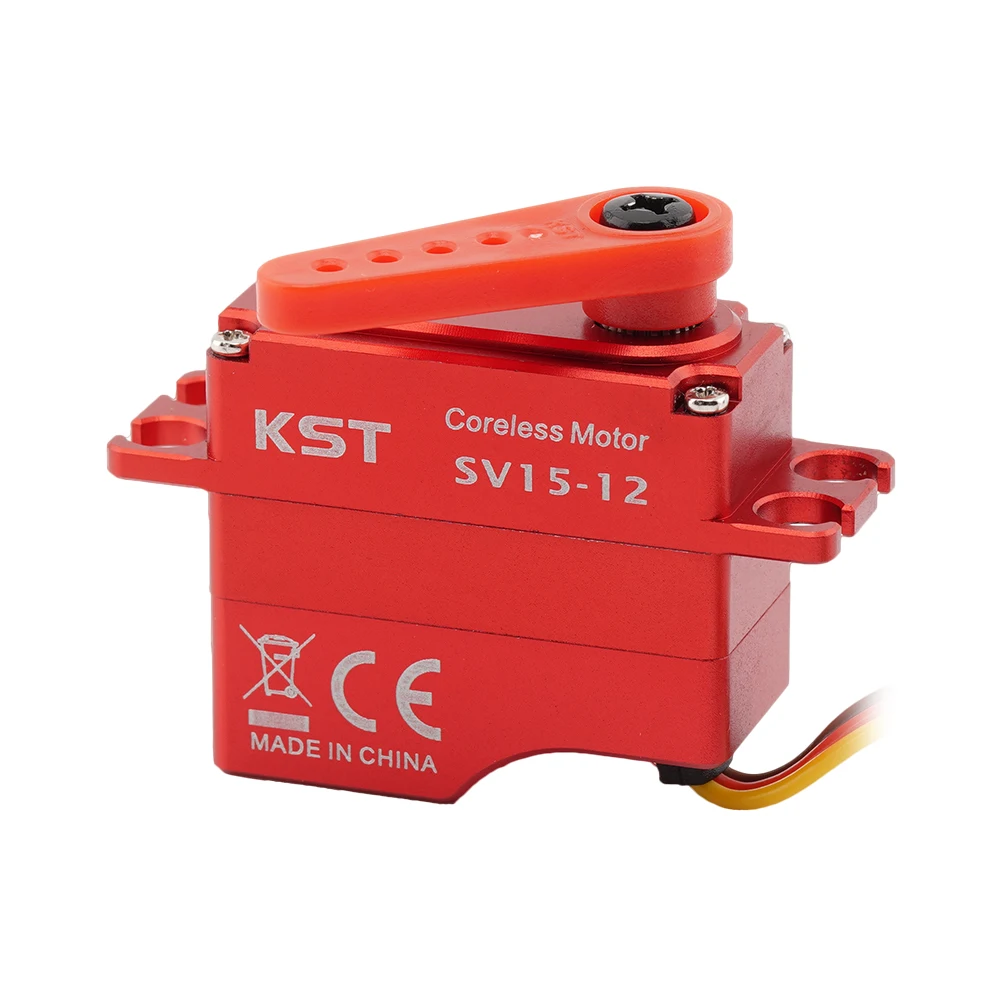

Сервопривод KST SV15-12

Закажите мощный сервопривод KST SV15-12 для вашего крупного FPV дрона и сложных авиамоделей!

Обеспечьте своим исполнительным механизмам исключительную мощность и точность управления. Сервопривод KST SV15-12 относится к новому поколению SHV-сервоприводов, разработанных для работы с высоким напряжением до 13 Вольт . Благодаря массивному крутящему моменту до 20 кг/см, он идеально подходит для управления системами сброса груза на тяжелых дронах, поворотными механизмами профессиональных подвесов и рулевыми поверхностями крупных авиамоделей . Прочный корпус и премиальная начинка гарантируют надежную работу в самых экстремальных условиях.

• Работа с высоким напряжением (SHV). Поддерживает напряжение от 8.4 до 13 В, что обеспечивает стабильную мощность и снижает токи в проводке .

• Колоссальный крутящий момент. Развивает усилие 15 кг/см при 8.4В, 18 кг/см при 12В и 20 кг/см при 13В для самых тяжелых нагрузок .

• Премиальный Coreless мотор. Высокоэффективный бессердечниковый двигатель гарантирует быстрый старт, плавность хода и точное позиционирование.

• Максимальная надежность. Редуктор из цельностальных шестерен и двойные шарикоподшипники обеспечивают долговечность и устойчивость к ударным нагрузкам .

• Программируемые функции. Поддерживает настройку параметров, включая «мягкий старт» (Soft Start), с помощью программаторов KST-Tool #3 и #5 .

Принцип работы и конструктивные особенности

Это цифровой HV-сервопривод стандартного размера, созданный для самых требовательных применений в авиамоделизме и дроностроении. В основе его работы лежит высокоскоростной бессердечниковый (coreless) электродвигатель. В отличие от обычных коллекторных моторов, coreless-двигатель обладает значительно меньшей инерцией ротора, что позволяет ему практически мгновенно разгоняться и тормозить. Это обеспечивает исключительную точность позиционирования и быстрый отклик на команды пилота, что критически важно для управления механизмами сброса груза в момент маневра.

Корпус сервопривода имеет стандартную ширину 15 мм и выполнен из прочных материалов, обеспечивающих жесткость конструкции и эффективный отвод тепла от внутренних компонентов . Редуктор из цельностальных шестерен с двойными шарикоподшипниками гарантирует долговечность и устойчивость к ударным нагрузкам, неизбежным при жестких посадках дронов . Сервопривод работает на частоте 1520 мкс / 333 Гц и имеет стандартный шлиц выходного вала на 25 зубьев .

Технические характеристики и возможности настройки

Сервопривод не является водонепроницаемым и требует защиты от попадания влаги . Для питания сервопривода на максимальное напряжение 13В рекомендуется использовать специализированные системы распределения питания (PowerBox), поддерживающие высокое напряжение, например, PowerBox Competition SHV, которая позволяет питать сервоприводы напрямую от 3S LiPo . Возможность программирования «мягкого старта» позволяет плавно активировать механизмы, защищая их от резких рывков при включении питания.

Технические характеристики

• Номинальное напряжение: 12,0 В постоянного тока
• Диапазон напряжения: DC8.4 3,0 В
• Крутящий момент: 15,0 кгс.см@8,4 В / 18,0 кгс.см@12,0 В / 20,0 кгс.см@13.0 В
• Скорость: 0,15 секунды/60°@8,4 В/0,11 секунды/60°@12,0 В/0,10 секунды/60°@ 13,0 В
• Пусковой ток: 1,50 А при 8,4 В/2,08 А при 12,0 В/2,25 А при 13,0 В
• Рабочая частота: 1520 мкм/333 Гц
• Угол хода по умолчанию: ±60° = 120° Всего
• Диапазон температур: -10 …….+65
• Плавный старт: программируемый
• Программируемый: Да
• Материал корпуса: алюминиевый сплав
• Тип двигателя: Двигатель постоянного тока без сердечника
• Материал комплекта шестерен: закаленная сталь
• Датчик положения: Потенциометр
• Шарикоподшипник: 2BB
• Размеры корпуса: 33*15*30 мм±0,2 мм
• Вес: 35 г ± 10%.
