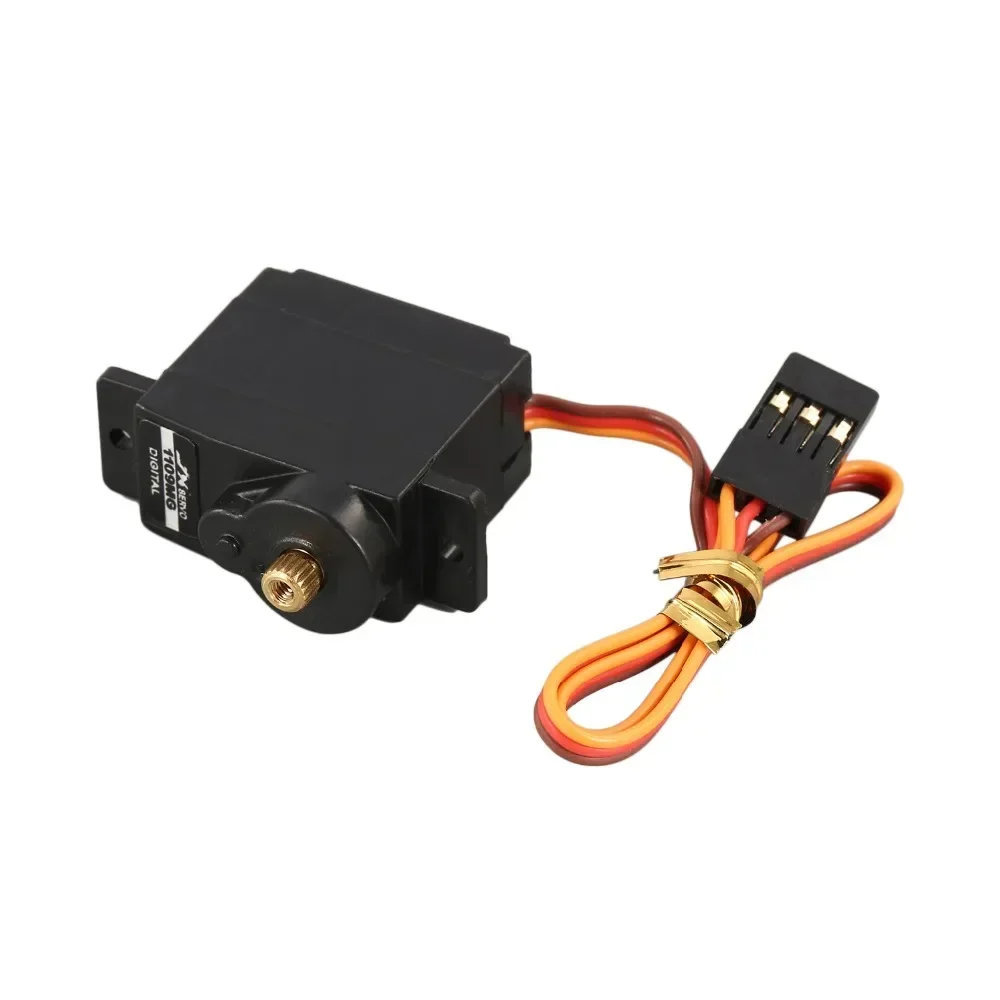

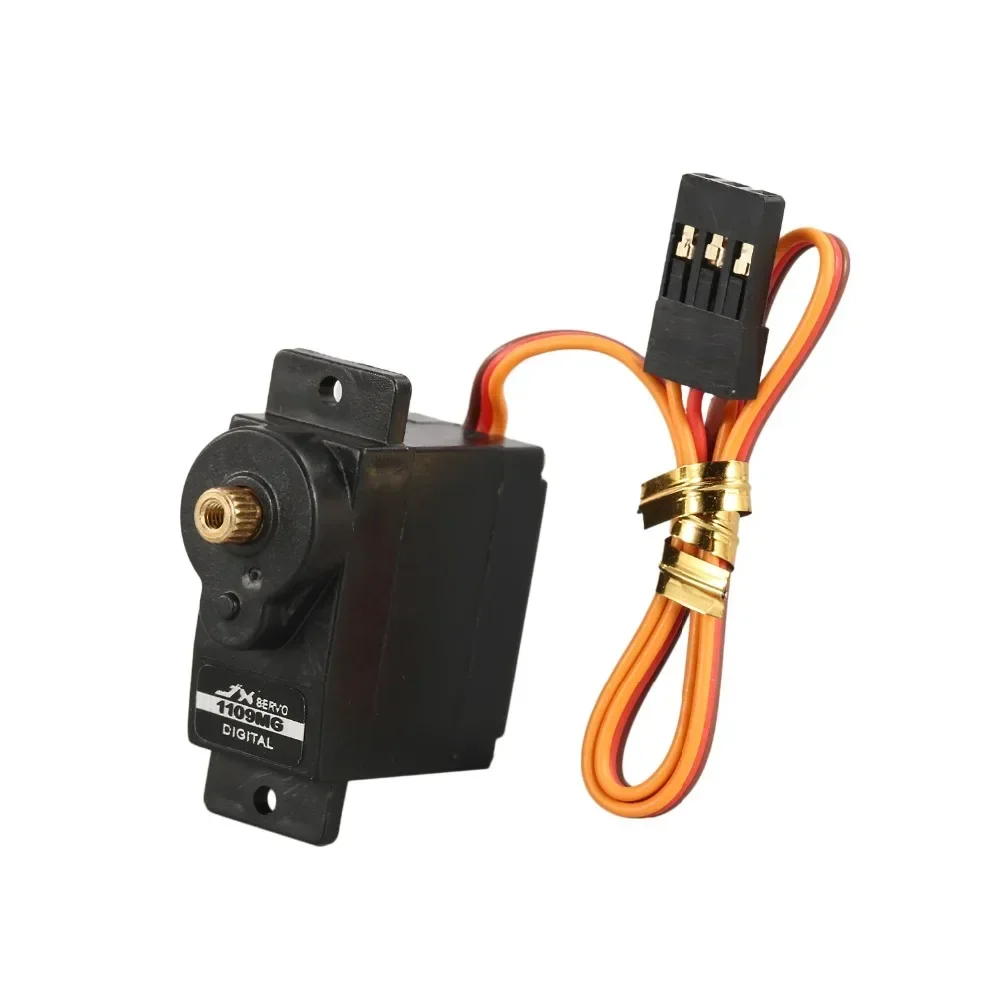

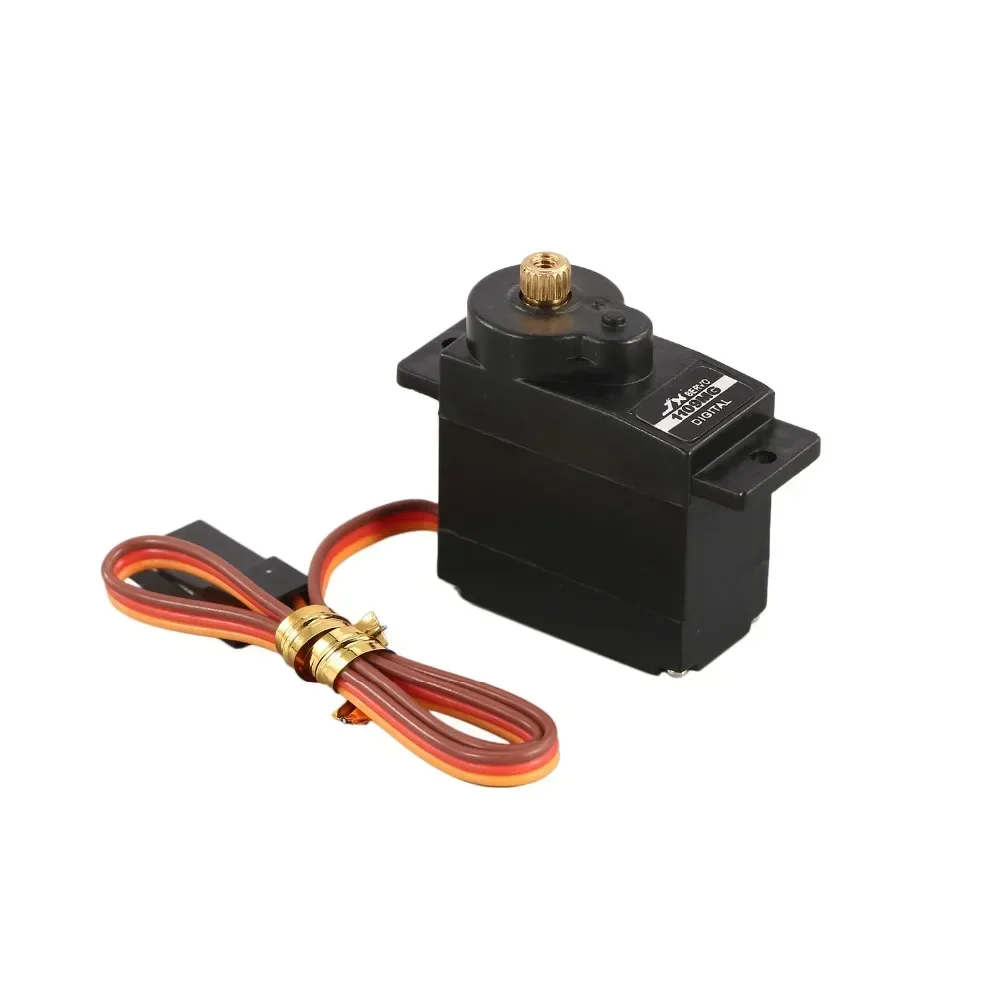

Сервопривод JX Servo PDI-1109MG

Купите миниатюрную мощь — сервопривод JX Servo PDI-1109MG для квадрокоптера!

Сервопривод JX Servo PDI-1109MG — это компактный цифровой привод. Данная модель предназначена для малогабаритных коптеров и механизмов. Он обеспечивает точное позиционирование с высоким моментом. Вы получите надежное решение для ограниченного пространства. Этот серво станет ключевым элементом вашего микро-проекта.

Пять главных преимуществ сервопривода

• Компактные микро-габариты для установки на малые дроны.

• Достаточный крутящий момент 1.8 кг*см для микро-задач.

• Быстрая скорость реакции — 0.09 секунды на 60 градусов.

• Надежная металлическая зубчатая передача (MG).

• Низкий вес, не перегружающий общую конструкцию.

Принцип работы и технические характеристики

Сервопривод JX Servo PDI-1109MG преобразует слабый сигнал в механическое движение. Он получает команды по трехпроводному интерфейсу. Внутренняя плата сравнивает заданный и фактический угол. Миниатюрный мотор вращает металлический редуктор. Это обеспечивает точное и быстрое перемещение выходного рычага.

Технические параметры делают его идеальным для микро-дронов. Номинальное рабочее напряжение составляет 4.8-6.0 Вольт. Крутящий момент равен 1.8 кг*см при питании 6.0В. Скорость вращения составляет всего 0.09 секунды на 60°. Такие показатели отлично подходят для систем управления камерой. Вес устройства минимален — всего 9 грамм.

Тип управления — высокоточный цифровой (Digital). Это обеспечивает плавный ход и отсутствие люфта. Используется качественный пятиполюсной микромотор. Металлические шестерни редуктора гарантируют долгий срок службы. Корпус выполнен из прочного черного пластика.

Стандартный угол вращения выходного вала — 180 градусов. Для подключения применяется микро-разъем типа JR. В комплекте идут наборы рычагов и крепежные винты. Устройство отличается низким энергопотреблением. Оно стабильно работает в широком диапазоне температур.

Технические характеристики

• Мертвая полоса: 1 мкс
• Рабочая частота: 1520 мкс/300 Гц
• Мотор: сердечник
• Рабочее напряжение: 4,8 ~ 6,0 В постоянного тока
• Рабочая скорость (4,8 В): 0,12 сек/60 °
• Рабочая скорость (6 В): 0,10 сек/60 °
• Крутящий момент в стойке (4,8 В): 2,2 кг/см
• Крутящий момент в стойке (6 В): 2,5 кг/см
• Размеры: 23,2×12,0x24,8 мм
• Металлические зубы: 20 зуб.
• Ангел управления: 120 градусов
• Вес: 10,0 г.
