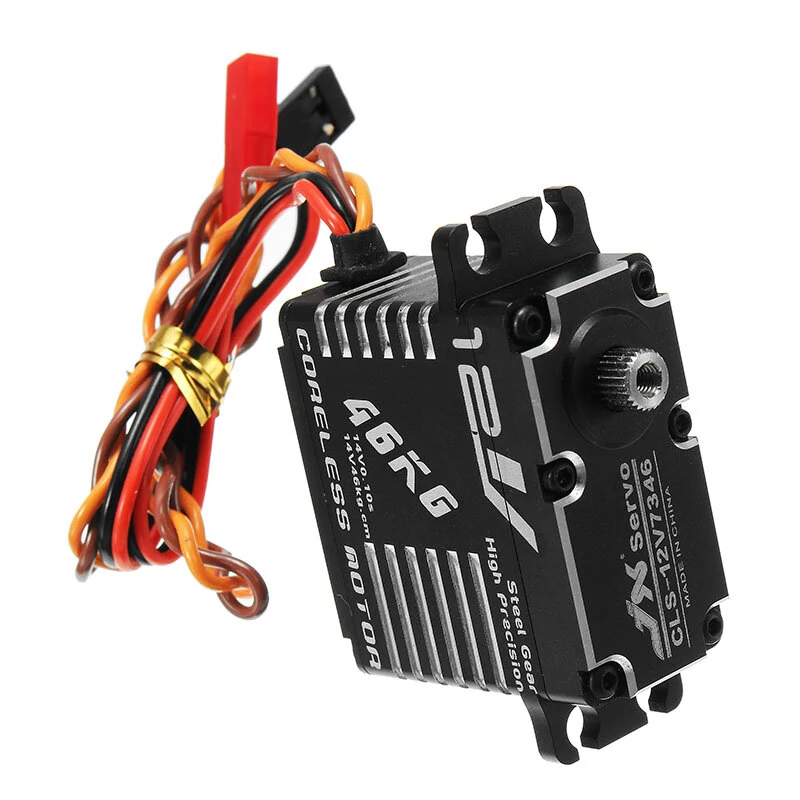

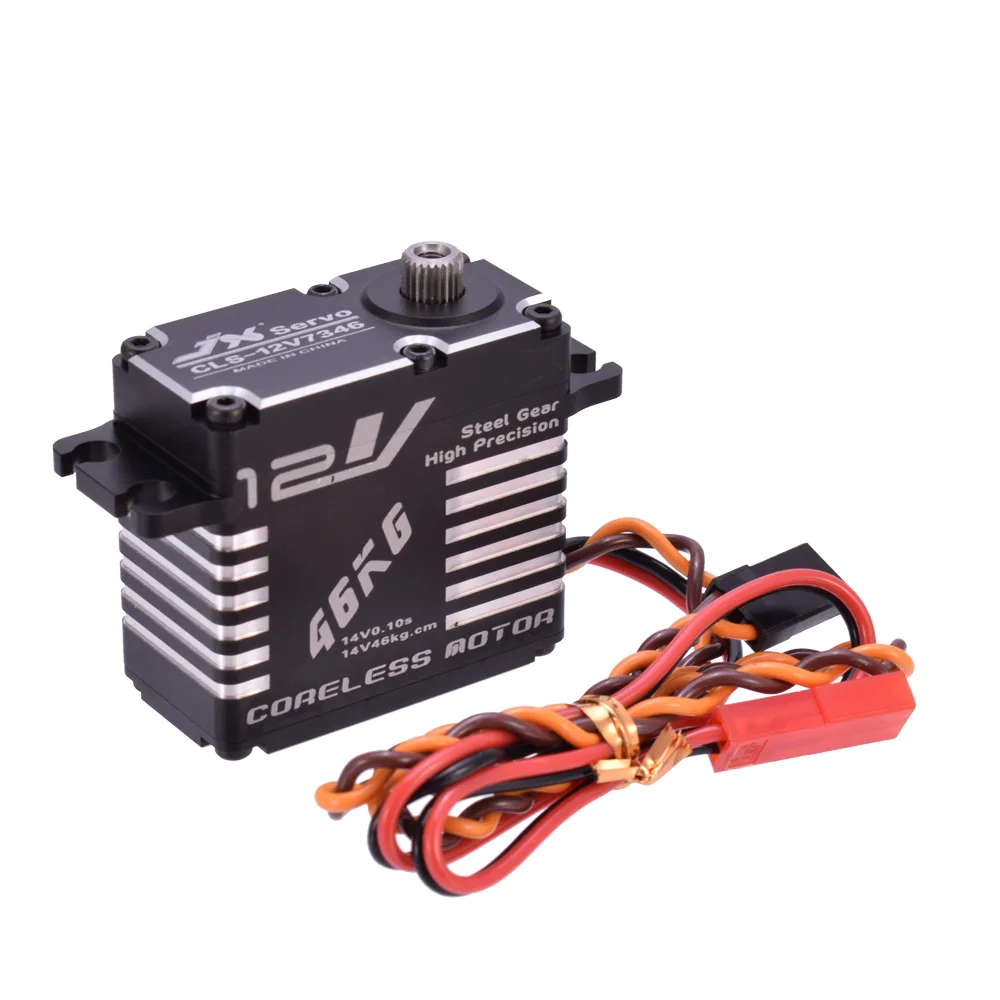

Сервопривод JX CLS-12V7346

Закажите точность и мощность — сервопривод JX CLS-12V7346 для вашего дрона!

Сервопривод JX CLS-12V7346 — это высокомоментный цифровой привод. Эта модель создана для ответственных механических систем. Он обеспечивает точное позиционирование с высокой скоростью. Вы получите надежное усилие для управления камерой или механизмами. Этот сервопривод станет ключевым элементом вашего проекта.

Пять главных преимуществ сервопривода

• Высокий крутящий момент 46 кг*см для работы под нагрузкой.

• Быстрая скорость реакции и позиционирования.

• Цифровое управление с плавным и точным ходом.

• Надежная металлическая зубчатая передача.

• Широкий диапазон рабочих напряжений питания.

Принцип работы и технические особенности

Сервопривод JX CLS-12V7346 преобразует электрический сигнал в механическое движение. Он получает команды от полетного контроллера или ресивера. Внутренняя схема сравнивает заданное и текущее положение вала. Мотор поворачивает выходной вал до достижения нужного угла. Это обеспечивает точное выполнение любой поставленной задачи.

Технические характеристики демонстрируют его высокий класс. Номинальное рабочее напряжение составляет 12.0 Вольт. Крутящий момент достигает впечатляющих 46 кг*см. Скорость вращения равна 0.20 секунды на 60 градусов. Такие параметры гарантируют мощное и быстрое срабатывание. Вес устройства составляет 105 грамм, что типично для данного форм-фактора.

Тип управления — цифровой (Digital), что обеспечивает высокую точность. Используется бесщеточный мотор для плавности и долговечности. Зубчатая передача выполнена из прочного металлического сплава. Это исключает износ и люфт даже при интенсивной эксплуатации. Вал вращается на стандартный угол в 180 градусов.

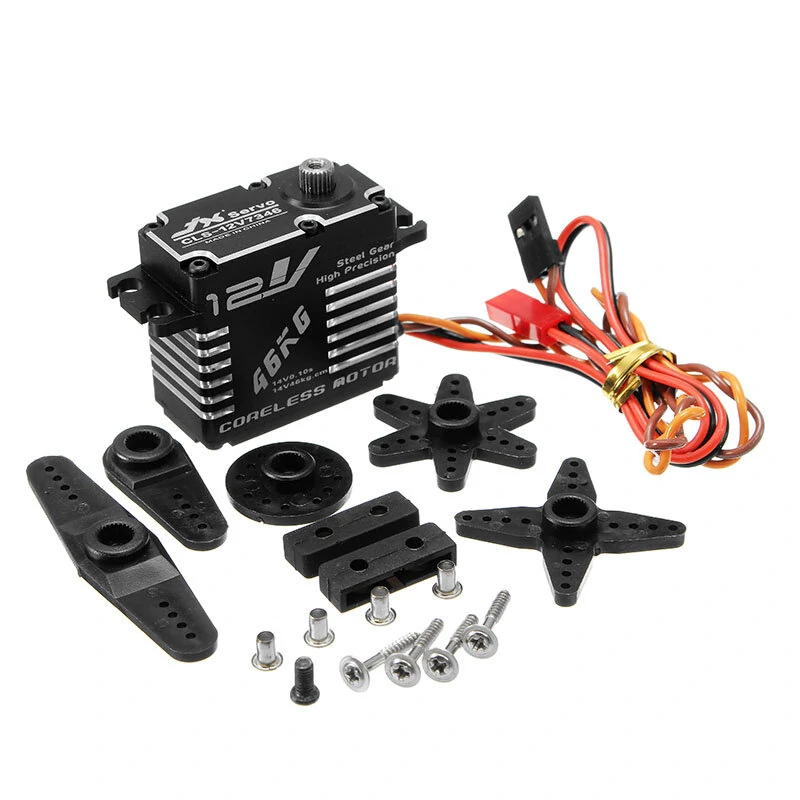

Сервопривод поставляется с разъемом типа JR для универсального подключения. В комплекте идут монтажные элементы для простой установки. Он обладает защитой от перегрузки и перегрева. Это значительно увеличивает общий ресурс его работы. Устройство готово к использованию в различных погодных условиях.

Технические характеристики

• Полоса пропускания: 2 мкс-1520 мкс/330 Гц
• Рабочее напряжение: 6-15 В (оптимальное напряжение находится в пределах от 12 В до 14/15 В)
• При рабочем напряжении менее 12 В (например, 11 В, 8 В) сервопривод также может работать, но
• скорость вращения низкая, а мощность мала.Рабочая скорость (11,1 В): 0,12 сек/60°
• Рабочая скорость (14,0В): 0,10 сек/60°
• Максимальный угол наклона пульта дистанционного управления: 120°
• Максимальный угол наклона панели управления: 0,5мс-2,5мс = 180°
• Момент остановки (11,1 В): 38kg.cm
• Момент остановки (14,0 В): 47kg.cm
• Подшипник: 2B
• Длина соединительного провода: около 265 мм
• Размер: около 40 * 20 * 37 мм.
