Рама Flywoo Flybee16

Выбирайте компактную раму Flywoo Flybee16 для вашего микро-дрона!

Постройте лёгкий и маневренный беспилотник на базе проверенного решения. Рама Flywoo Flybee16 разработана специально для микро-дронов класса 1.6–2 дюйма. Усиленная конструкция из карбона толщиной 2 мм обеспечивает прочность при минимальном весе. Продуманные посадочные места позволяют установить современную электронику, включая цифровые видеосистемы Walksnail и DJI O4. Это идеальный выбор для сборки компактного Cinewhoop или гоночного микро-квика.

• Компактная и прочная конструкция. Основная плата из карбона 2 мм выдерживает удары без лишнего веса .

• Гибкость установки электроники. Поддержка стеков 25.5×25.5 мм и VTX на 20/25.5 мм .

• Универсальность по пропеллерам. Работает с 1.6 и 2 дюймовыми винтами под разные задачи .

• Совместимость с камерами. Крепления для Walksnail (14 мм) и DJI O4 (18 мм) .

• Высокая точность изготовления. CNC-подвес толщиной 1 мм и точная геометрия для идеальной сборки .

Принцип работы и особенности конструкции

Рама Flywoo Flybee16 является несущей основой микро-дрона, объединяя все компоненты в единую конструкцию. Карбоновая плата толщиной 2 мм обеспечивает жесткость и устойчивость к вибрациям. Отверстия 25.5×25.5 мм предназначены для установки полетного контроллера с регуляторами (стек). Специальные посадочные места для двигателей с расстоянием 6.6 мм позволяют использовать моторы типоразмера 1103–1106.

Благодаря универсальным креплениям для камер, вы можете устанавливать как аналоговые, так и цифровые системы Walksnail Avatar или DJI O4 Air Unit.

Технические характеристики и применение

Эта рама идеально подходит для сборки микро-дронов на базе современных цифровых систем. Благодаря своей универсальности, на её основе можно построить как легкий Cinewhoop для съемки в помещении, так и компактный гоночный коптер для тренировок на улице.

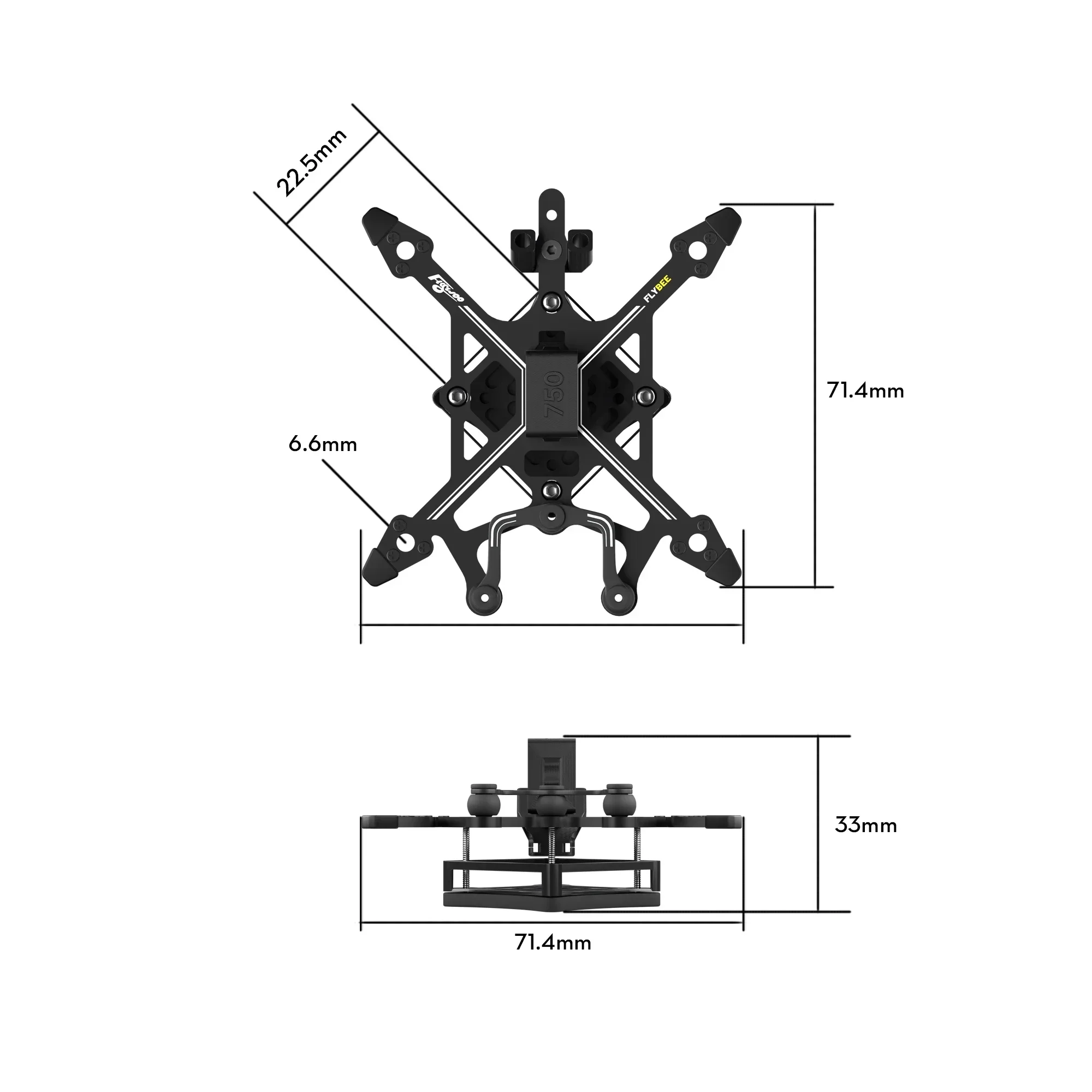

Технические характеристики

• Толщина основной платы: 2 мм
• Толщина подвеса с ЧПУ: 1 мм
• Положение отверстия управления полетом: 25,5×25,5 мм
• Положение отверстия для передачи изображения: отверстие для двигателя 20/25,5 мм
• Положение двигателя: 6,6 мм
• Размер пропеллера:
• 1,6 дюйма (16)/2 дюйма (20)
• Положение отверстия камеры:
• 14 мм (Walksnail noirero) / 18 мм (O4).
