Рама квадрокоптера GK-V4

Закажите профессиональную раму GK-V4 для вашего тяжелого беспилотника и геодезических задач!

Постройте надежную платформу для аэросъемки, картографирования и грузоперевозок. Рама GK-V4 разработана для профессиональных мультироторных систем с колесной базой 590 мм. Усиленная конструкция из высококачественного карбона выдерживает экстремальные нагрузки. Просторный внутренний отсек высотой 35 мм упрощает монтаж электроники. Универсальные крепления совместимы с любым оборудованием. Выбирайте основу для самых ответственных миссий.

• Максимальная прочность. Рычаги из карбона толщиной 7 мм выдерживают экстремальные нагрузки и вибрации.

• Универсальность монтажа. Крепления 30.5×30.5 мм и 25×25 мм для моторов, 20×20 и 30.5×30.5 для геодезии.

• Просторный внутренний отсек. Высота 35 мм позволяет разместить мощные ESC и полетные контроллеры.

• Оптимальная колесная база 590 мм. Обеспечивает устойчивость и позволяет использовать 13-дюймовые пропеллеры.

• Совместимость с профессиональным оборудованием. Поддержка камер 19 мм и геодезических модулей.

Как работает эта промышленная платформа

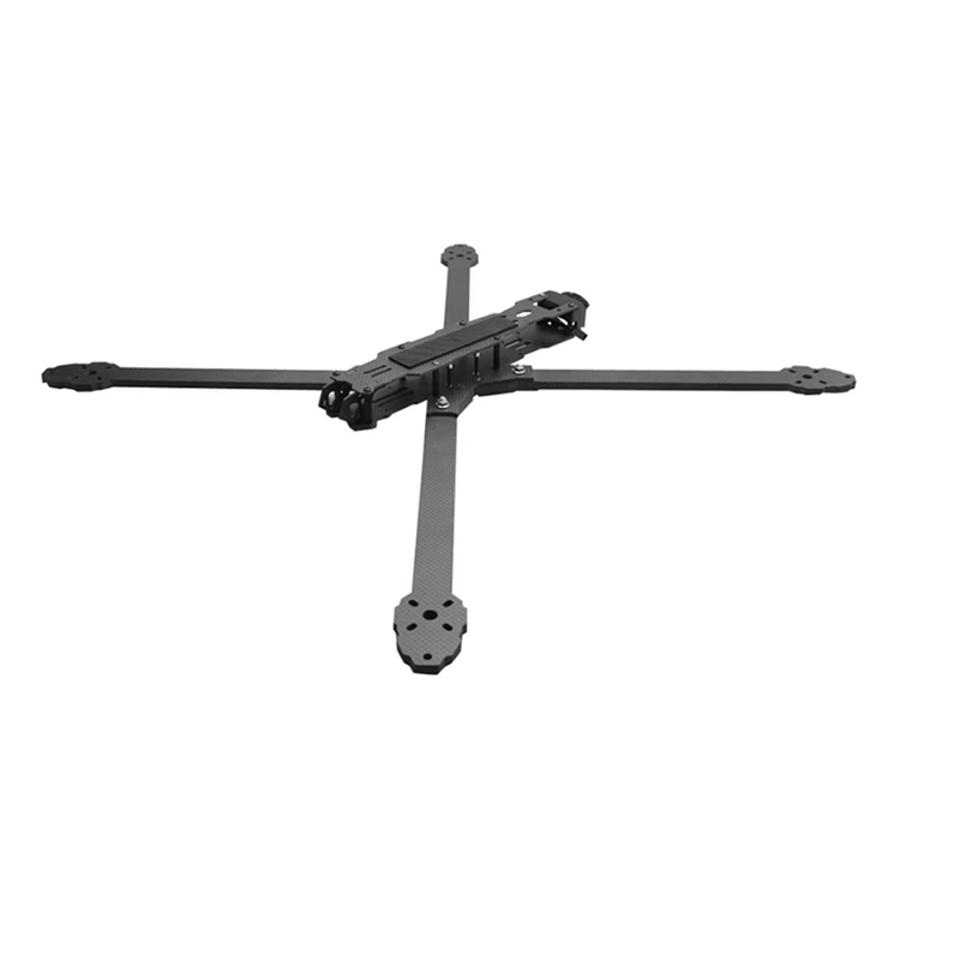

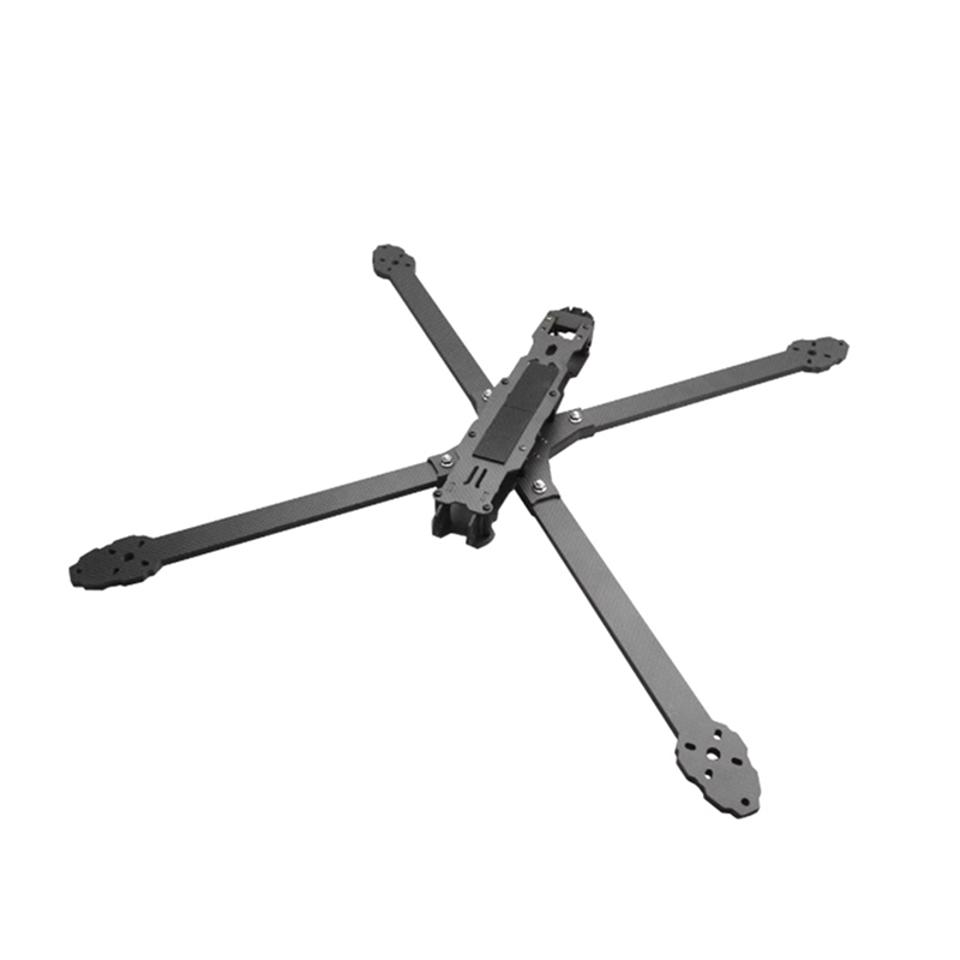

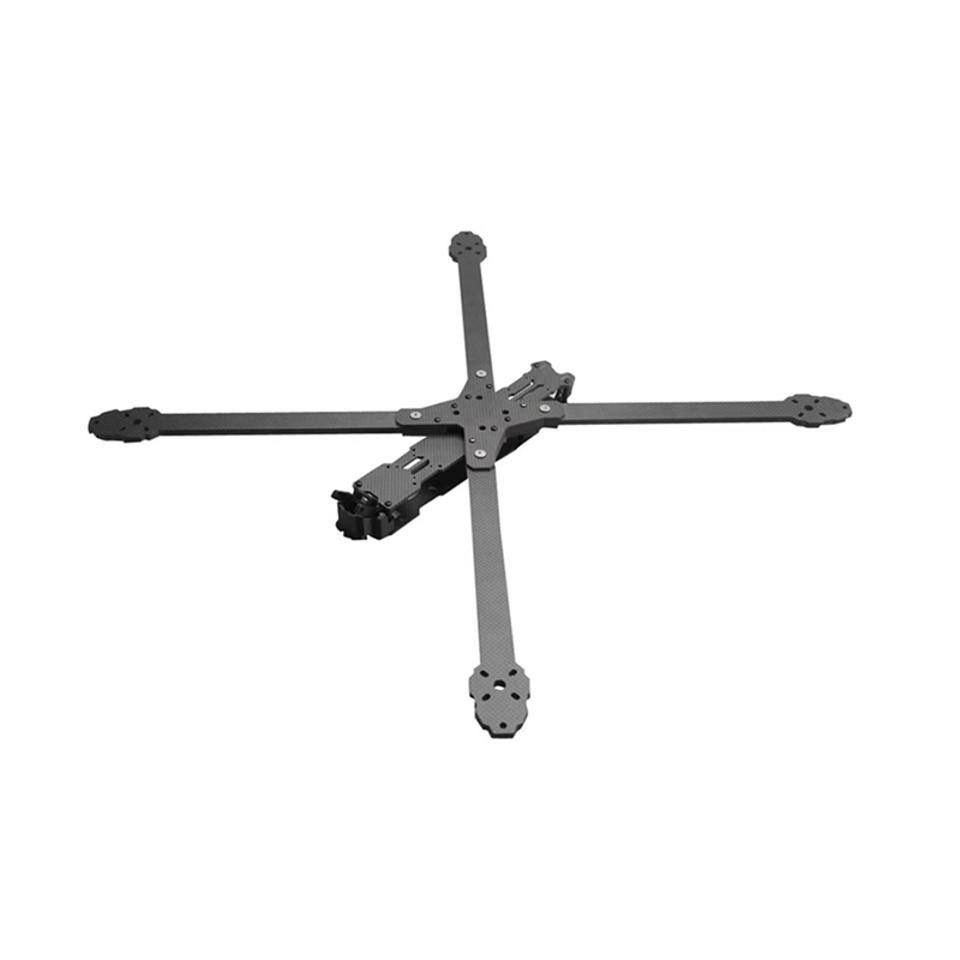

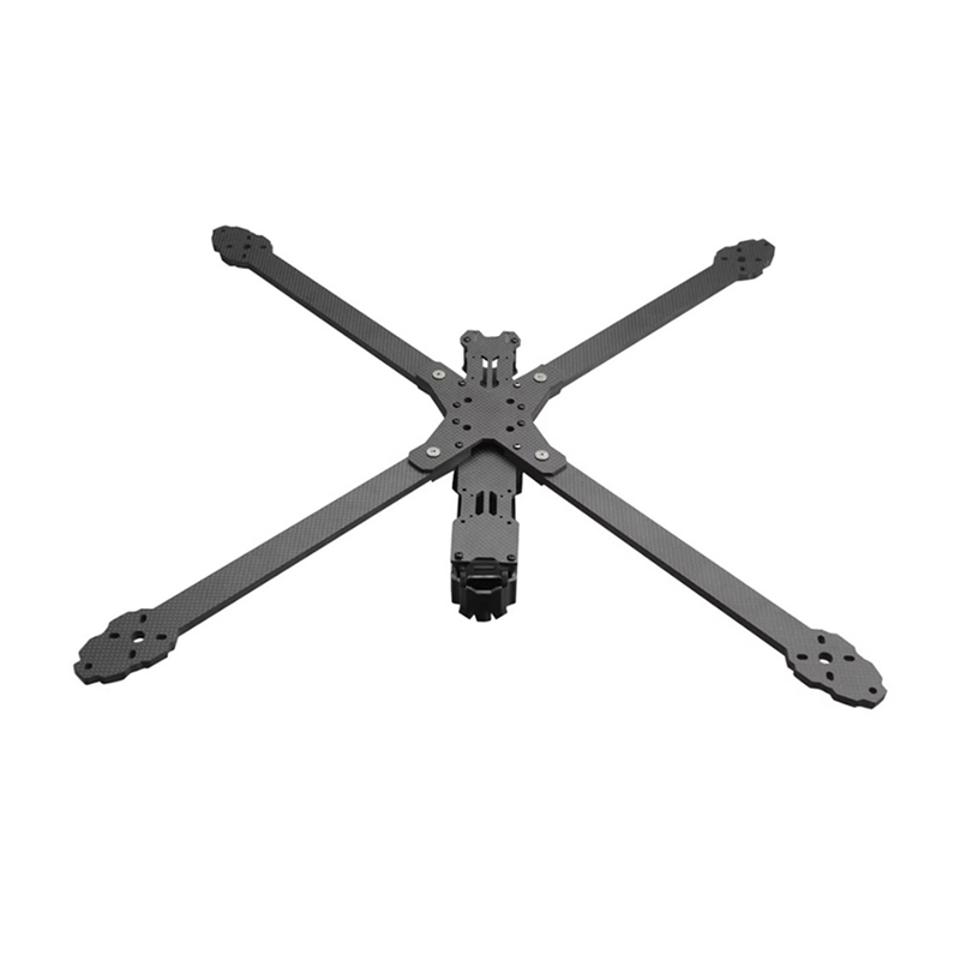

Рама GK-V4 является несущей основой тяжелого беспилотника. X-образная конфигурация с колесной базой 590 мм обеспечивает идеальный баланс между устойчивостью и маневренностью. Углепластиковые рычаги толщиной 7 мм имеют высокую жесткость на изгиб и кручение, что критически важно при работе с крупными пропеллерами.

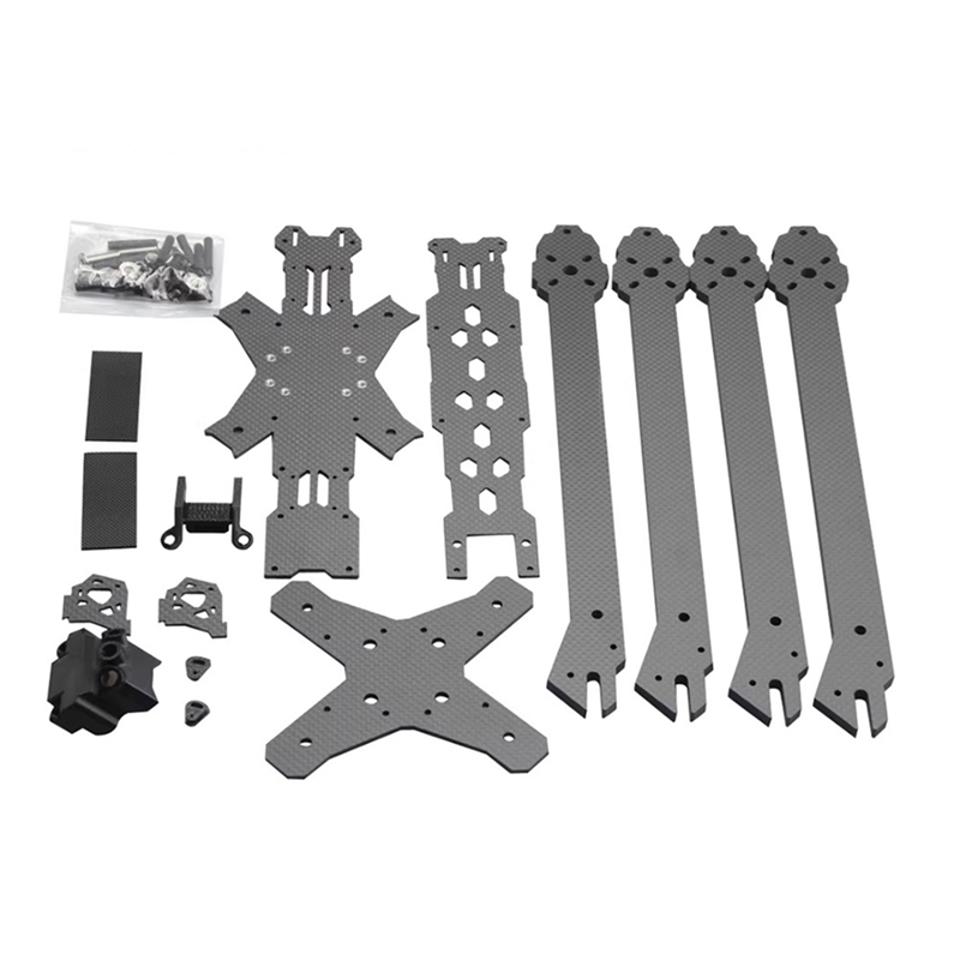

Центральные пластины (верхняя и нижняя) толщиной 2.5 мм образуют закрытый отсек высотой 35 мм, где размещаются полетный контроллер, регуляторы, видеопередатчик и дополнительные модули.

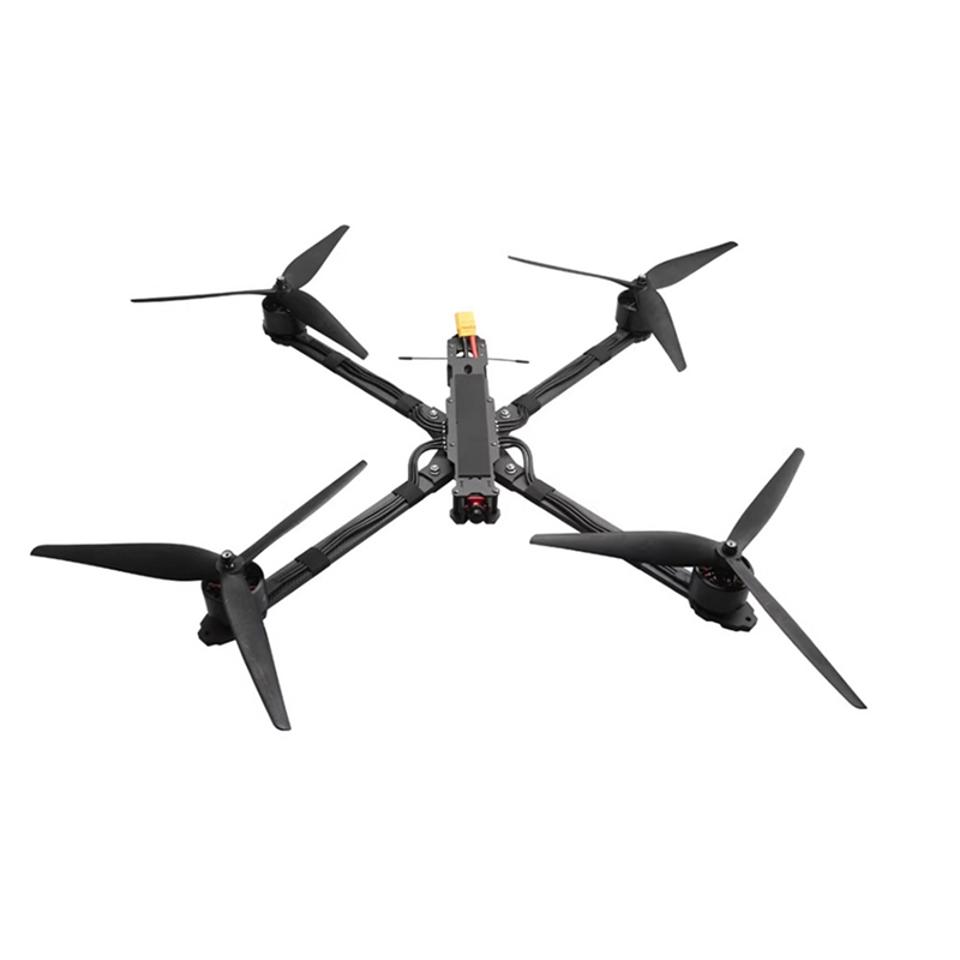

Многочисленные отверстия для крепления позволяют гибко устанавливать оборудование, включая системы геодезического позиционирования и картографические камеры. Рекомендуемая силовая установка включает моторы 4215, 4218 или 4312, регуляторы 80–120 А и 13-дюймовые пропеллеры.

Рама GK-V4 идеально подходит для профессиональных дронов в сельском хозяйстве, геодезии, картографии, поисково-спасательных операциях и доставке грузов. Благодаря усиленной конструкции и универсальным креплениям, она становится надежной основой для самых сложных миссий.

Технические характеристики

• Колесобаза: 590 мм
• Размеры: 460x470x42 мм.
• Толщина верха: 2,5 мм
• Толщина дна: 2,5 мм
• Толщина рычага: 7 мм
• Расстояние между монтажными отверстиями камеры: 19 мм.
• Расстояние между монтажными отверстиями для геодезии и картографирования 20×20 мм и 30,5×30,5 мм.
• Расстояние между монтажными устройствами управления полетом: 30,5×30,5 мм.
• Высота внутреннего пространства: 35 мм.
• Расстояние между монтажными отверстиями двигателя: 25×25 мм и 30×30 мм.
• Рекомендуемая конфигурация: (не включена)
• Двигатель: 4215/4218/4312
• Электронная система контроля стабильности: 80A-120A 6 секунд-8 секунд
• Пропеллер: 13 дюймов
• Камера: 19×19 мм.
