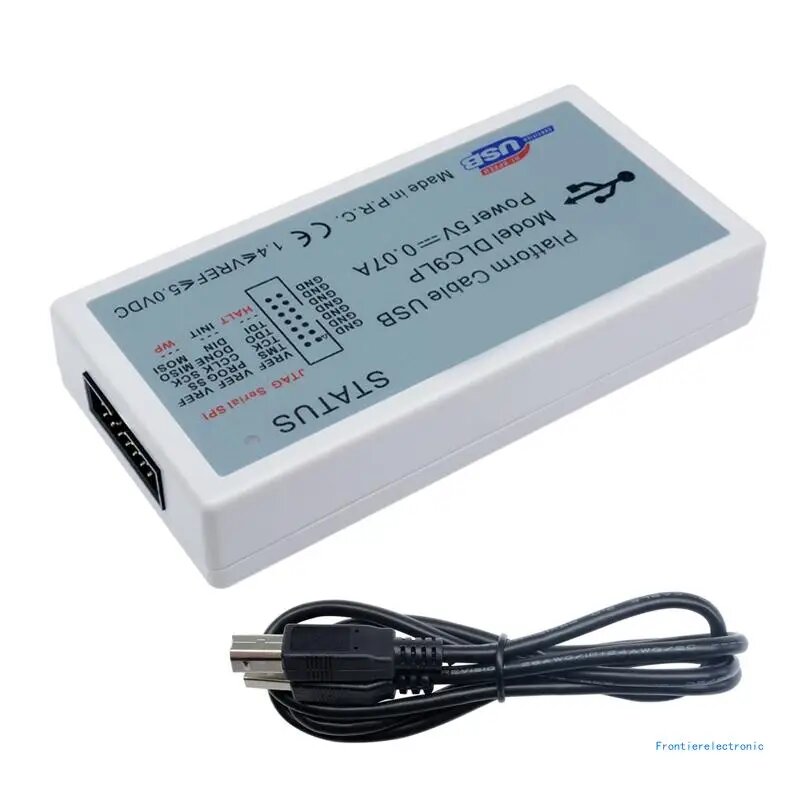

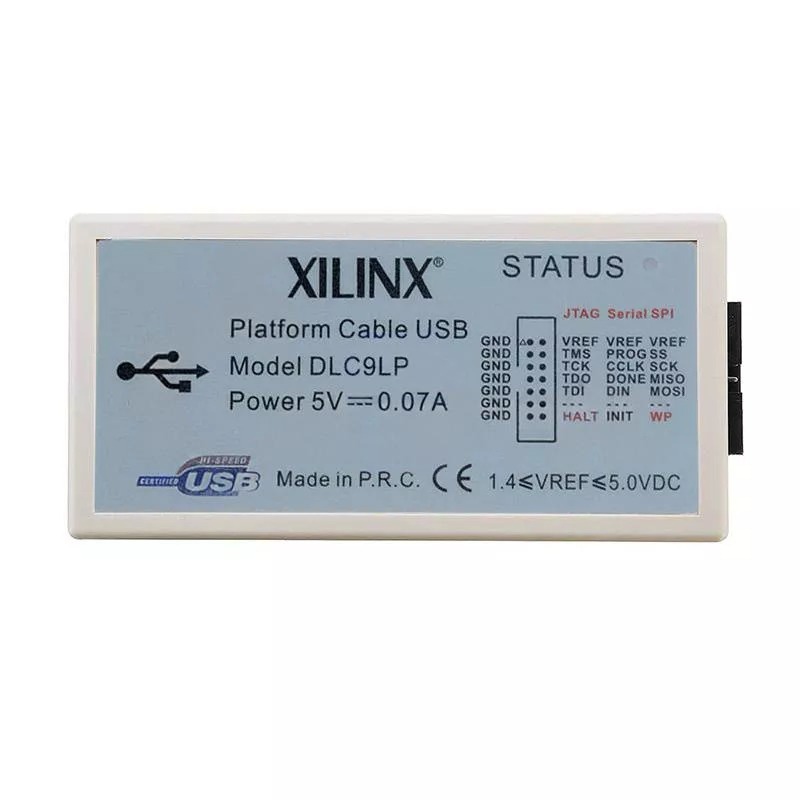

Программатор Xilinx DLC9LP

Купите программатор Xilinx DLC9LP для быстрой прошивки ваших FPGA

Xilinx – американская компания, основанная в 1984 году. Она изобрела программируемые логические интегральные схемы (FPGA). Сегодня это часть корпорации AMD. Xilinx выпускает FPGA серий Virtex, Spartan и Kintex. Также производит CPLD серий XC9500 и CoolRunner. Разрабатывает средства разработки Vivado и Vitis. Продукция используется в авиации, телекоме и дронах.

• Поддержка всех FPGA и CPLD Xilinx через JTAG.
• Автоопределение целевого напряжения от 1.5 до 5 В.
• Частота TCK до 24 МГц для быстрой загрузки.
• Питание от USB 5 В, внешний блок не нужен.
• В комплекте 4 вида шлейфов (14,10,8,6 pin).

Как работает внутрисхемный программатор

Кабель подключается к USB порту компьютера. Второй конец соединяется с целевой платой через JTAG. Программатор определяет напряжение питания целевой микросхемы. Вы запускаете Xilinx iMPACT или ChipScope. Софт посылает битовый файл через программатор. Данные записываются во флеш или прямо в FPGA. Процесс прошивки занимает секунды.

Технические характеристики и функционал

Программатор DLC9LP работает с напряжениями 1.5–5 В. Максимальная частота TCK достигает 24 МГц. Скорость передачи в режиме Slave Serial до 24 Мбит/с. Внутри установлен чипсет CY7C68013A + XC2C256. Это полный аналог оригинального кабеля Xilinx.

Поддерживаются все режимы: JTAG, Slave Serial и SPI. Совместим с ПО Xilinx ISE версии 6.3 и новее. Работает с iMPACT и ChipScope Analyzer. Поддерживает Windows XP, 7, 8, 10 и Linux (Red Hat, SUSE). Размеры программатора примерно 110×50×20 мм. Вес устройства 80 граммов.

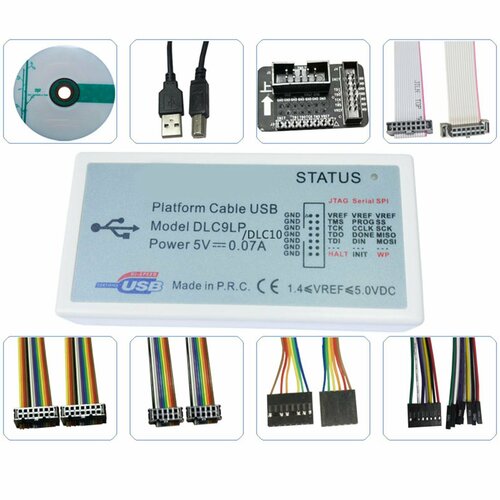

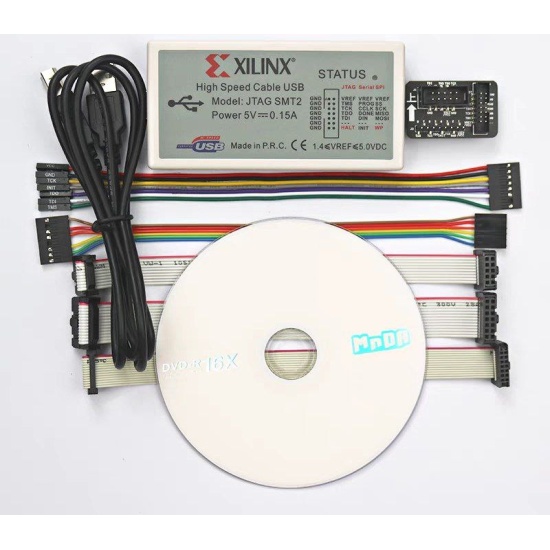

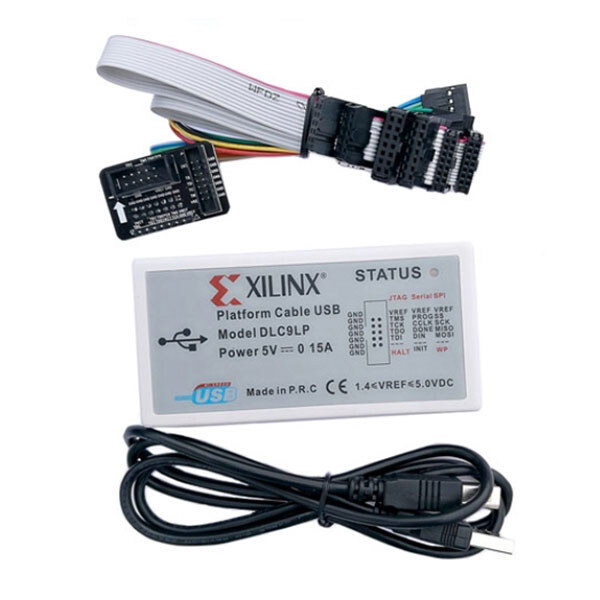

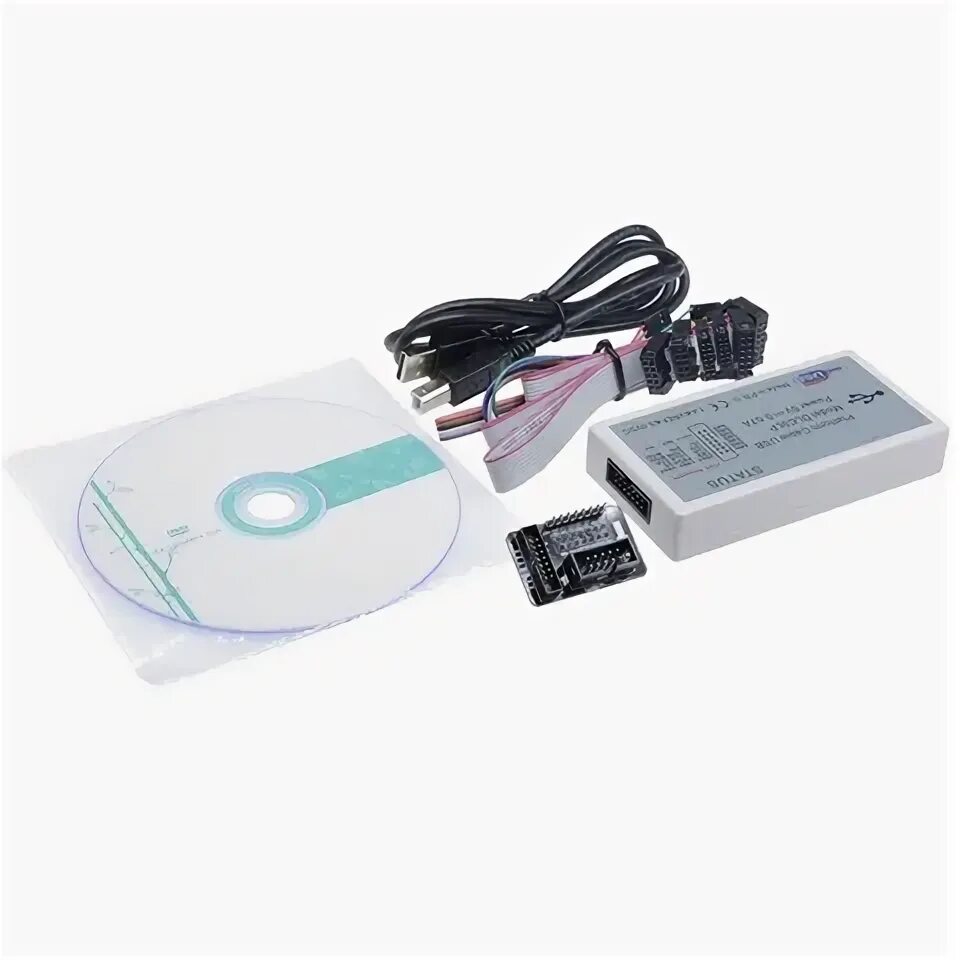

В комплект входит сам программатор и кабель USB 2.0 Type-A. Есть адаптер 1-to-3 для подключения разных шлейфов. В наборе четыре шлейфа: 14-pin, 10-pin, 6-pin и 8-pin. Шаг контактов 2.54 мм и 2.0 мм. Этого достаточно для любых плат Xilinx.

• Тип: загрузочный кабель для внутрисхемного конфигурирования
• Поддерживаемые устройства: все FPGA (Virtex, Spartan), CPLD (XC9500, CoolRunner), PROM от Xilinx
• Поддерживаемые режимы: JTAG, Slave Serial, SPI
• Напряжение: целевое 1.5–5 В (автоопределение), питание 5 В от USB (внешний БП не требуется)
• Максимальная частота TCK: до 24 МГц
• Скорость передачи: до 24 Мбит/с (Slave Serial, Hi-Speed USB)
• Чипсет: CY7C68013A + XC2C256 (полный аналог оригинального кабеля)
• Совместимость ПО: Xilinx ISE (v6.3 и новее), iMPACT, ChipScope
• Операционные системы: Windows (XP, 7, 8, 10), Linux (Red Hat, SUSE)
• Размеры: примерно 110 x 50 x 20 мм
• Вес: 80 г
• Комплектация: программатор, кабель USB 2.0 Type-A, адаптер 1-to-3, шлейфы 14-pin, 10-pin, 6-pin, 8-pin с шагом 2.54 мм и 2.0 мм
