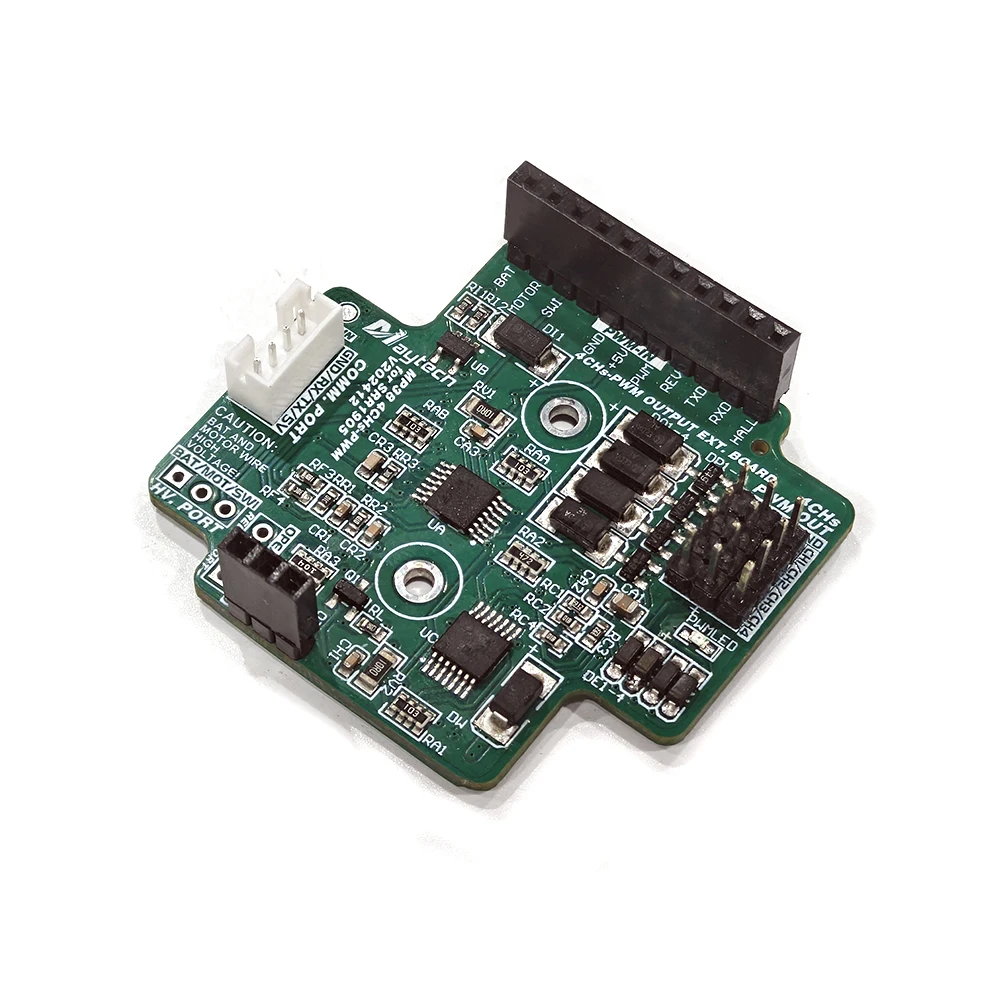

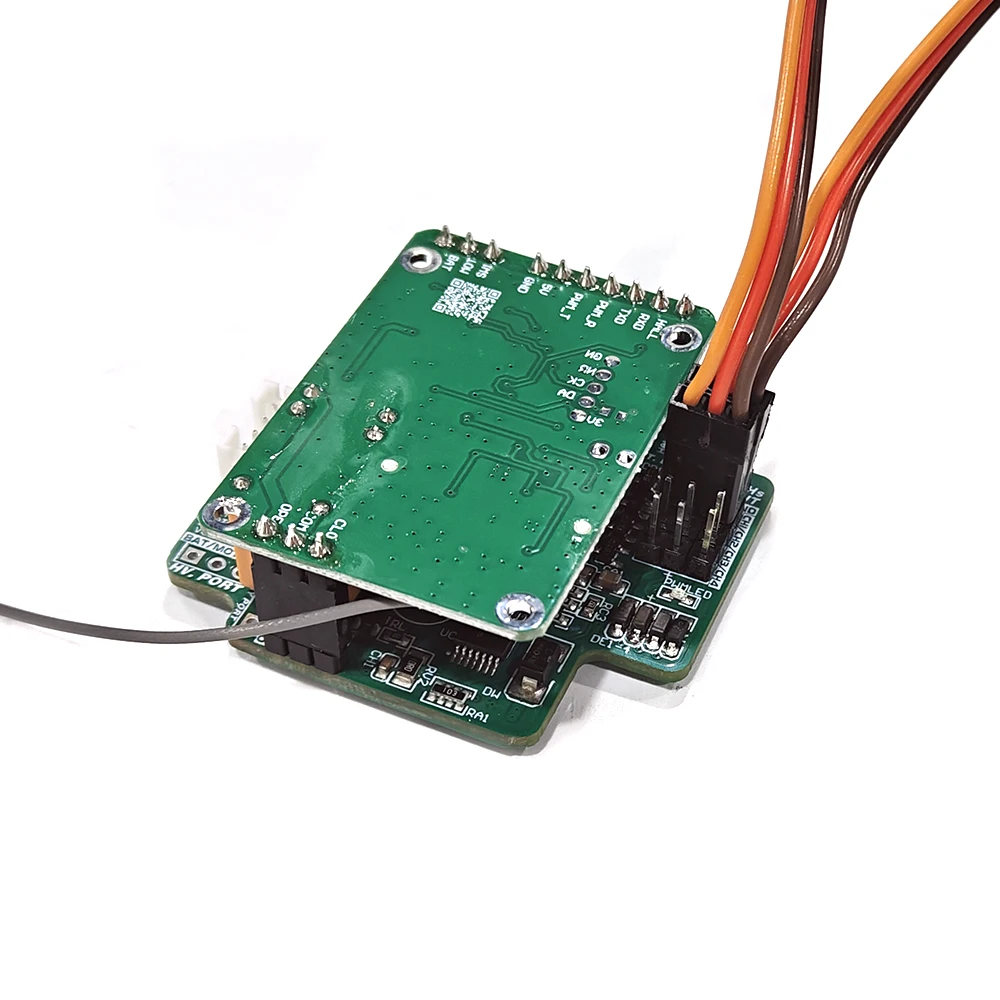

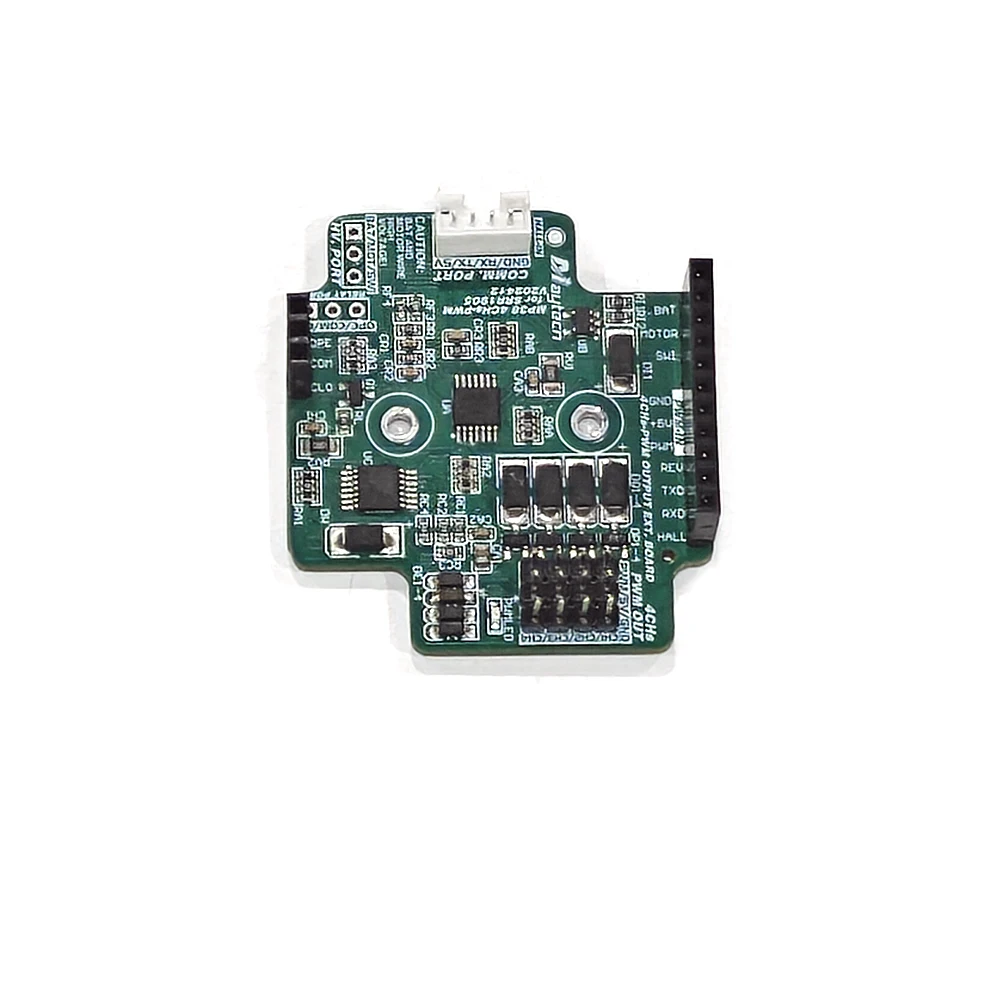

Преобразователь сигнала ШИМ Maytech MT1T4SCD

Закажите преобразователь сигнала ШИМ Maytech MT1T4SCD для безопасного управления вашим дроном!

Обеспечьте надежную и защищенную связь между приемником и регуляторами оборотов вашего беспилотника. Устройство Maytech MT1T4SCD предназначено для преобразования и распределения сигнала ШИМ с приемника на четыре независимых ESC. Это критически важно для многомоторных систем, где прямое параллельное подключение может привести к повреждению оборудования. Интеллектуальная схема автоматически выбирает наивысшее напряжение от одного из ESC для питания приемника. Встроенные защиты на всех четырех каналах предотвращают проникновение помех.

• Интеллектуальное распределение сигнала. Преобразует выходной сигнал приемника в четыре изолированных канала, исключая риск короткого замыкания .

• Автоматический выбор питания. Самостоятельно выбирает самый высокий потенциал от 4 сигнальных кабелей ESC для стабильного питания приемника .

• Защита от конфликтов BEC. Предотвращает повреждение, вызванное параллельным подключением цепей питания от нескольких регуляторов .

• Помехозащищенные выходы. Интегрированные схемы защиты на всех четырех каналах блокируют внешние импульсные помехи .

• Компактность и простота. Легко интегрируется в любую систему, обеспечивая порядок в проводке и повышая надежность .

Принцип работы и надежная защита

Преобразователь сигнала ШИМ решает фундаментальную проблему построения многомоторных систем с питанием от нескольких регуляторов. При прямом параллельном соединении сигнальных проводов ESC могут возникать конфликты между их встроенными BEC. Это ведет к перегреву и выходу электроники из строя. Данное устройство принимает сигнал с приемника и через гальванически развязанные каналы передает его на каждый ESC, полностью исключая электрическую связь между ними по цепям питания.

Схема автоматического выбора питания непрерывно отслеживает напряжение на входах от всех четырех регуляторов и подключает к приемнику тот, который выдает наивысшее и самое стабильное напряжение, отключая остальные.

Встроенные схемы защиты на каждом выходе выполняют роль фильтров, подавляя высокочастотные помехи и выбросы. Они могут генерировать мощные ESC в процессе работы. Это гарантирует, что чистота сигнала управления сохраняется, а чувствительная электроника приемника надежно защищена. Устройство незаменимо при сборке квадрокоптеров, октокоптеров и других мультироторных платформ, где используется несколько регуляторов с BEC. Простота подключения и компактные размеры делают его установку быстрой и удобной.

Технические характеристики и применение

Преобразователь сигнала Maytech MT1T4SCD имеет стандартные интерфейсы для подключения. Он оснащен входным разъемом для сигнала от приемника и четырьмя выходными каналами для подключения ESC. Устройство совместимо с большинством типов приемников и регуляторов, работающих на стандартных частотах ШИМ. Его применение особенно актуально в профессиональных и гоночных дронах, где требуется максимальная надежность системы управления.

Использование преобразователя исключает риск выхода из строя приемника из-за некорректного подключения питания и гарантирует стабильную работу при высоких нагрузках и в условиях сильных электромагнитных помех.
