Генератор сигналов RF Explorer 3G

Закажите генератор сигналов RF Explorer 3G для профессионального контроля радиоэфира!

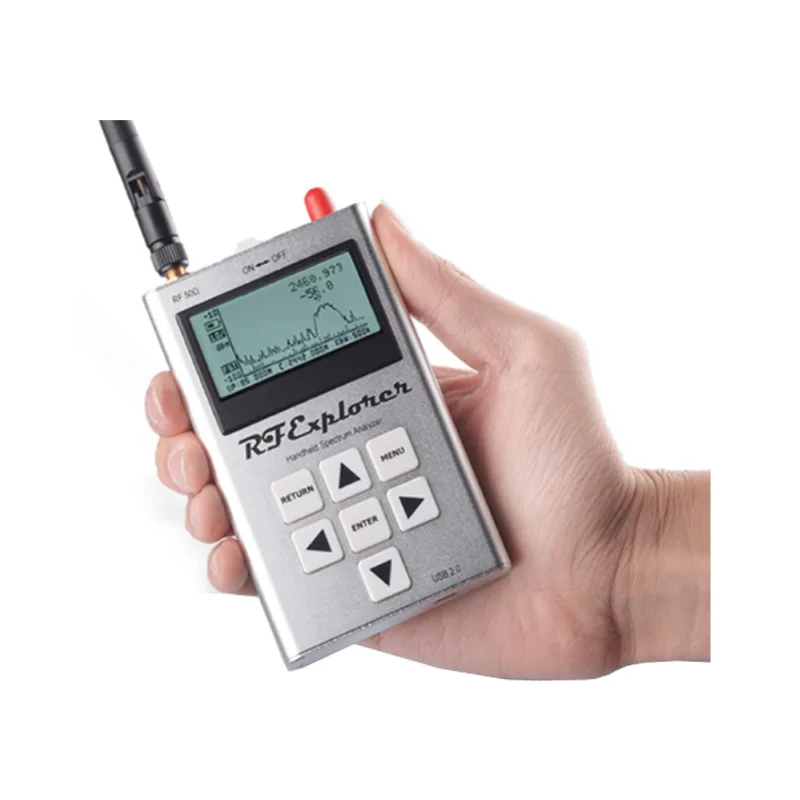

Получите мощный инструмент для генерации радиосигналов в самом востребованном диапазоне. Генератор сигналов RF Explorer 3G охватывает частоты от 15 МГц до 2700 МГц, включая все популярные HAM-диапазоны, VHF и UHF, FM-радио, GPS, Wi-Fi и Bluetooth . Компактный прибор в прочном алюминиевом корпусе помещается в кармане и работает до 16 часов от аккумулятора.

Вы сможете легко находить свободные каналы для FPV, проверять работу передатчиков и антенн в любых условиях. Выбирайте надежный инструмент для диагностики. Закажите RF Explorer 3G прямо сейчас в нашем магазине.

• Широкий частотный диапазон 15–2700 МГц для анализа всех популярных радиосигналов .

• Длительная автономная работа более 16 часов от встроенного LiPo аккумулятора .

• Два независимых SMA-разъема 50 Ом для подключения различных антенн и задач .

• Высокое разрешение 1 кГц и чувствительность до -115 дБм для точных измерений .

• Бесплатные пожизненные обновления прошивки и открытое ПО для Windows .

Принцип работы и ключевые возможности

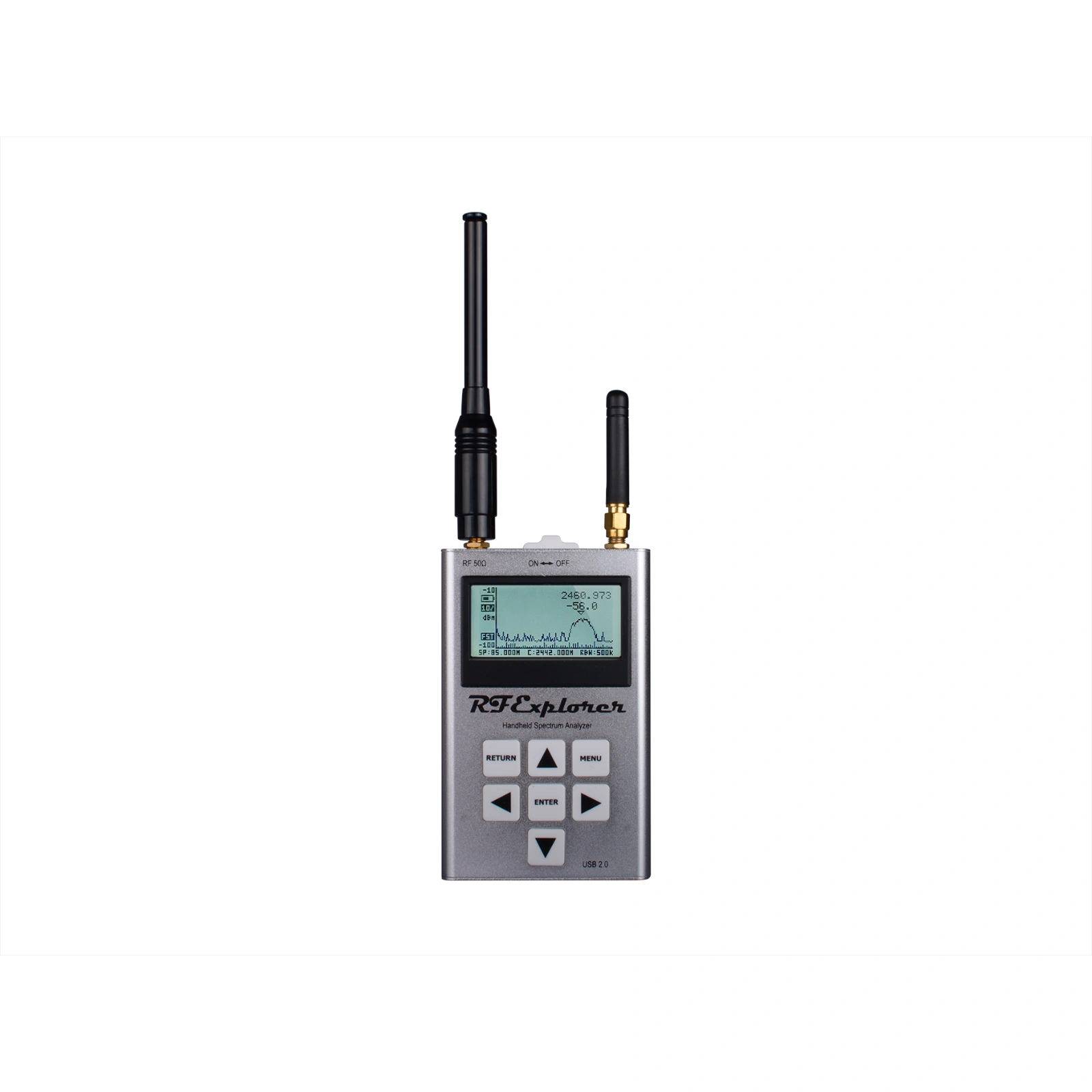

Генератор сигнала RF Explorer 3G построен на основе высокоинтегрированного синтезатора частоты и двойного балансного смесителя. Это обеспечивает высокую производительность при компактных размерах и низком энергопотреблении . Устройство работает в режиме реального времени, отображая на графическом LCD-дисплее спектрограмму с выбором режимов: пик-холд, нормальный, перезапись и усреднение.

Диапазон развертки регулируется от 112 кГц до 600 МГц. Полоса разрешения (RBW) автоматически выбирается от 2.6 до 600 кГц для детального анализа сигналов разной ширины. Встроенный аккумулятор емкостью 1800 мАч обеспечивает до 16 часов непрерывной работы. Заряжается через стандартный Mini-USB порт .

Технические характеристики и комплектация

Изучите детальные параметры RF Explorer 3G. Частотный диапазон охватывает 15–2700 МГц с разрешением по частоте 1 кГц и амплитудным разрешением 0.5 дБм. Уровень собственных шумов составляет -115 дБм для левого порта и -105 дБм для правого. Абсолютная максимальная входная мощность +30 дБм защищает входные цепи от повреждения.

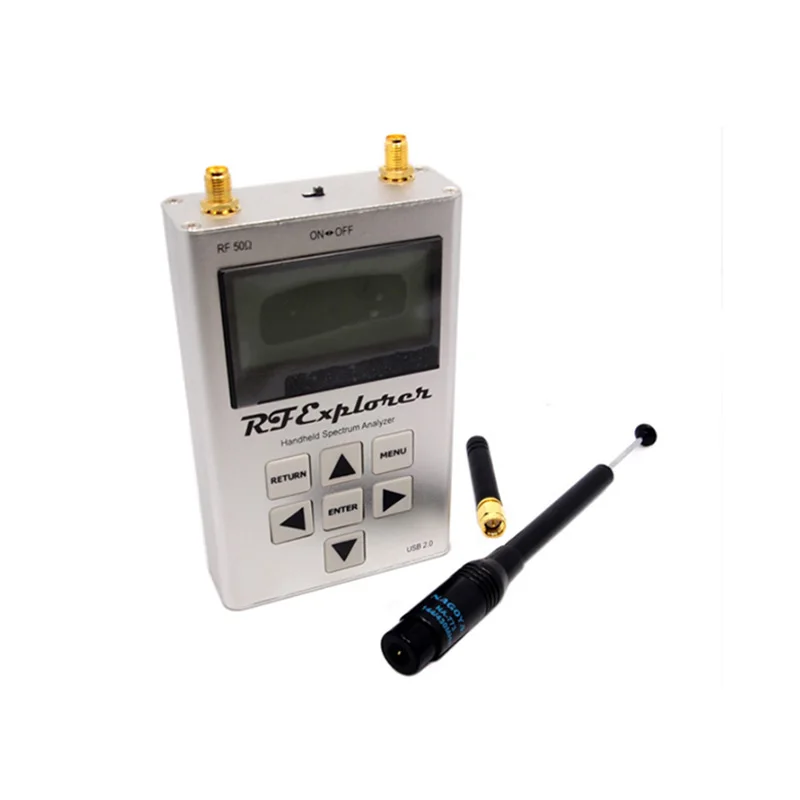

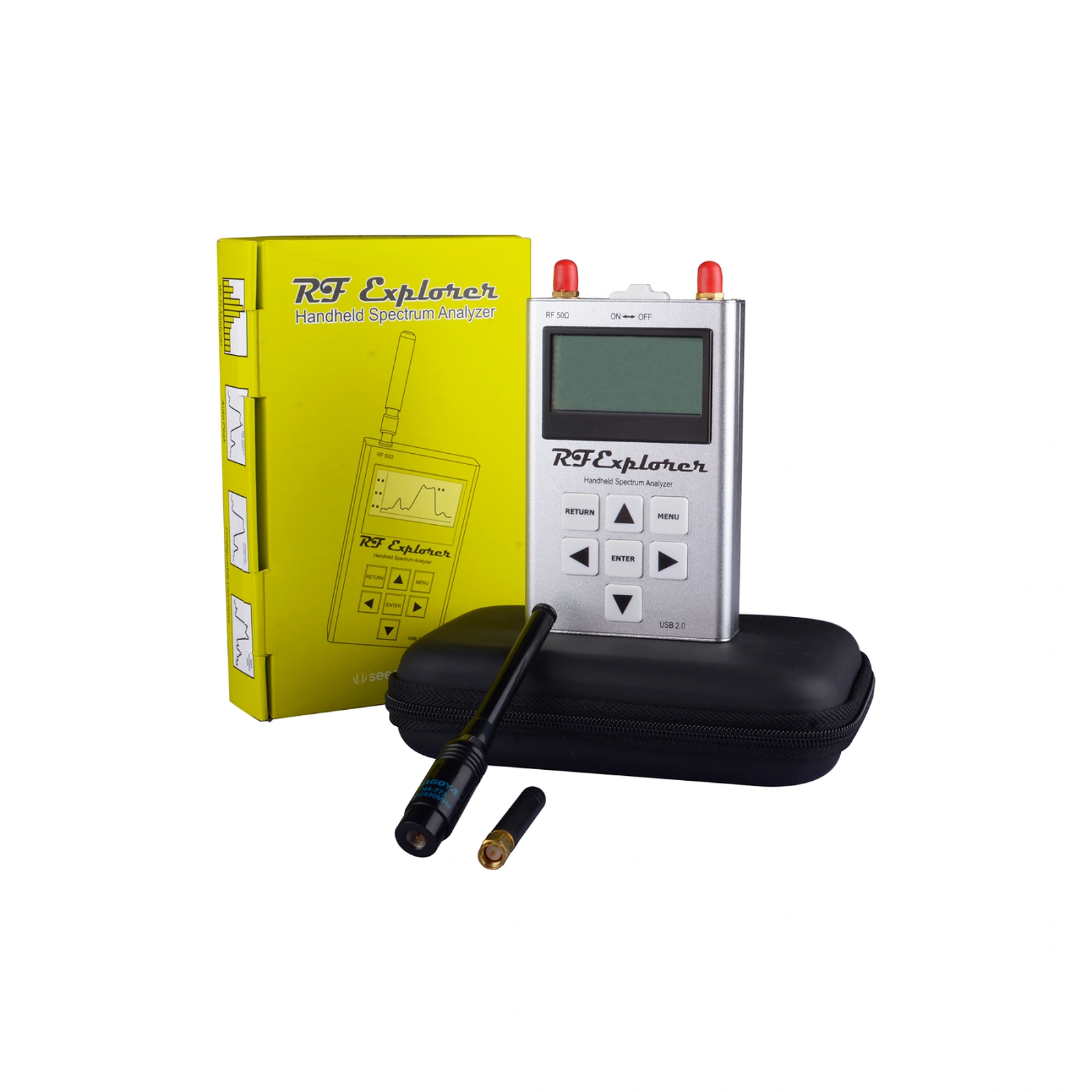

Корпус выполнен из прочного алюминия с размерами 113x70x25 мм и весом всего 185 грамм . В комплект поставки входят две антенны: широкополосная телескопическая Nagoya NA-773 для всех Sub-GHz частот и штыревая спиральная для диапазона 2.4 ГГц. Также имеется прочный EVA-кейс для хранения и транспортировки .

Сферы применения и эксплуатация

Генератор сигнала RF Explorer 3G незаменим для FPV-пилотов при поиске свободных каналов и выявлении источников помех на частотах 5.8 ГГц. Он широко используется профессиональными звукорежиссерами для координации работы беспроводных микрофонов и мониторов в диапазоне 500-800 МГц.

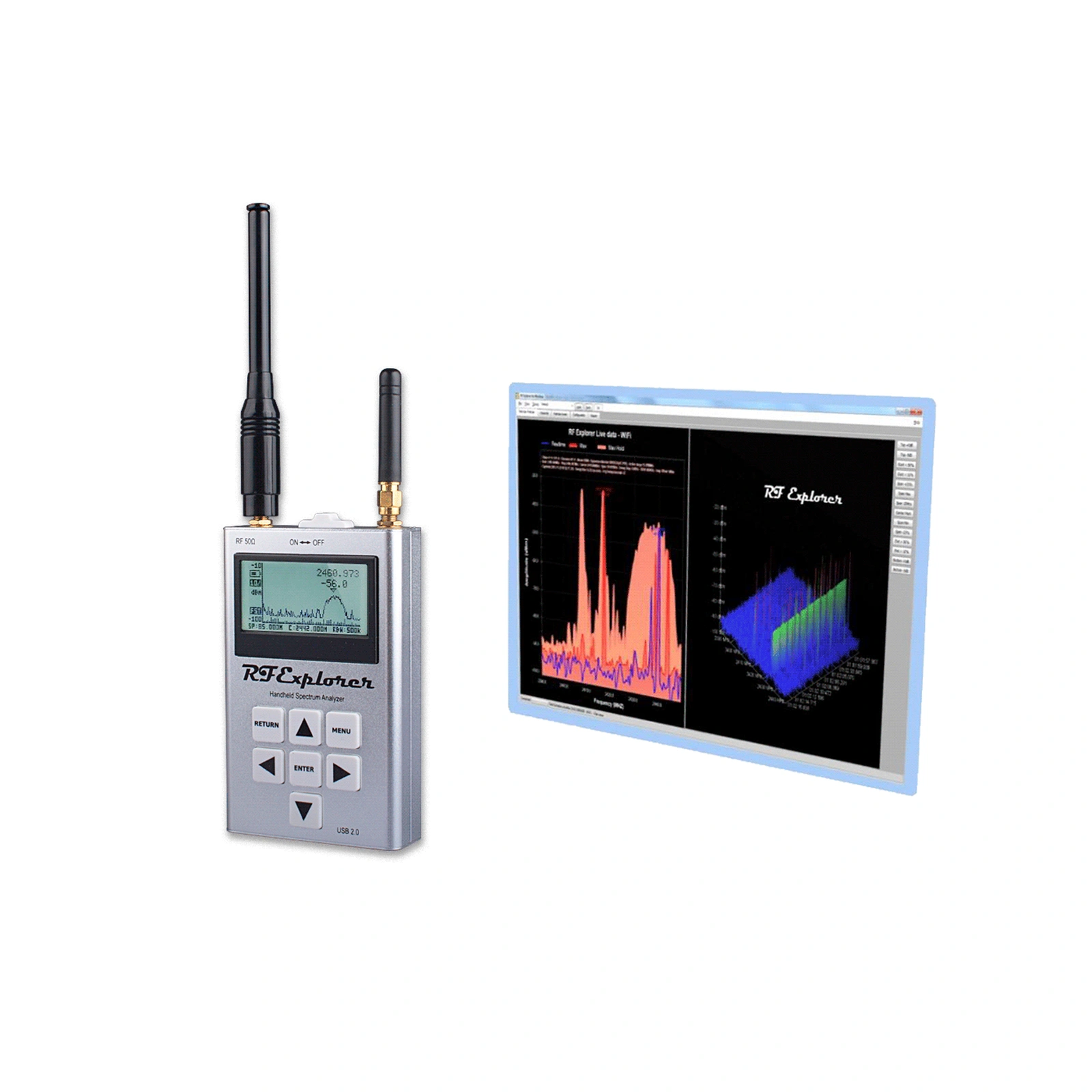

При подключении к компьютеру через Mini-USB доступно бесплатное ПО с расширенными функциями анализа, построением 3D-водопадов и экспортом данных. Устройство можно также подключать к смартфону через OTG-кабель и использовать с Android-приложением . Внутренний разъем для опциональных модулей расширения позволяет добавлять новые частотные диапазоны и функциональность в будущем .

Технические характеристики

• Диапазон частот: 15 2700 МГц
• Диапазон частот: 112 600 МГц.
• Графический ЖК-дисплей 128×64 пикселей, отличная видимость на открытом воздухе
• Клиент ПК с Windows поддерживает Windows XP/Vista/Win7 как 32, так и 64 бита.
• Подсветка для отличной видимости в помещении
• 2 стандартных разъема SMA 50 Ом, один для широкополосной телескопической антенны Nagoya NA-7773 в
• комплекте и еще один 2,4 ГГц для диапазона 15 2700 МГц со спиральной антенной в комплекте.
• Разрешение амплитуды: 0,5 дБм
• Динамический диапазон:
• Левый порт SMA (WSUB1G): от -115 дБм до 0 дБм
• Правый порт SMA (WSUB3G): от -110 дБм до -10 дБм
• Абсолютная максимальная входная мощность:
• Левый порт SMA (WSUB1G): +5 дБм
• Правый порт SMA (WSUB3G): +30 дБм
• Средний уровень шума (типичный): -110 дБм
• Стабильность и точность частоты (типичная): +-10 ppm.
• Стабильность и точность амплитуды (типичная): +-6 дБм
• Разрешение частоты: 1 кГц
• Полоса разрешения (RBW): автоматическая от 3 до 600 кГц.
• Вес: 185 г
• Размер: 113х70х25 мм.
