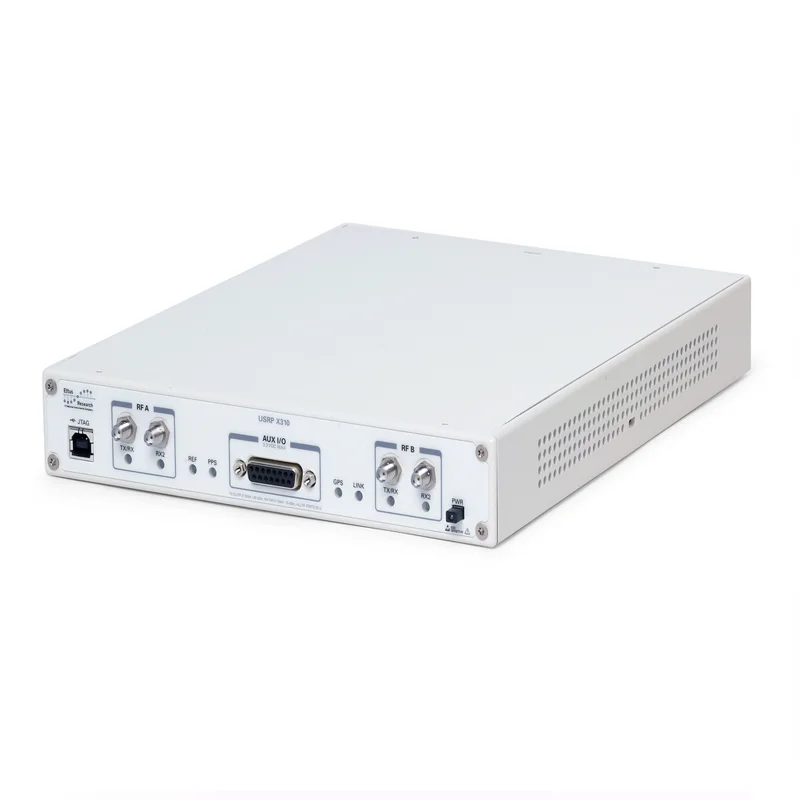

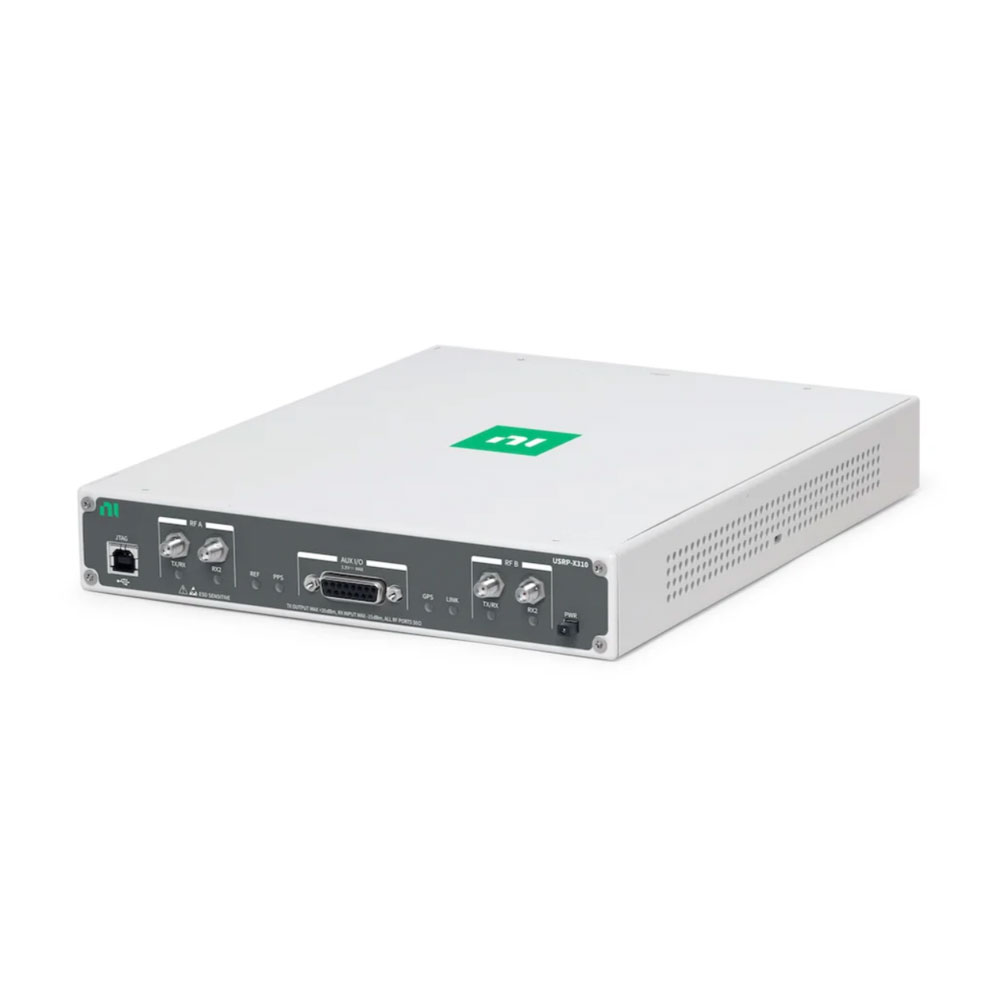

Платформа USRP X310

Закажите платформу USRP X310 для профессиональных радиотехнических исследований

Бренд USRP принадлежит Ettus Research. Компания входит в корпорацию National Instruments (NI). Ettus Research специализируется на программно-определяемых радио (SDR). В ассортименте есть модели USRP B200, B210, N320, E320 и X310. Также выпускаются платы расширения (дочерние платы) SBX, WBX, UBX, CBX. Продукция используется в телекоммуникациях, науке и оборонной промышленности.

• Максимальная частота дискретизации АЦП 200 Мвыб/с.
• Разрешение АЦП 14 бит для высокого динамического диапазона.
• Частота дискретизации ЦАП 800 Мвыб/с с разрядностью 16 бит.
• Высокостабильный локальный генератор с точностью 2.5 ppm.
• Компактный корпус 27.7×21.8×3.9 см и вес 1.7 кг.

Как работает программно-определяемая радиоплатформа

Аналоговый сигнал поступает на дочернюю плату SBX-120. АЦП преобразует его в цифровой поток с частотой 200 МГц. FPGA обрабатывает данные и передаёт их на хост-компьютер. На передачу цифровой поток идёт на ЦАП (800 Мвыб/с). Преобразованный аналоговый сигнал выходит через плату SBX-120. Вы управляете радио с помощью ПК.

Технические характеристики и функционал

Модель USRP X310 потребляет 45 Вт с двумя платами SBX-120. АЦП имеет максимальную частоту дискретизации 200 Мвыб/с. Разрешение АЦП составляет 14 бит. ЦАП работает на частоте 800 Мвыб/с. Разрешение ЦАП равно 16 бит. Максимальная скорость обмена с хостом 200 Мвыб/с для 16-битных данных. Точность локального генератора 2.5 ppm. Выходная мощность сигнала >10 дБм. Размеры прибора 27.7×21.8×3.9 см. Вес с двумя платами SBX-120 составляет 1.7 кг.

Платформа идеально подходит для разработки систем связи. Используется для создания прототипов 5G/6G и LTE. Применяется в когнитивном радио и радиомониторинге. Позволяет исследовать каналы передачи данных и помехи. Работает с GNU Radio, LabVIEW и другими SDR-средами. Дочерние платы SBX-120 покрывают диапазон от 400 МГц до 4.4 ГГц.

• Потребляемая мощность (2 платы SBX-120): 45 Вт
• Частота дискретизации АЦП (максимальная): 200 Мвыб/с
• Разрешение АЦП: 14 бит
• Частота дискретизации ЦАП: 800 Мвыб/с
• Разрешение ЦАП: 16 бит
• Максимальная скорость обмена с хостом (16 бит): 200 Мвыб/с
• Точность локального генератора: 2,5 ppm
• Выходная мощность: >10 дБм
• Размеры: 27,7 x 21,8 x 3,9 см
• Вес (с двумя платами SBX-120): 1,7 кг
