Плата LILYGO T-PCIE-SIM

Закажите универсальную плату LILYGO T-PCIE-SIM для ваших IoT-проектов и систем телеметрии!

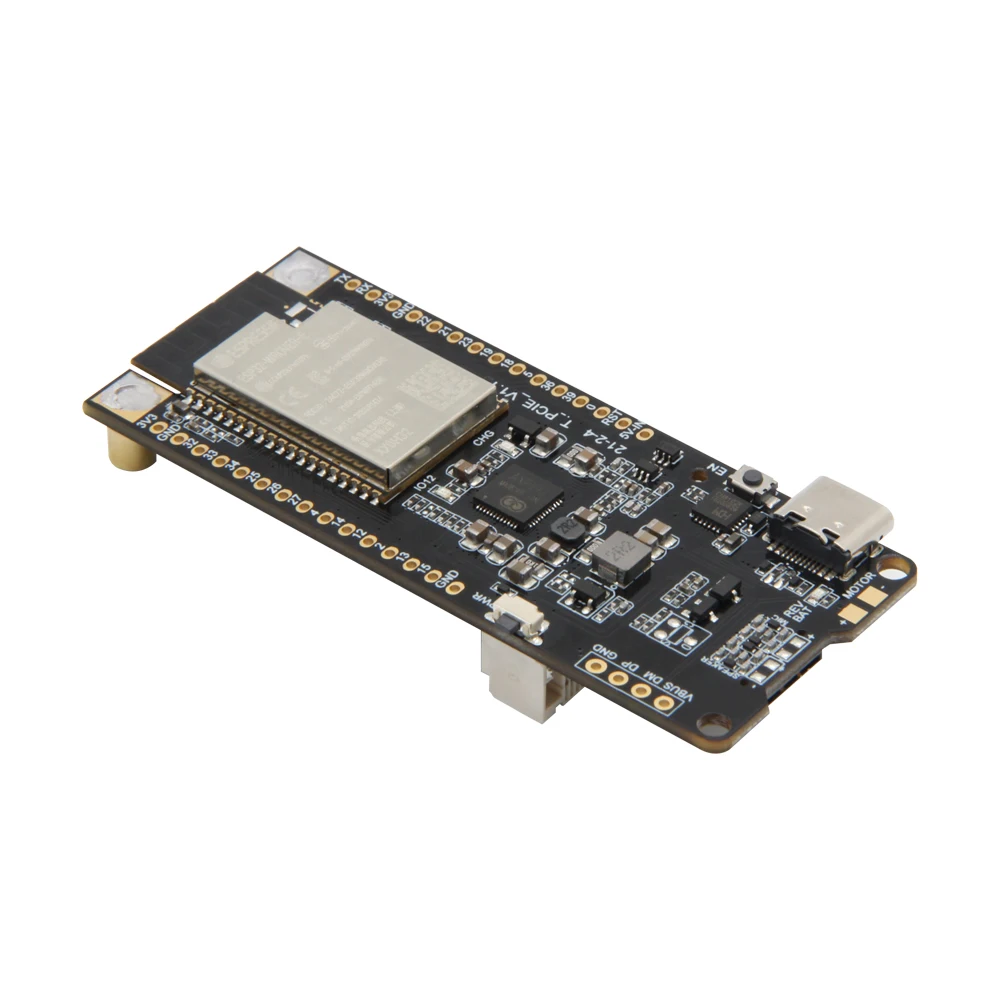

Получите мощную платформу разработки, объединяющую возможности 4G LTE и GPS. Плата LILYGO T-PCIE-SIM построена на базе ESP32-WROVER с двухъядерным процессором Xtensa LX6. Встроенный модуль SIM7600E обеспечивает связь в сетях 4G, 3G и 2G по всему миру. Устройство идеально подходит для создания наземных станций, систем удаленного мониторинга и геолокации. Выбирайте проверенное решение для ваших проектов.

• 4G LTE и GPS на одной плате. Встроенный SIM7600E поддерживает 4G LTE Cat 1 (до 10 Мбит/с) и GNSS (GPS, ГЛОНАСС, Beidou).

• Мощный микроконтроллер ESP32. Двухъядерный процессор Xtensa LX6, 16 МБ Flash и 8 МБ PSRAM для сложных вычислений.

• Широкий диапазон частот. Поддержка LTE-FDD, LTE-TDD, HSPA+, GSM/GPRS/EDGE для работы в любых сетях.

• Удобные интерфейсы и питание. USB Type-C, слот для microSD, разъемы для антенн, работа от батареи 3.7–4.2 В.

• Простота разработки. Полная совместимость с Arduino IDE, PlatformIO, MicroPython и готовые библиотеки на GitHub.

Принцип работы и особенности платы

Плата LILYGO T-PCIE-SIM работает как полноценный промышленный контроллер. Микроконтроллер ESP32 управляет логикой, обрабатывает данные и передает их через Wi-Fi или Bluetooth. Основная функция — сотовая связь — реализована через модуль SIM7600E, который подключается по интерфейсу mini-PCIe. Управление модулем осуществляется с помощью AT-команд, поддерживающих весь спектр функций: звонки, SMS, передача данных и определение местоположения.

Встроенный GNSS-приемник L76K одновременно работает с GPS, ГЛОНАСС и Beidou, обеспечивая высокую точность позиционирования. Плата имеет слот для карт памяти microSD и поддерживает зарядку литиевых аккумуляторов.

Плата идеально подходит для создания наземных станций телеметрии для FPV-дронов, систем удаленного мониторинга и управления, трекеров для транспорта, умных сельскохозяйственных датчиков и промышленных контроллеров. Благодаря широкому диапазону рабочих температур и поддержке основных спутниковых систем, она станет надежной основой для проектов в полевых условиях.

Технические характеристики

• Набор микросхем: ESP32-WROVER-B
• Память: 16 МБ
• PSRAM: 8 МБ
• SRAM: 520 кБ SRAM
• Кнопка: Переключатель питания PWR, сброс настроек
• USB на TTL: CH9102F
• Встроенные часы: Кварцевый генератор с частотой 40 МГц
• Периферийные устройства: Слот для SIM-карты Nano, слот для карты Mini PCIE
• Антенна: Встроенная антенна (по умолчанию)
• Рабочее напряжение: 2,7 В-3,6 В
• Ток в режиме ожидания: Около 700 мкА
• Диапазон рабочих температур: -40℃ ~ +85℃
• Размер: 75*33*10.5 мм
• Вес: 14,5 г.
