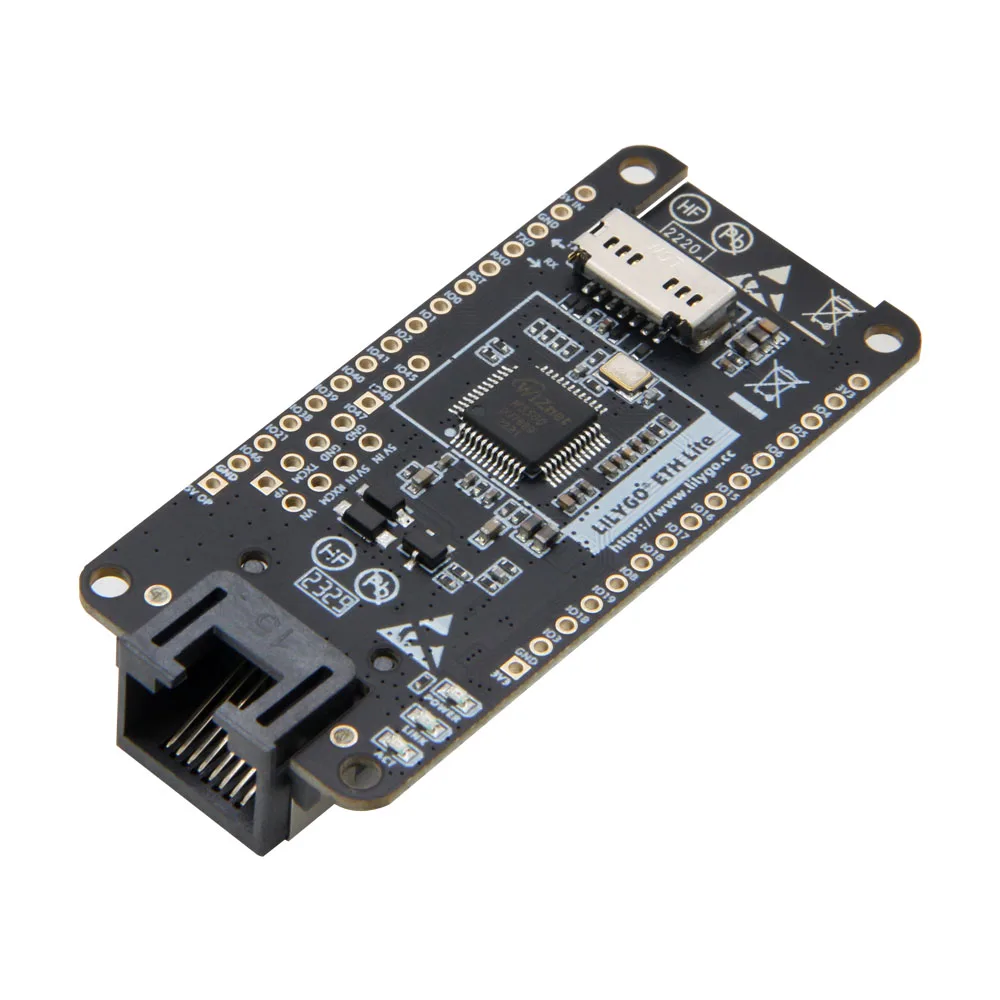

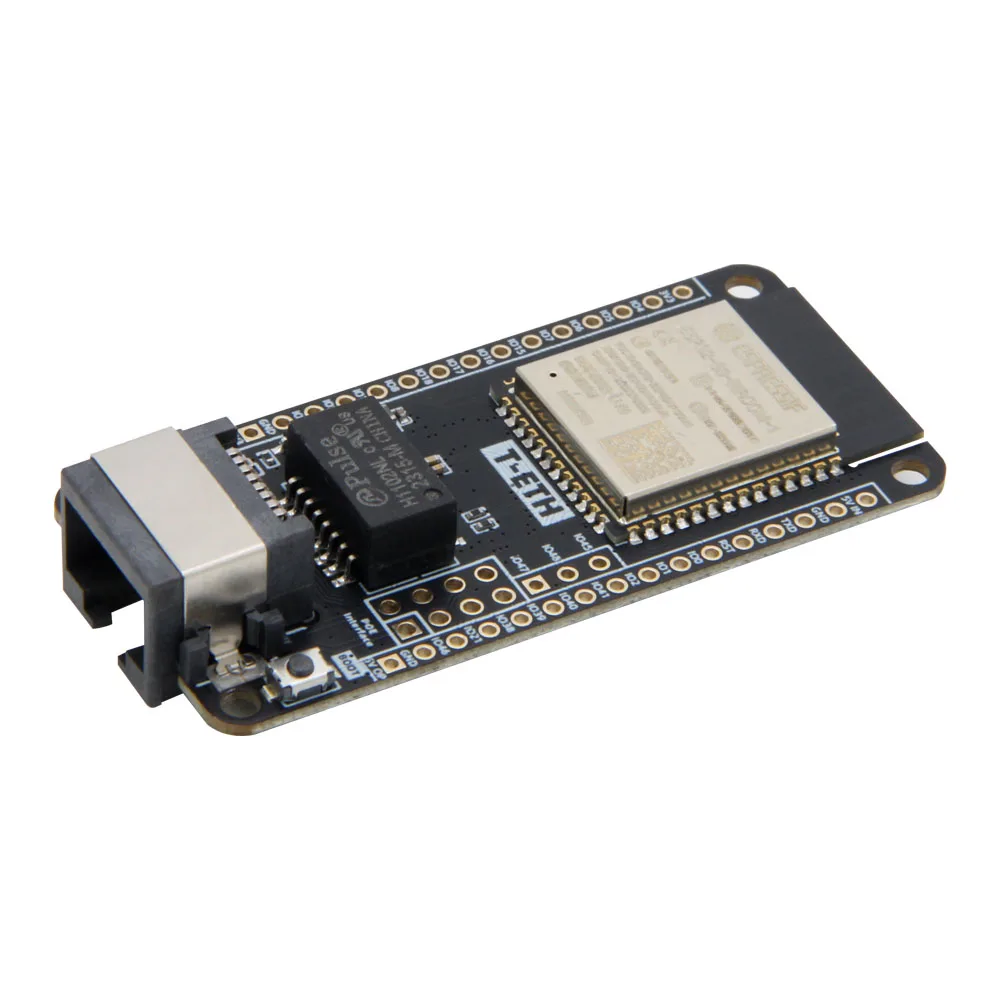

Плата LILYGO T-ETH-Lite

Выбирайте плату LILYGO T-ETH-Lite для надёжных проводных проектов на ESP32!

Получите мощную платформу для интернета вещей и промышленной автоматизации. Плата LILYGO T-ETH-Lite сочетает гибкость беспроводного модуля ESP32-S3 и стабильность проводного Ethernet-подключения. Она оснащена 16 МБ Flash и 8 МБ PSRAM для сложных приложений, слотом для карт памяти microSD и удобными интерфейсами расширения. Поддержка опционального PoE (питание по Ethernet) упрощает развёртывание в полевых условиях . Выбирайте надёжное решение для ваших проектов.

• Два варианта исполнения. Версия на ESP32 с контроллером RTL8201 или на ESP32-S3 с W5500 для гибкого выбора .

• Большой объём памяти. 16 МБ Flash и 8 МБ PSRAM для обработки данных и сложных прошивок .

• Стабильный проводной Ethernet. Полноценный 10/100 Мбит/с Ethernet через SPI-контроллер W5500 (в версии S3) .

• Опциональное питание PoE. Возможность питания по Ethernet с использованием дополнительного PoE-щита .

• Гибкость расширения. Слот TF-карты, два 15-контактных разъёма GPIO, USB Type-C для программирования .

Принцип работы и возможности для разработчика

Плата LILYGO T-ETH-Lite построена на базе мощного микроконтроллера ESP32-S3 (или ESP32 в другой версии), который управляет всеми функциями устройства. Встроенный Ethernet-контроллер W5500 (или RTL8201) подключается к микроконтроллеру по интерфейсу SPI, обеспечивая стабильную проводную сеть . Благодаря поддержке PoE, плата может получать питание непосредственно через сетевой кабель, что упрощает монтаж в удалённых местах.

Слот для TF-карты позволяет хранить большие объёмы данных, например, логи с датчиков или файлы веб-сервера . Разработка ведётся в средах Arduino IDE и PlatformIO, а на GitHub доступны многочисленные примеры: веб-сервер, MQTT-клиент, OTA-обновления и работа с SD-картой.

Технические характеристики

• Двухъядерный микропроцессор MCU ESP32-S3R8 LX7
• Беспроводная связь 2,4 ГГц Wi-Fi и Bluetooth 5 (LE)
• Разработка на Arduino, платформа LO-IDE, ESP-IDF
• Объем флэш-памяти 16 МБ
• Объем PSRAM 8 МБ
• Размер 50 X 67 мм
• Зарядка через USB 5 В 500 мА.
