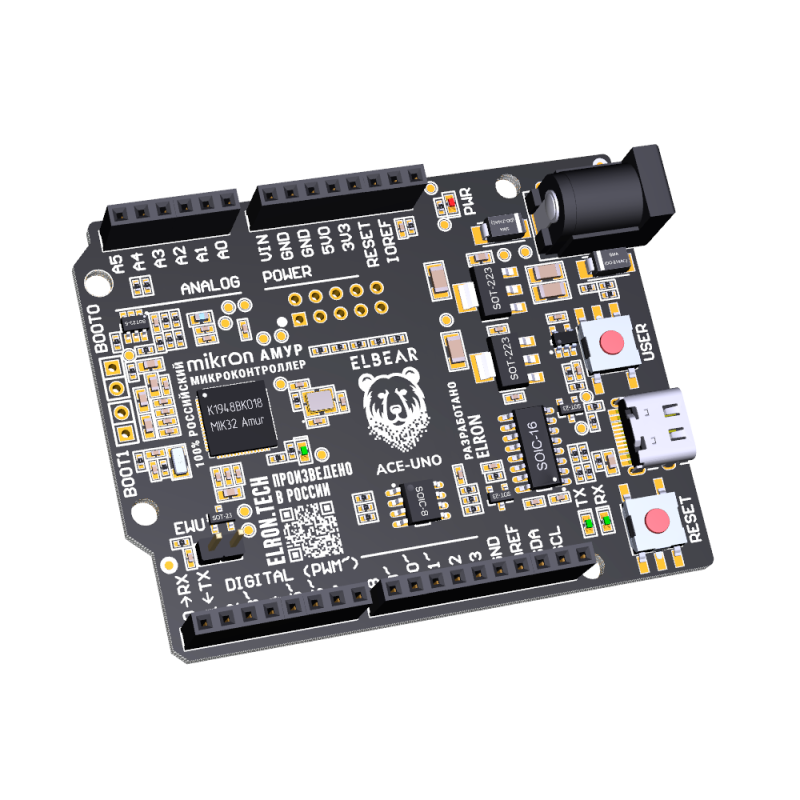

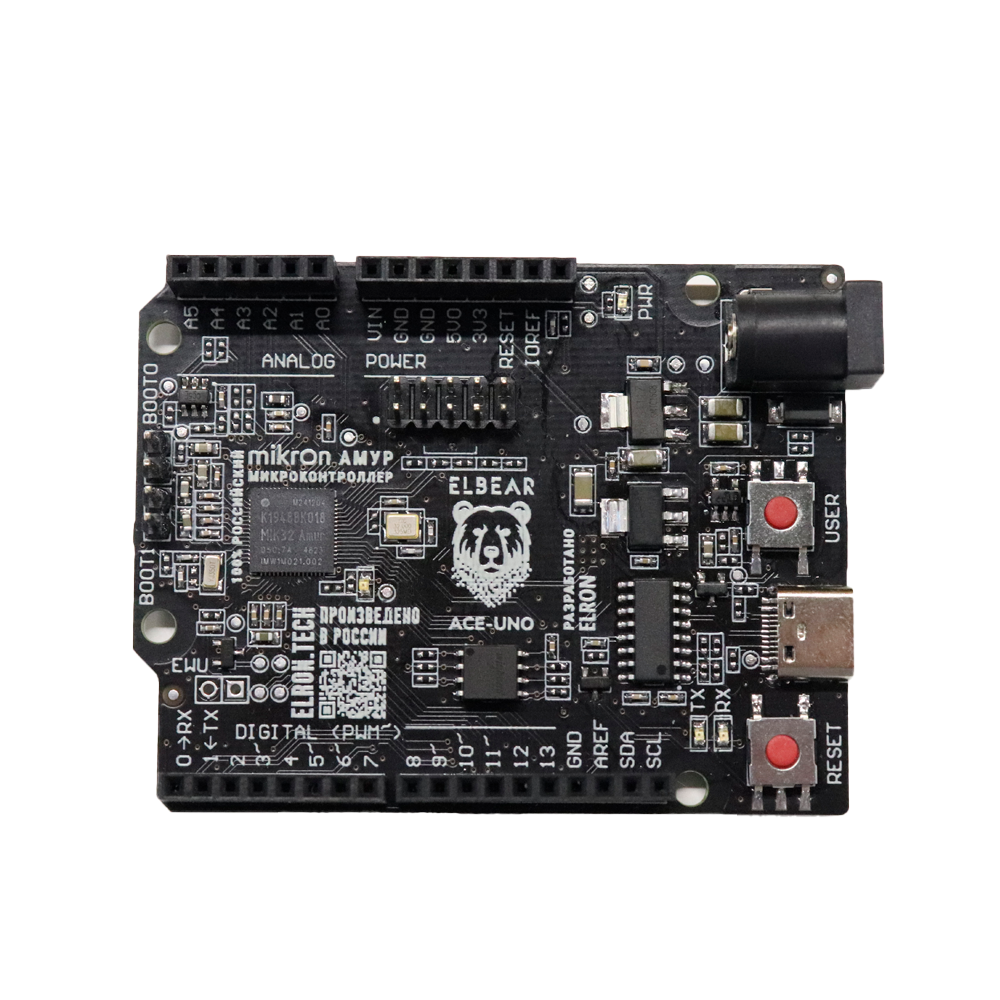

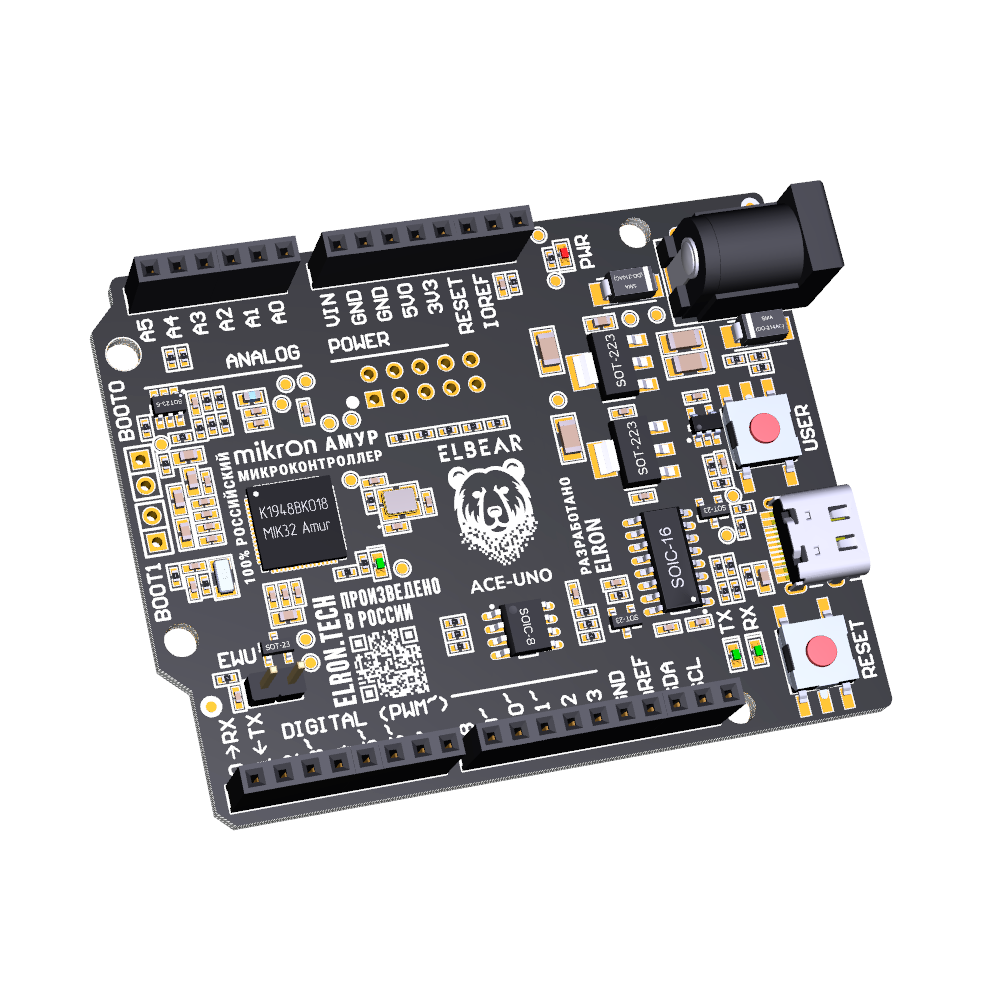

Плата ELBEAR ACE-UNO AC VER

Закажите плату ELBEAR ACE-UNO AC VER по доступной цене!

Плата ELBEAR ACE-UNO AC VER создана для проектов в робототехнике и авиамоделировании. Её сердце — микроконтроллер MIK32 АМУР на RISC-V с тактовой частотой 32 МГц. Это обеспечивает высокую производительность для управления полётом, обработки данных с датчиков и связи с внешними модулями.

Устройство поддерживает напряжение питания 7–12 В, что идеально для интеграции в бортовые системы дронов. Логические уровни 3,3 В совместимы с современными сенсорами и периферией. Память FLASH на 32 Мбайт позволяет хранить сложные прошивки, а 16 Кбайт ОЗУ справятся с обработкой данных в реальном времени.

Надёжность и адаптивность

ELBEAR ACE-UNO AC VER сохраняет стабильность работы при температурах от -20°C до +60°C. Это важно для дронов, используемых в жарком климате или на высоте. Защита от короткого замыкания и переполюсовки снижает риски повреждения компонентов.

Плата совместима с популярными ESC-контроллерами, GPS-модулями и камерами из ассортимента COPTERPARTS. Например, её можно интегрировать с системой стабилизации CAM-STABILIZE PRO или телеметрией AIRLINK-TX200. Это упрощает сборку комплексных решений для съёмки или доставки.

Для ELBEAR ACE-UNO AC VER доступны готовые библиотеки под Arduino IDE и PlatformIO. Шаблоны кода для управления моторами, парсинга GPS-данных или работы с радиоканалом экономят время. Активное сообщество разработчиков делится проектами на форуме COPTERPARTS.

Монтажные отверстия под винты M3 и компактный размер (68×53 мм) облегчают установку в рамы квадрокоптеров. Плата поставляется с тестовым скетчем для проверки базовых функций. Обновления прошивки загружаются через USB-C без внешних программаторов.

Гибкие возможности подключения и интерфейсы

ELBEAR ACE-UNO AC VER предлагает 14 цифровых входов/выходов, включая 6 ШИМ-каналов для точного управления моторами и сервоприводами. Шесть аналоговых входов с разрешением 12 бит (до 1 МГц) подойдут для подключения датчиков температуры, давления или GPS.

Плата поддерживает UART, I2C и SPI — по два интерфейса каждого типа. Это упрощает подключение дисплеев, радиомодулей, IMU-датчиков и других компонентов. Встроенная EEPROM на 8 Кбайт сохраняет настройки даже после отключения питания.

ELBEAR ACE-UNO AC VER — универсальное решение для сборки, ремонта и модернизации коптеров. Совместимость с популярными библиотеками и экосистемой Arduino Uno ускоряет разработку. Выбирайте эту плату для проектов, где важны надёжность, скорость и гибкость конфигурации.

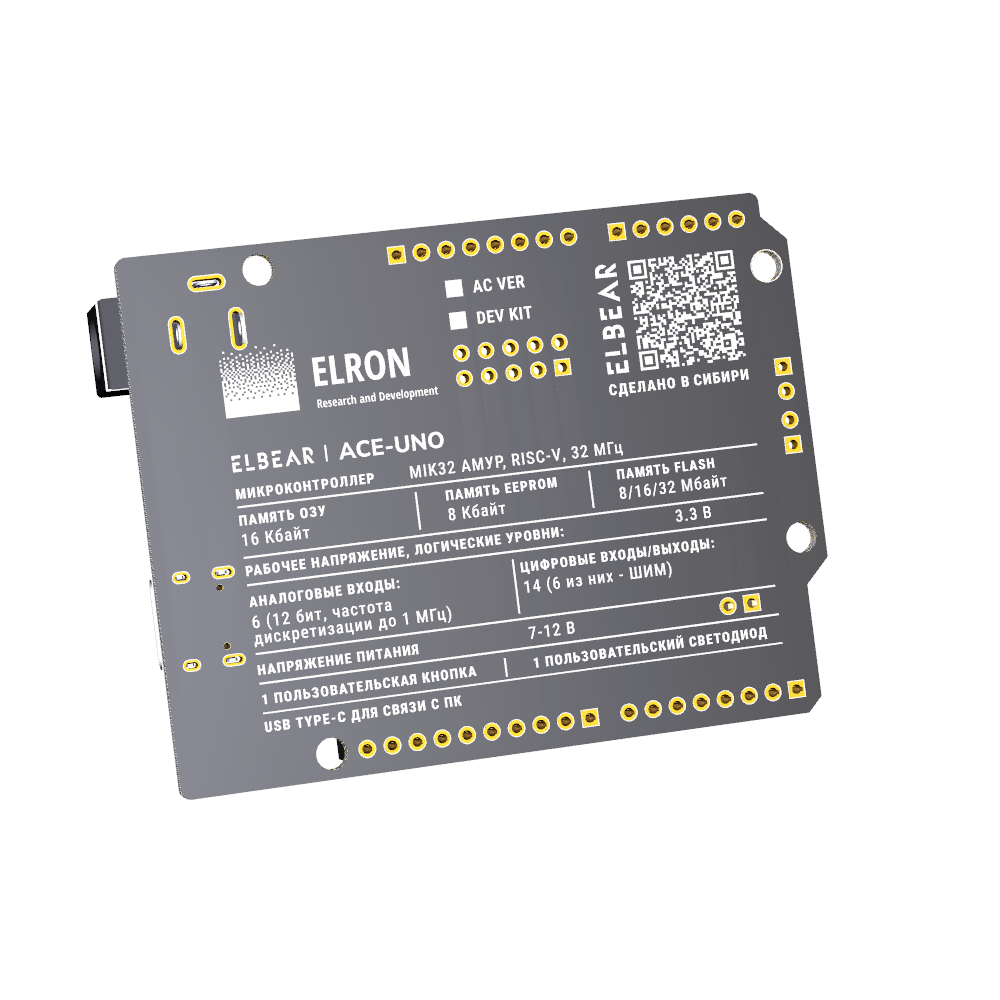

Технические характеристики

• Микроконтроллер: MIK32 АМУР, RISC-V, 32 МГц
• Память ОПЗУ: 256 бит
• Память ОЗУ: 16 Кбайт
• Память EEPROM: 8 Кбайт
• Память FLASH: 32 Мбайт
• Рабочее напряжение, логические уровни**: 3,3 В
• Аналоговые входы: 6 (12 бит, частота дискретизации до 1 МГц)
• Цифровые входы/выходы: 14 (6 из них могут использоваться в качестве ШИМ)
• Интерфейсы
• UART – есть, 2 шт.
• I2C – есть, 2 шт.
• SPI – есть, 2 шт.
• Напряжение питания: 7-12 В.
