Плата для разработки Atmel-ICE Basic Kit

Выбирайте универсальный программатор-отладчик Atmel-ICE Basic Kit для профессиональной разработки!

Получите мощный инструмент для отладки и программирования микроконтроллеров AVR и SAM. Atmel-ICE Basic Kit поддерживает все основные интерфейсы подключения: JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE . Устройство работает с микроконтроллерами 8-бит AVR, 32-бит AVR, XMEGA и ARM Cortex-M (SAM) . Выбирайте проверенное решение для ваших проектов.

• Универсальность подключения. Поддержка JTAG, SWD, PDI, TPI, aWire, SPI, debugWIRE и UPDI .

• Широкий диапазон напряжений. Работа с целевыми устройствами от 1.62 до 5.5 В .

• Высокая скорость отладки. JTAG до 7.5 МГц, SWD до 10 МГц, поддержка USB 2.0 high-speed .

• Большое количество точек останова. До 128 программных точек для детальной отладки кода .

• Полная совместимость с Atmel Studio. Интеграция со средой разработки Microchip .

Принцип работы и особенности использования

Atmel-ICE Basic Kit подключается к компьютеру через USB 2.0 high-speed и питается от шины USB . Устройство позволяет выполнять полноценную внутрисхемную отладку: устанавливать точки останова, просматривать содержимое памяти и регистров, выполнять пошаговое исполнение кода . Программатор поддерживает все основные интерфейсы, включая JTAG (32 кГц – 7.5 МГц), SWD (32 кГц – 10 МГц), PDI (32 кГц – 7.5 МГц) и debugWIRE (4 кбит/с – 0.5 Мбит/с) .

Комплектация и сферы применения

Базовый комплект (ATATMEL-ICE-BASIC) включает программатор-отладчик в защитном корпусе, USB-кабель Micro-B и IDC-кабель с разъемами 10-pin 50-mil и 6-pin 100-mil . Устройство предназначено для профессиональной разработки встраиваемых систем на базе микроконтроллеров Microchip. Идеально подходит для отладки прошивок дронов, робототехники, систем автоматизации и интернета вещей.

Характеристики:

• Напряжение интерфейса: 1.62 ー 5.5V
• Частота JTAG: 32 кГц ー 7.5 МГц
• Частота PDI: 32 кГц ー 7.5 МГц
• Скорость отладки: 4kbit/s ー 0.5Mbit/s
• Скорость передачи данных: 7.5kbit/s ー 7Mbit/s
• Частота SPI: 8 кГц ー 5 МГц
• Частота SWD: 32 кГц ー 2 МГц
• Интерфейс PC: USB 2.0 high speed

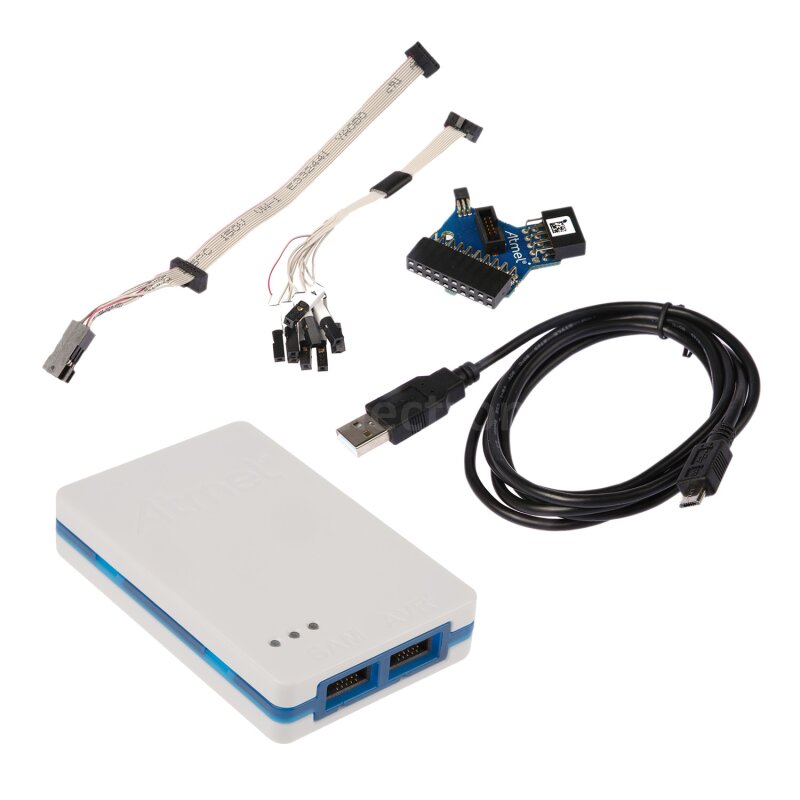

В комплект входит:

• Модуль Atmel-ICE
• USB-кабель (1,8 м, высокоскоростной, micro-B)

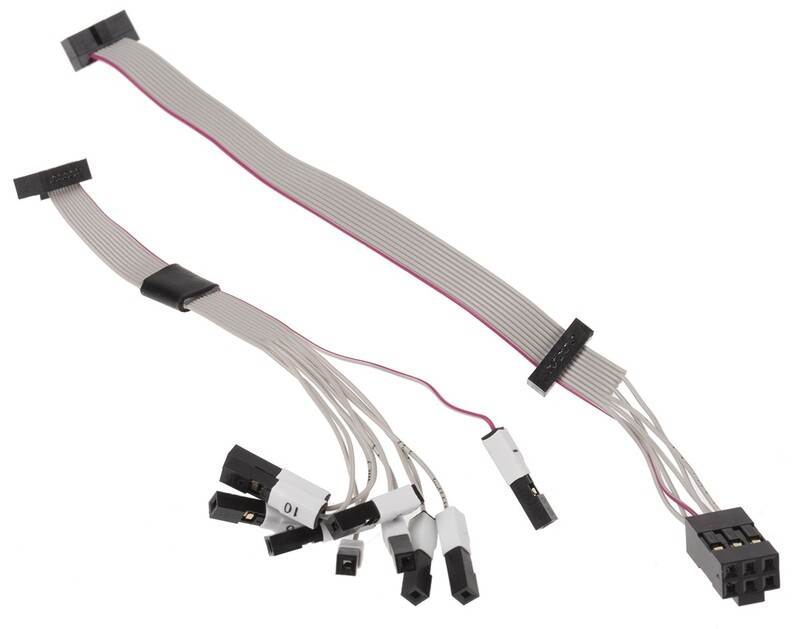

• Плоский кабель IDC с 10-pin разъемом 50 mil и 6-контактным разъемом 100 mil
• Многофункциональная плата адаптера
• 10-контактный плоский кабель
• 10pin 100mil кабель свободного назначения
• ISP переходник с 6-ти на 10-ти пиновый разъем.
