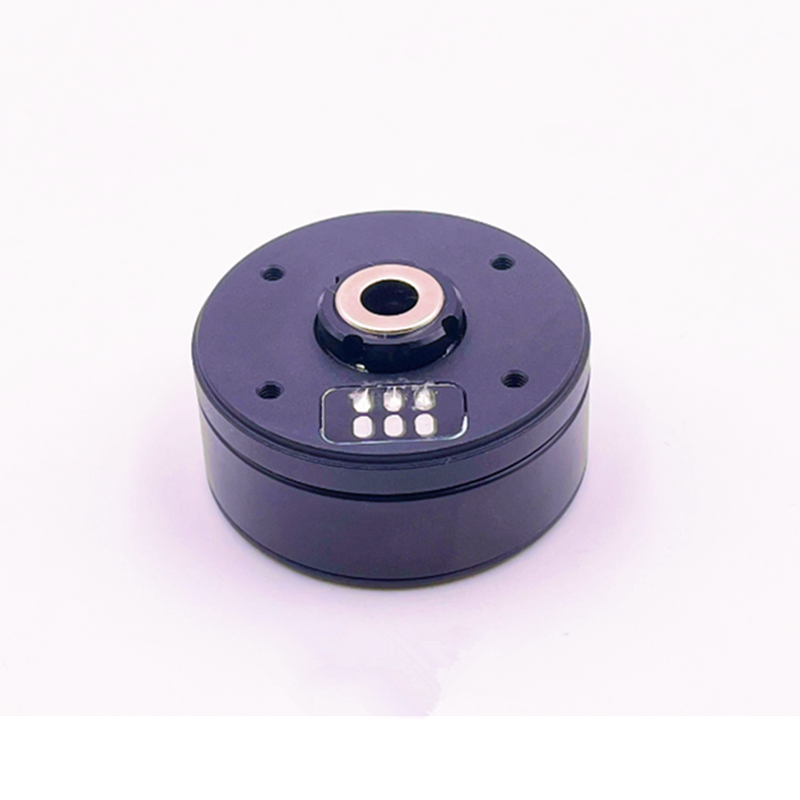

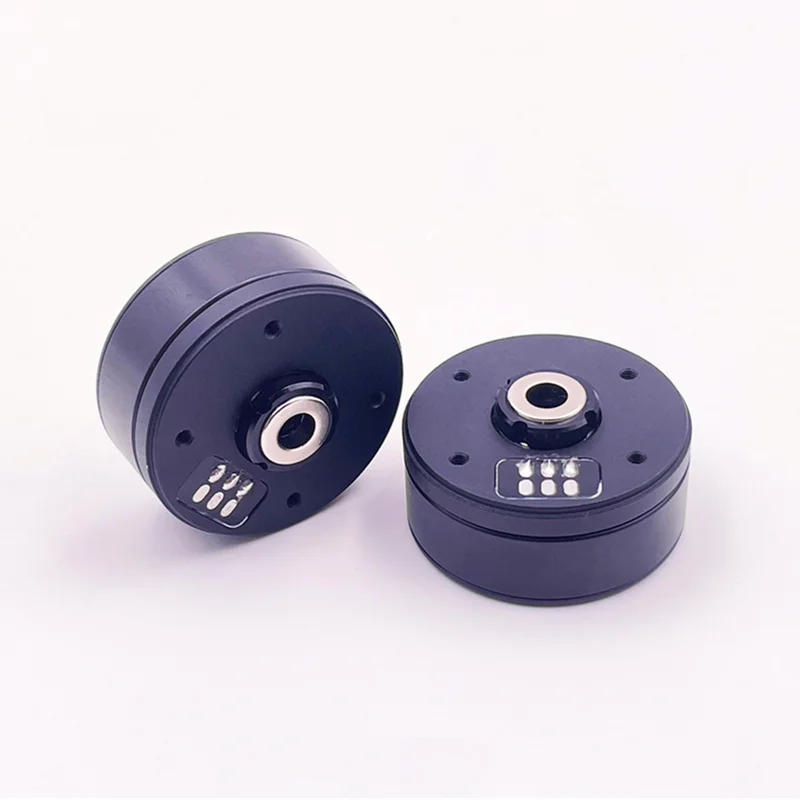

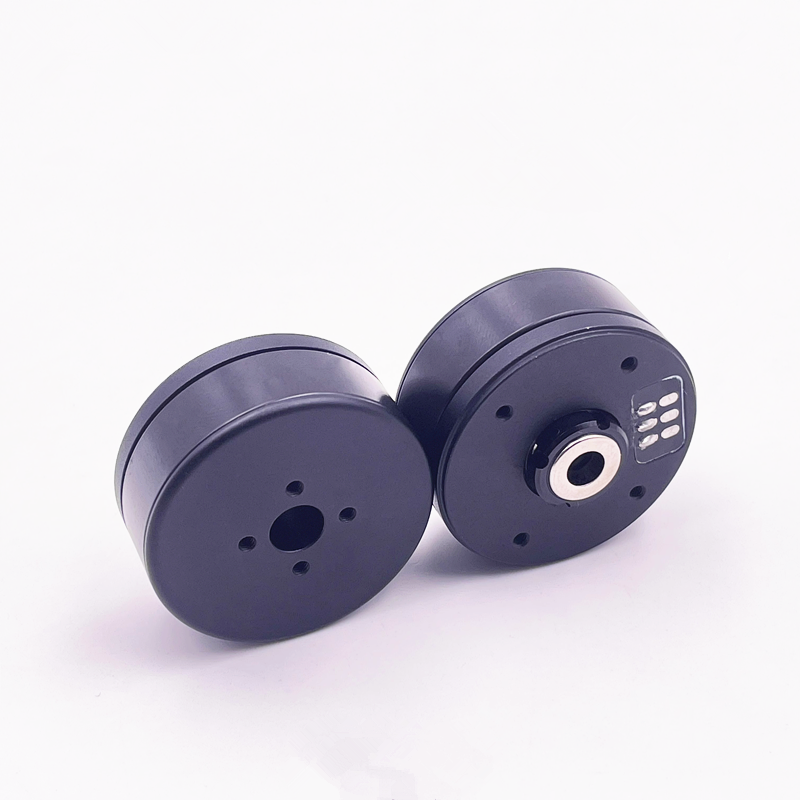

Мотор PM2806 для подвеса

Выберите мотор PM2806 для стабилизации подвеса вашего дрона

Бренд PM специализируется на прецизионных моторах для систем стабилизации. Компания выпускает двигатели для подвесов камер, карданов и роботов. В ассортименте есть модели с энкодерами разных типов. Продукция предназначена для FPV, кинематографии и промышленности.

• Компактный вес 45 граммов для лёгких подвесов.
• Два варианта энкодера AS5048A или AS5600.
• Номинальный момент 0.06 Н·м для точного позиционирования.
• Низкое сопротивление 5 Ом для энергоэффективности.
• Широкий диапазон рабочих температур от -20 до 80°C.

Как работает мотор для подвеса

Встроенный энкодер отслеживает угол поворота ротора. Контроллер подаёт ток на обмотки статора. Создаваемый момент удерживает камеру в заданном положении. При движении дрона мотор компенсирует вибрации. Вы получаете плавную и стабильную картинку.

Технические характеристики и функционал

Номинальное напряжение мотора 12 вольт. Номинальный ток 0.81 ампера. Номинальный момент 0.06 Н·м. Номинальная скорость 2060 оборотов в минуту. Максимальная скорость 2570 об/мин. Стопорный момент (удержания) 0.09 Н·м. Стопорный ток 1.22 ампера. Сопротивление между фазами 5.00 Ом. Индуктивность между фазами 1.51 мГн. Постоянная скорости 121 об/мин/В. Постоянная момента 0.07 Н·м/А. Инерция ротора 51 г·см².

Количество пар полюсов 7. Вес двигателя 45 граммов. Рабочая температура от -20 до 80°C. Максимальная температура размагничивания 120°C. Тип энкодера AS5048A или AS5600 (на выбор). Габаритные размеры с задней крышкой: диаметр 34.6 мм, высота 15.3 мм (22.3 мм).

Мотор подходит для двухосевых и трёхосевых подвесов. Он обеспечивает плавное слежение за объектом. Энкодеры высокой точности исключают рывки. Низкий вес не перегружает дрон. Работа при отрицательных температурах позволяет снимать зимой.

• Номинальное напряжение: 12 В
• Номинальный ток: 0.81 А
• Номинальный момент: 0.06 Н·м
• Номинальная скорость: 2060 об/мин
• Максимальная скорость: 2570 об/мин
• Момент удержания (стопорный момент): 0.09 Н·м
• Ток удержания (стопорный ток): 1.22 А
• Сопротивление между фазами: 5.00 Ом
• Индуктивность между фазами: 1.51 мГн
• Постоянная скорости: 121 об/мин/В
• Постоянная момента: 0.07 Н·м/А
• Инерция ротора: 51 г·см²
• Количество пар полюсов: 7
• Вес двигателя: 45 г
• Рабочая температура: от -20 до 80 °C
• Максимальная температура размагничивания: 120 °C
• Тип энкодера: AS5048A / AS5600
• Габаритные размеры (с задней крышкой): 34.6 мм / 15.3 мм (22.3 мм)
