Модуль передатчика LILYGO TTGO Meshtastic T-Beam V1.1 ESP32

Выбирайте модуль LILYGO TTGO Meshtastic T-Beam V1.1 ESP32 для дальних LoRa-проектов и GPS-трекинга!

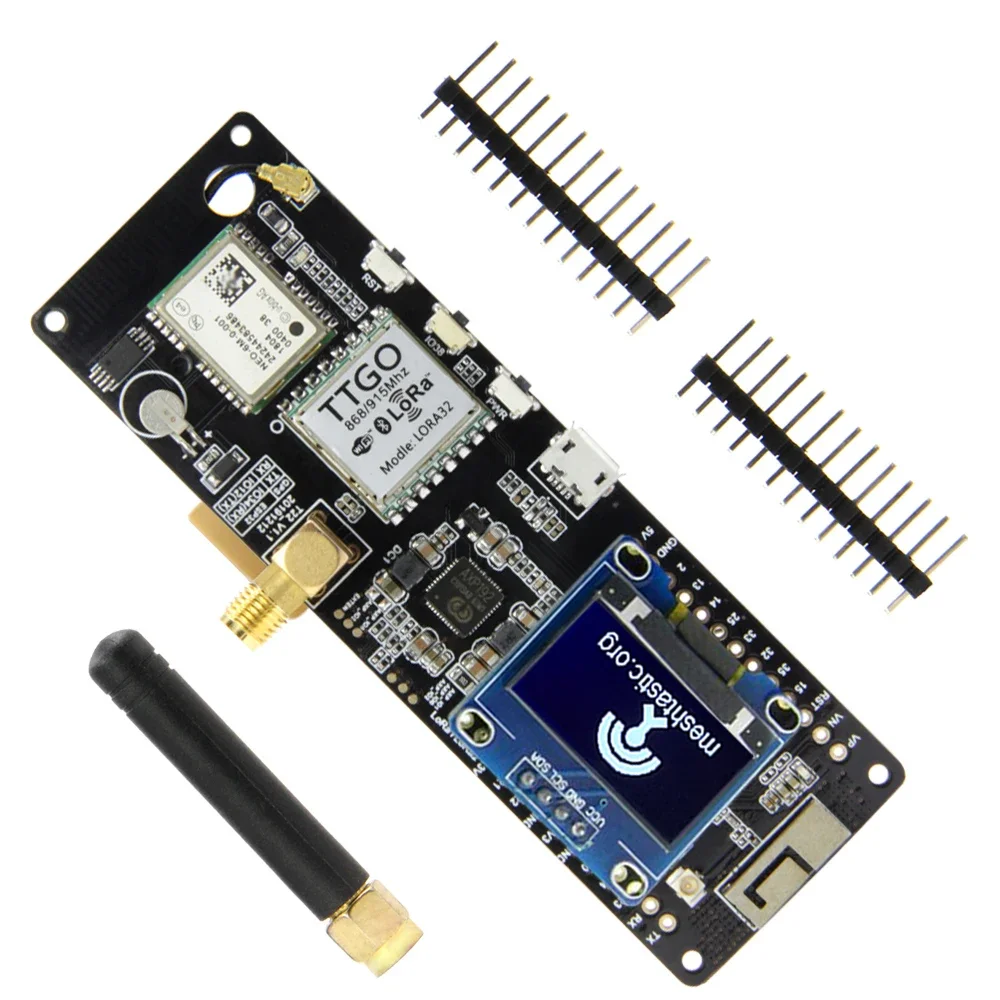

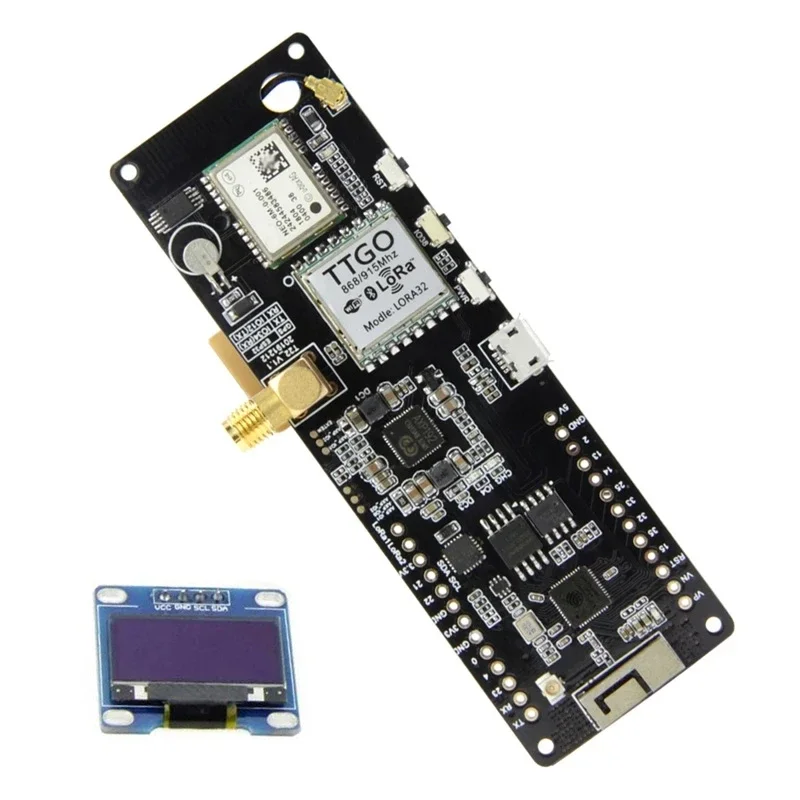

Получите компактную и мощную платформу для автономных систем связи и геолокации. Модуль TTGO T-Beam V1.1 объединяет микроконтроллер ESP32, дальнобойный LoRa-трансивер SX1262, приёмник GPS NEO-6M и держатель для батареи 18650. Встроенный OLED-дисплей отображает координаты и статус работы. Это идеальное решение для создания децентрализованных Mesh-сетей Meshtastic, портативных трекеров и полевых IoT-устройств.

• Дальнобойная LoRa-связь. Трансивер SX1262 обеспечивает передачу данных на километры при сверхнизком энергопотреблении .

• Встроенный GPS NEO-6M. Точное позиционирование для трекинга и геозон, работа в любых полевых условиях .

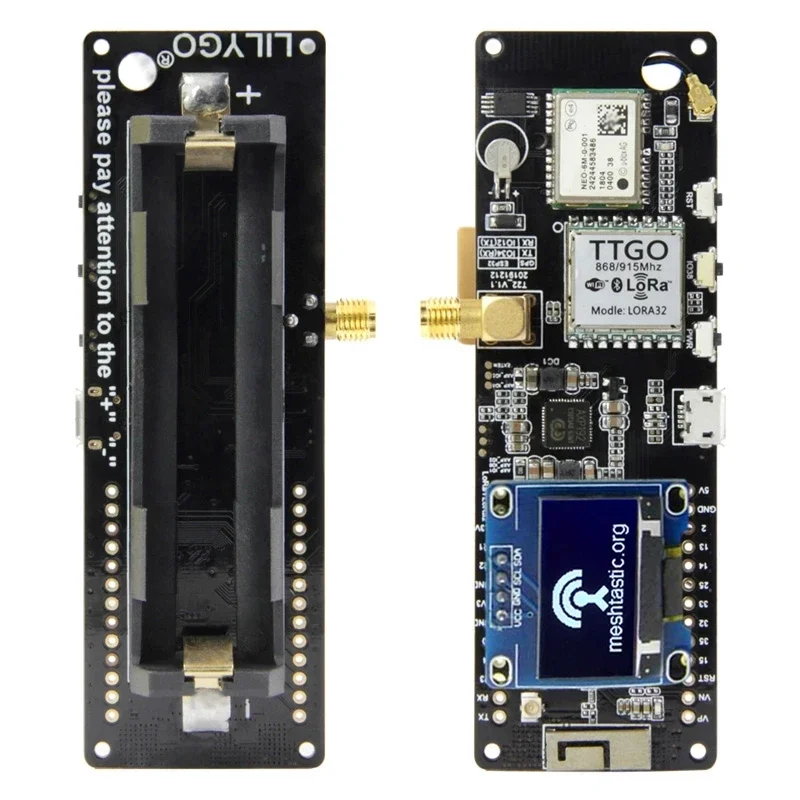

• Автономное питание. Держатель для аккумулятора 18650 на обратной стороне платы для длительной работы без подзарядки .

• Гибкие интерфейсы. Поддержка Wi‑Fi 2.4 ГГц, Bluetooth 4.2, SPI, I2C, UART для подключения датчиков и периферии .

• Готовность к Meshtastic. Полная совместимость с популярным протоколом для создания защищённых Mesh-сетей .

Принцип работы и возможности для разработчика

Модуль TTGO T-Beam V1.1 построен на базе микроконтроллера ESP32 с двухъядерным процессором, 4 МБ Flash и 8 МБ PSRAM. Управление питанием осуществляется чипом AXP192, который обеспечивает зарядку и стабильную работу от 18650 аккумулятора. LoRa-модуль SX1262 работает в диапазонах 433/868/915 МГц с выходной мощностью до +20 дБм и чувствительностью приёма до -139 дБм. GPS NEO-6M использует керамическую антенну и имеет резервную батарею для быстрого старта.

Для разработки доступны среды Arduino IDE и PlatformIO с обширными библиотеками и примерами на GitHub.

Модуль LILYGO TTGO T-Beam V1.1 станет идеальной основой для создания полевых узлов Meshtastic, автономных трекеров для дронов и транспортных средств, систем мониторинга удалённых объектов, а также для LoRa-ретрансляторов и датчиков окружающей среды.

Технические характеристики

• Рабочее напряжение: 1,8 ~ 3,7 В
• Допустимый ток: 10 ~ 14 мА
• Ток передачи: 120 мА @ + 20 дБм
• 90 мА @ + 17 дБм
• 29 мА @ + 13 дБм
• Рабочая частота: 433/470 МГц
• Мощность передачи: + 20 дБм
• Чувствительность приема:-139 дБм при LoRa и 62,5 кГц и SF = 12 и 146 бит/с
• -136 дБм при LoRa и 125 кГц и SF = 12 и 293 бит/с
• -118 дБм при LoRa и 125 кГц и SF = 6 и 9380 бит/с
• -123 дБм при FSK, 5 кГц и 1,2 Кбит/с
• Погрешность частоты: +/-15 кГц
• Пространство FIFO: 64 байта
• Скорость передачи данных: 1,2 Кбит/с ~ 300 кбит/с при FSK
• 0018 К ~ 37,5 Кбит/с @ LoRa
• Режим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOK.
