Модуль камеры MIPI CSI-2, MV-MIPI-IMX265M для микрокомпьютеров

Закажите промышленную камеру MV-MIPI-IMX265M для ваших проектов машинного зрения!

Получите идеальное изображение для самых требовательных задач компьютерного зрения. Модуль камеры MIPI CSI-2 оснащена высококачественным монохромным сенсором SONY Pregius с глобальным затвором . Это позволяет получать четкие снимки быстро движущихся объектов без искажений и размытия.

Модель обеспечивает разрешение 3.15 мегапикселя с максимальной частотой 55 кадров в секунду . Устройство передает данные по интерфейсу MIPI CSI-2, что обеспечивает минимальные задержки и высокую пропускную способность . Камера идеально подходит для использования с популярными платформами, такими как Raspberry Pi, Orange Pi и Nvidia Jetson .

• Высококачественный монохромный сенсор SONY Pregius IMX265LLR-C с глобальным затвором .

• Разрешение 3.15 МП (2064×1544) и частота кадров до 55 fps для детализации динамики .

• Компактный размер печатной платы всего 29×29 мм для легкой интеграции .

• Гибкие форматы вывода Mono-8, Mono-10 и Mono-12 для баланса скорости и качества .

• Расширенные функции синхронизации и внешнего триггера для сложных многокамерных систем .

Принцип работы и качество изображения

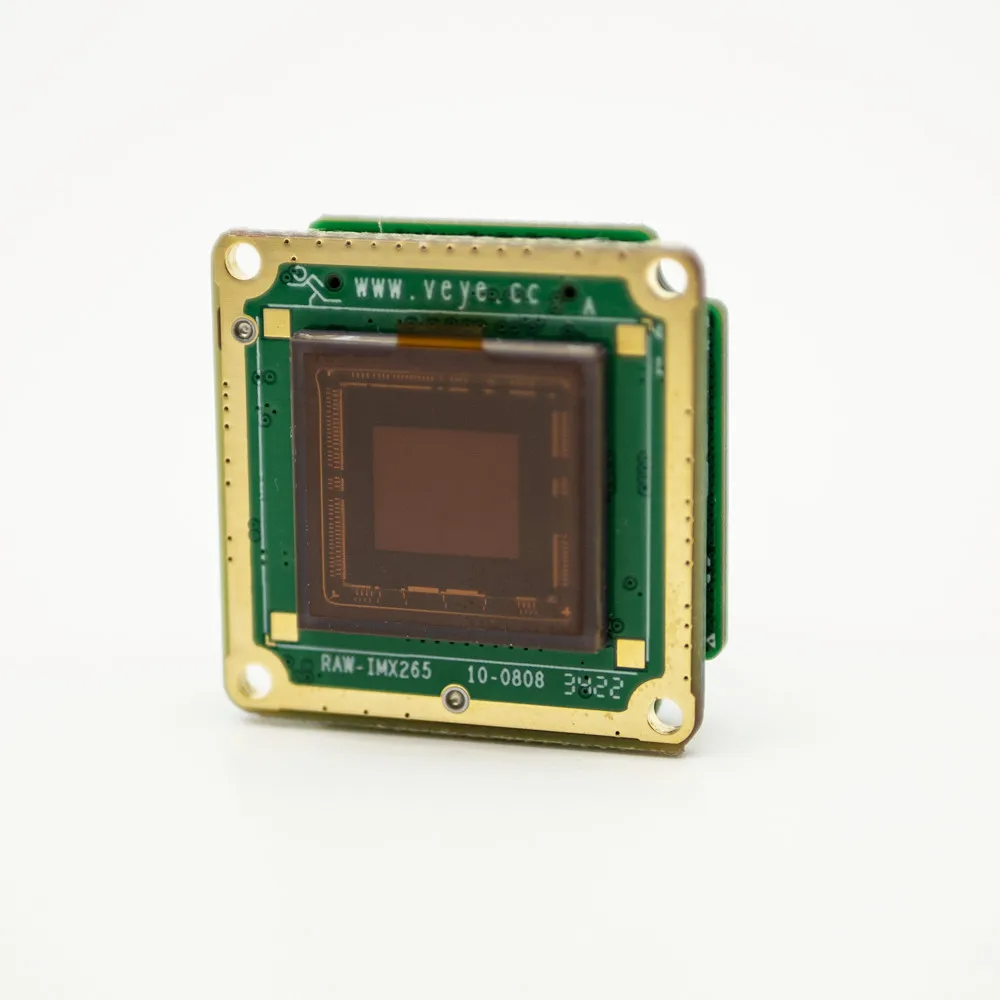

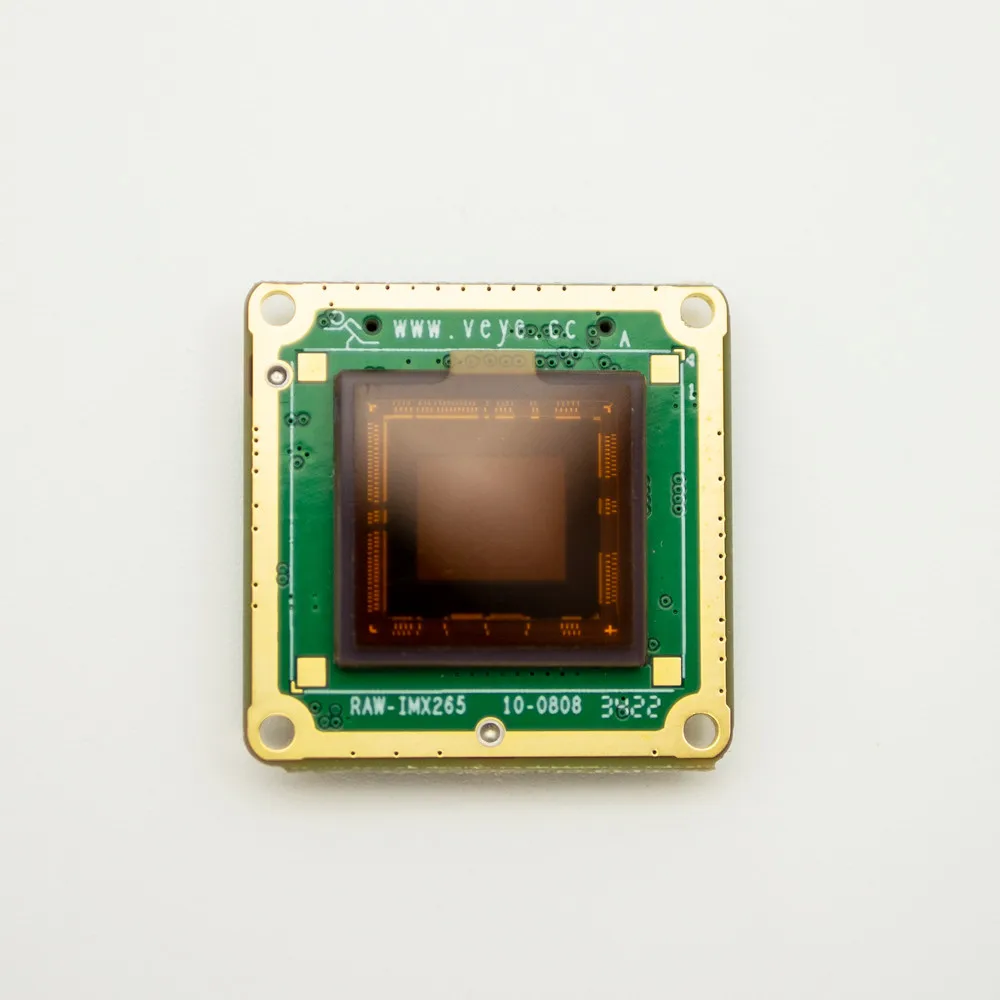

Камера построена на монохромном сенсоре SONY Pregius IMX265LLR-C с технологией глобального затвора . В отличие от роллингового затвора, он считывает сигнал одновременно со всех пикселей. Это исключает геометрические искажения и эффект «желе» при съемке быстрых процессов. Размер пикселя 3.45 мкм обеспечивает высокую светочувствительность и отличное соотношение сигнал/шум . Монохромная матрица без цветового фильтра Байера улавливает больше деталей и света.

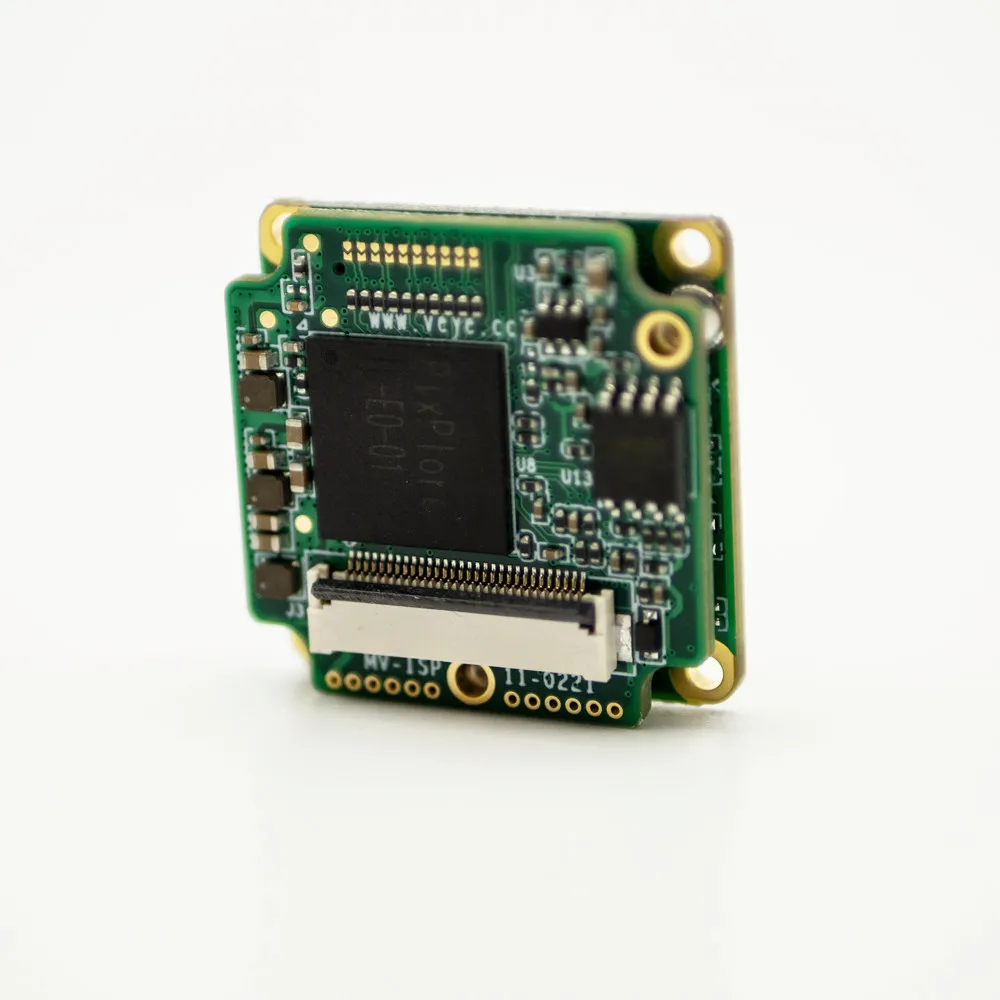

Встроенный ISP выполняет коррекцию битых пикселей, гамма-коррекцию и позволяет применять пользовательские таблицы преобразования (LUT) . Вы можете программно настраивать усиление с шагом 0.1 дБ и точно управлять экспозицией . Устройство работает в режиме видеопотока (Free Running) или по внешнему аппаратному и программному триггеру .

Технические характеристики и интерфейсы

Изучите детальные параметры камеры. Сенсор SONY IMX265LLR-C Pregius имеет оптический формат 1/1.8 дюйма и размер пикселя 3.45×3.45 мкм . Максимальное разрешение составляет 2064×1544 пикселей при частоте 55 кадров в секунду . Диапазон аналогового усиления 0-24 дБ, цифрового до 24 дБ с шагом 0.1 дБ . Выходные форматы данных: Mono-8, Mono-10, Mono-12 .

Интерфейс подключения MIPI CSI-2 использует две линии данных со скоростью до 1.5 Гбит/с на линию . Управление настройками осуществляется по шине I2C 3.3 В. Для синхронизации предусмотрены вход внешнего аппаратного триггера и два многофункциональных выхода 3.3 В . Питание осуществляется напряжением 5 В постоянного тока, потребляемая мощность 1 Вт . Габаритные размеры 29×29×11 мм с креплением под объектив C-MOUNT . Рабочая температура от -30 до +60 градусов Цельсия .

Сферы применения и совместимость

MV-MIPI-IMX265M создана для промышленных задач машинного зрения, робототехники и автономных систем. Глобальный затвор делает ее незаменимой для контроля качества на производственных линиях, где детали движутся с высокой скоростью. В БПЛА она обеспечивает надежное распознавание препятствий и навигацию. Модель совместима с одноплатными компьютерами Raspberry Pi (через адаптер ADP-MV1) , а также с платформами Orange Pi и Nvidia Jetson на базе процессоров Rockchip . Для интеграции доступны открытые драйверы Linux и подробная документация .

Технические характеристики

• Тип сенсора: CMOS
• Тип затвора: глобальный (Global Shutter)
• Сенсор: SONY IMX265LLR‑C Pregius
• Цвет: моно
• Размер изображения: 1/1.8″
• Размер пикселя: 3.45 × 3.45 мкм
• Разрешение: 2064 (H) × 1544 (V)
• Макс. частота кадров: 2064 × 1544 @ 55 fps.
