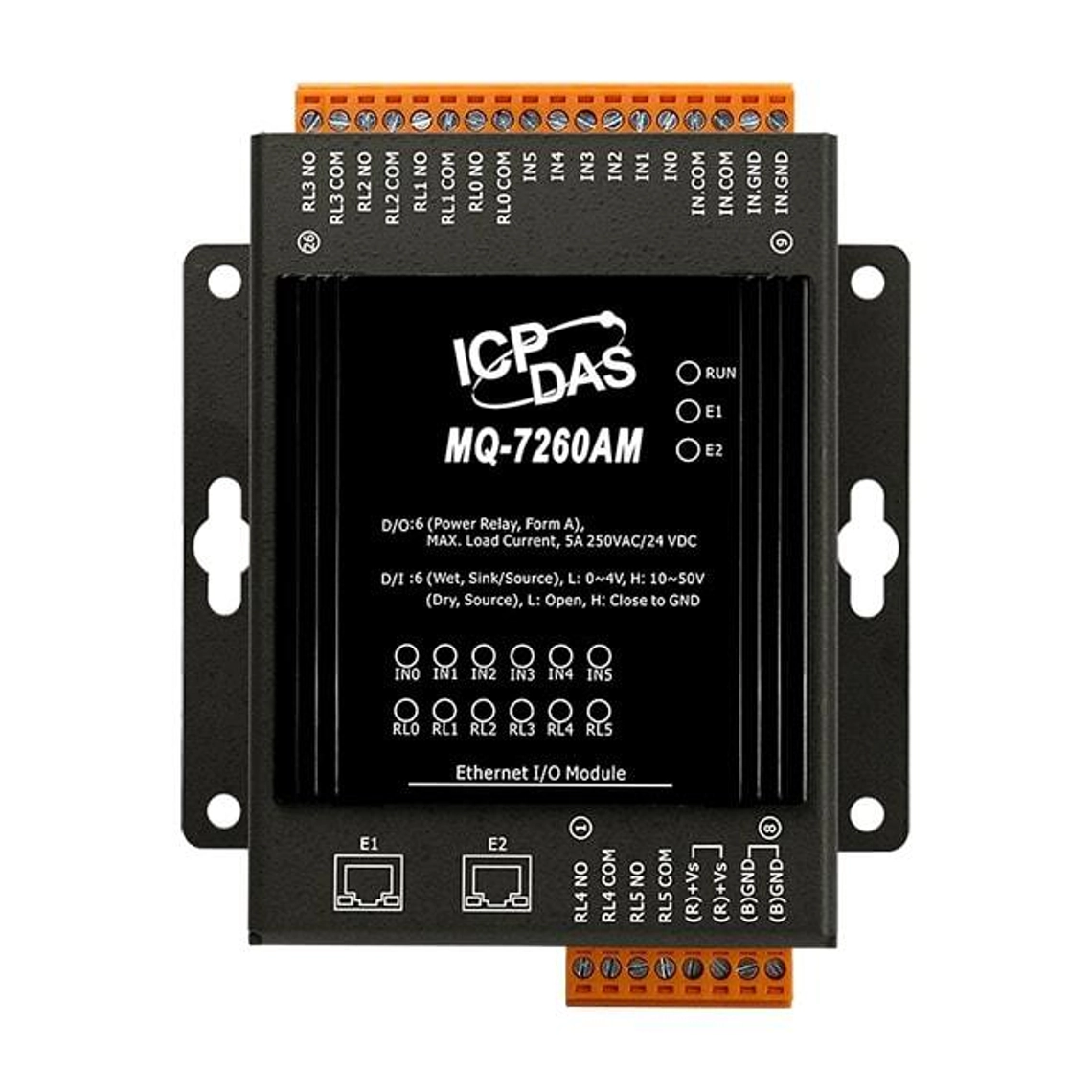

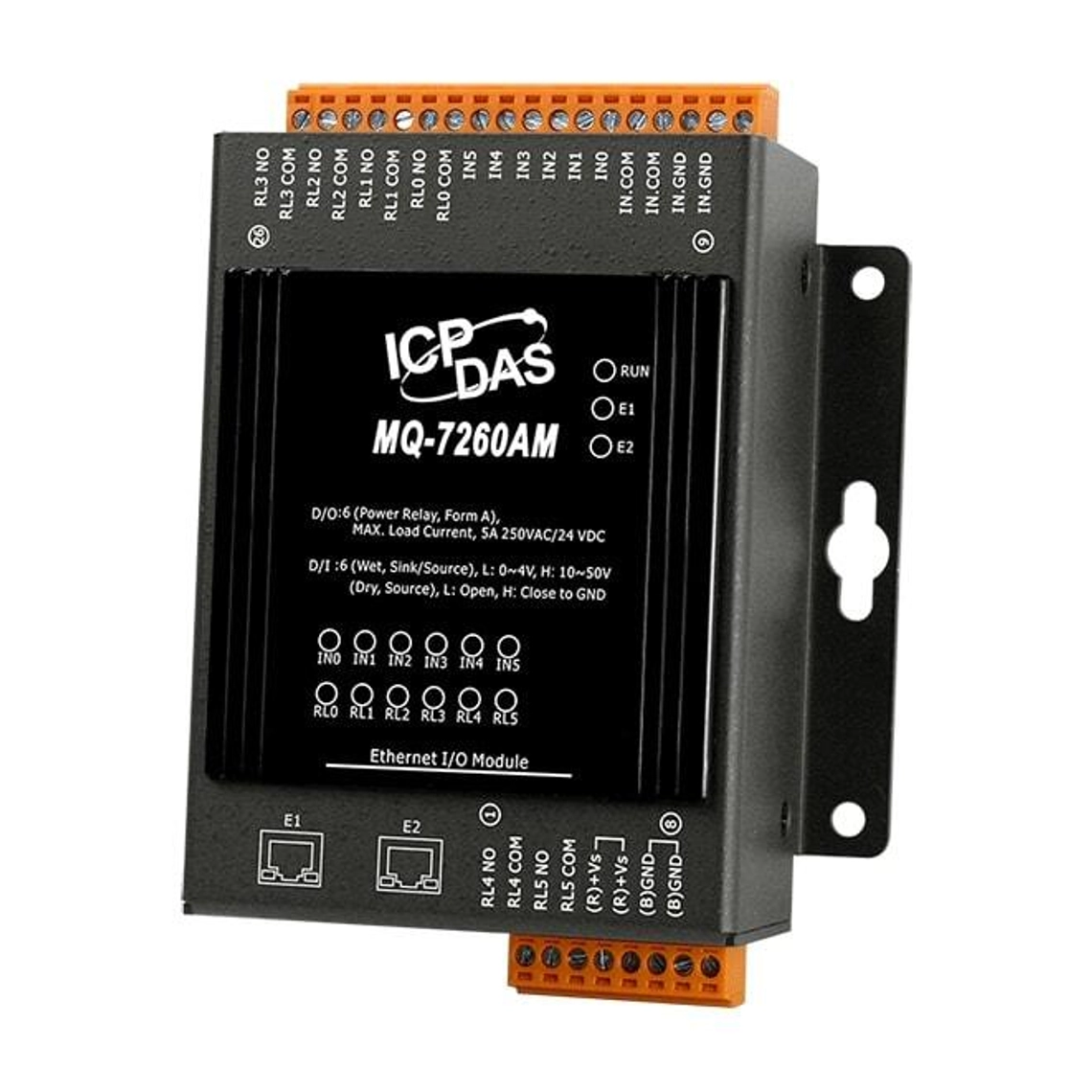

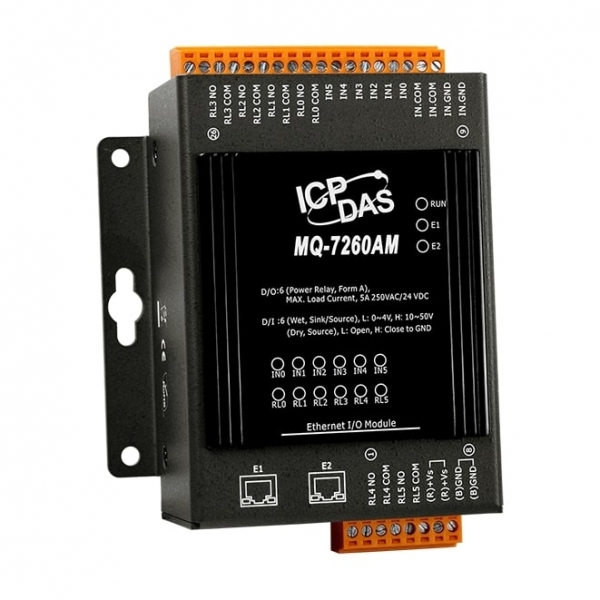

Модуль ввода-вывода ICP-DAS MQ-7260AM ICP DAS

Закажите надёжный IIoT модуль ICP-DAS MQ-7260AM для вашей промышленной автоматизации!

Управляйте удалёнными устройствами через интернет. Модуль ввода-вывода MQ-7260AM от ICP DAS создан для промышленного интернета вещей. Устройство объединяет 6 дискретных входов и 6 силовых реле. Поддержка протоколов MQTT и Modbus TCP упрощает интеграцию. Встроенный двухпортовый Ethernet-коммутатор позволяет строить цепочки. Выбирайте надёжный инструмент для мониторинга и управления.

• Шесть силовых реле 5 А. Коммутируют нагрузку до 5 А при 250 В перем. тока.

• Шесть универсальных дискретных входов. Работают с сухими и мокрыми контактами (10–50 В пост.).

• Поддержка MQTT и Modbus TCP. Обеспечивает лёгкую интеграцию в современные IIoT системы.

• Встроенный двухпортовый Ethernet-коммутатор. Упрощает монтаж в топологии «цепочка» (Daisy Chain).

• Встроенный веб-сервер и защита. Конфигурация через браузер и сторожевой таймер для надёжности.

Как работает и где применяется MQ-7260AM

Модуль MQ-7260AM служит связующим звеном между датчиками и исполнительными устройствами в сети Ethernet. Сигналы с 6 дискретных входов (например, от датчиков положения или кнопок) обрабатываются микроконтроллером. Данные передаются по протоколам MQTT или Modbus TCP на верхний уровень АСУ ТП. По команде с сервера модуль замыкает или размыкает контакты 6 силовых реле. Это позволяет включать и выключать насосы, конвейеры, осветительные приборы и другую нагрузку.

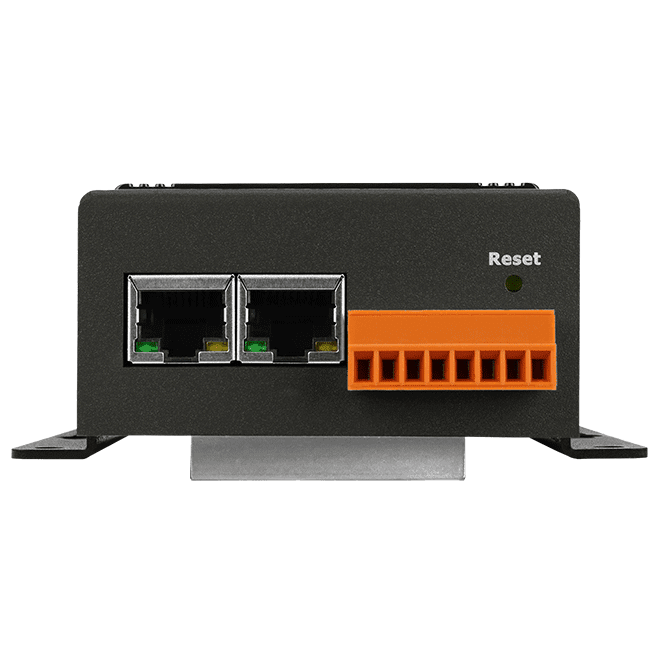

Реле типа Form A (SPST N.O.) выдерживают ток до 5 А при 250 В перем. тока и 5 А при 24 В пост. тока. Благодаря встроенному веб-серверу настройка выполняется через обычный браузер без специального ПО. Два порта Ethernet со встроенным коммутатором позволяют соединять модули в цепочку, экономя порты на вышестоящем коммутаторе.

Модуль оснащён сторожевым таймером (Watchdog), который автоматически перезагружает устройство при сбоях. Программно настраиваемые безопасные значения (Safe Value) и значения при подаче питания (Power-on Value) защищают оборудование при авариях. Светодиодная индикация состояния входов, выходов и сети упрощает диагностику.

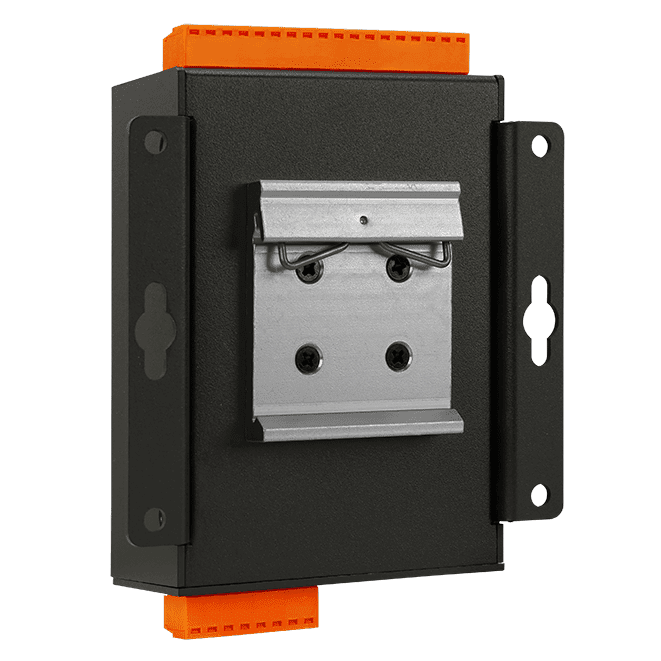

Широкий диапазон рабочих температур от -25 до +75 °C позволяет использовать модуль на неотапливаемых складах, в производственных цехах и на улице. Металлический корпус с креплением на DIN-рейку или на стену обеспечивает простой и надёжный монтаж.

Технические характеристики

• Входы (DI): 6 каналов, сухой/мокрый контакт, Sink/Source, ON: +10~50В, OFF: +4В макс., импеданс 10кОм,
• защита +70В, изоляция 3000ВDC​
• Выходы (Relay): 6 каналов Form A (SPST N.O.), 5А@250VAC/24VDC, время срабатывания 10мс, отпускания
• 5мс, endurance 10^5/2×10^7 операций​
• Ethernet: 2x RJ45 10/100TX (switch, LAN bypass), MQTT 3.1, Modbus TCP​
• Питание: +12~48VDC, потребление 3.6Вт макс., реверс-протекция​
• Размеры: 97×120×42 мм, DIN-rail/wall mount, металл корпус​
• Температура: -25~+75°C работа, -30~+80°C хранение, 10~90% RH​
• Защита: ESD ±4кВ/±8кВ, EFT ±4кВ, Surge ±2кВ, Dual Watchdog.
