Многоэлементный фотодиод S5981

Купите многоэлементный фотодиод Hamamatsu S5981 для точного определения освещенности

Hamamatsu Photonics — это японская компания, основанная в 1953 году. Она является мировым лидером в области оптоэлектроники. Бренд производит широкий спектр оптических датчиков. Это лавинные фотодиоды (APD) для высокоточных измерений. Компания создает кремниевые PIN-фотодиоды для высокоскоростного детектирования.

В линейке есть ФЭУ (фотоэлектронные умножители) для сверхслабых световых потоков. Hamamatsu разрабатывает CMOS и CCD сенсоры для камер и научных приборов. Изделия бренда используются в медицине, телекоме и лидарах.

• Матрица из четырёх независимых элементов для позиционирования света.
• Высокая чувствительность 0.72 А/Вт на пике 960 нм.
• Широкий спектральный диапазон от УФ до ИК (320–1100 нм).
• Высокоскоростной отклик с частотой среза 20 МГц.
• Компактный корпус для поверхностного монтажа (1.26 мм).

Как работает четырёхэлементный фотодиод

Каждый из четырёх сегментов преобразует свет в ток. Разница сигналов между элементами указывает на смещение источника. Так датчик точно определяет координаты светового пятна.

Технические характеристики и функционал

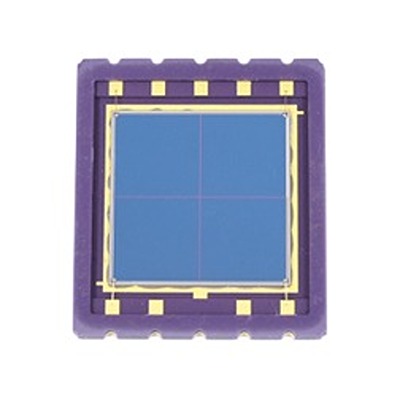

Модель S5981 содержит четыре чувствительных сегмента. Общая светопринимающая площадка имеет размер 10×10 мм. Спектральный диапазон прибора составляет 320–1100 нм. Типовая длина волны пика чувствительности 960 нм. Фоточувствительность достигает 0.72 ампера на ватт.

Тёмный ток не превышает 4000 пикоампер. Частота среза равна 20 мегагерцам. Емкость перехода составляет 35 пикофарад. Обратное напряжение до 30 вольт. Корпус выполнен из керамики. Температура эксплуатации от -40 до +100 °C.

Области применения датчика

Выравнивание оптических осей лазеров, уровнемеры, устройства наведения. Научное приборостроение и промышленная автоматизация. Медицинские детекторы и телекоммуникации. LiDAR и оборонная техника.

• Тип фотодиода: сегментированный
• Частота среза (тип.): 20 МГц
• Условия измерения: тип. Ta = 25 °C, на один элемент (кроме светочувствительной зоны), если не указано иное. Фоточувствительность: λ = 960 нм
• Фоточувствительность (тип.): 0,72 А/Вт
• Пиковая длина волны чувствительности (тип.): 960 нм
• Спектральный диапазон отклика: от 320 до 1100 нм
• Охлаждение: неохлаждаемый
• Упаковка: керамическая
• Количество элементов: 4-сегментный
• Особенности: многоэлементный
