Микрокомпьютер NanoPi R3S 1Гб

Закажите мощный микрокомпьютер NanoPi R3S 1Гб для ваших сетевых проектов и наземных станций!

Получите компактное и доступное решение для создания собственного маршрутизатора, межсетевого экрана или небольшого NAS-сервера . Одноплатный компьютер NanoPi R3S 1Гб на базе четырёхъядерного процессора Rockchip RK3566 спроектирован специально для высокопроизводительных сетевых приложений . Наличие двух гигабитных портов Ethernet и поддержка передовых операционных систем, таких как FriendlyWrt (OpenWrt) и OpenMediaVault, делают его идеальной платформой для управления сетью и хранения данных.

• Два гигабитных порта Ethernet: Обеспечивают высокоскоростное сетевое подключение для использования в качестве роутера или шлюза .

• Мощный процессор Rockchip RK3566: Четырёхъядерный Cortex-A55 с частотой до 1.8 ГГц и GPU Mali-G52 MP2 .

• Универсальность операционных систем: Поддержка OpenWrt, Debian, Ubuntu, Proxmox VE и OpenMediaVault для различных задач .

• Высокоскоростной порт USB 3.0: Обеспечивает быструю передачу данных для внешних накопителей и устройств .

• Опциональная память eMMC: Модель может комплектоваться встроенным накопителем на 32 ГБ для быстрой загрузки системы .

Что это за устройство и как оно работает

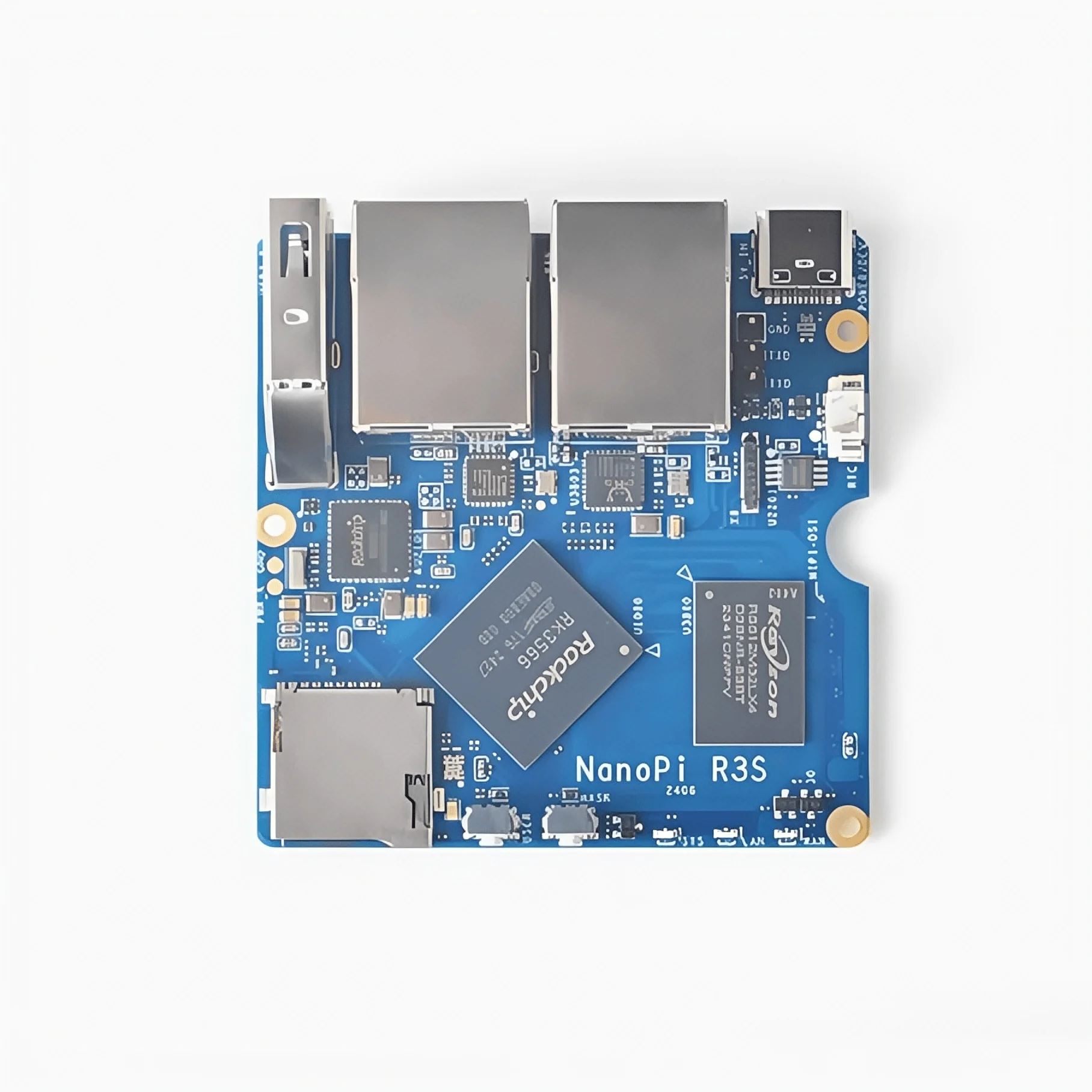

NanoPi R3S представляет собой систему на кристалле (SoC) Rockchip RK3566 с четырёхъядерным процессором ARM Cortex-A55 и графическим процессором Mali-G52 MP2 . Он спроектирован для работы в качестве высокопроизводительного маршрутизатора или межсетевого экрана благодаря двум гигабитным сетевым контроллерам.

Один порт Ethernet использует нативный контроллер RTL8211F, а второй реализован через интерфейс PCIe с чипом RTL8111H, что обеспечивает полную гигабитную скорость на обоих портах . Наличие NPU (нейропроцессора) производительностью до 1 TOPS позволяет выполнять задачи компьютерного зрения, например, локально обрабатывать видеопотоки с камер наблюдения .

Плата имеет компактный размер всего 57×57 мм и питается от USB-C напряжением 5В/2А . Для подключения периферии предусмотрены порт USB 3.0 Type-A, HDMI 2.0 с поддержкой 4K@60Гц, 30-контактный MIPI DSI для дисплея и разъём для динамика . Установка операционной системы осуществляется с microSD-карты, что делает смену дистрибутива простой и удобной . Встроенный Wi-Fi отсутствует, но поддерживается подключение внешних USB-адаптеров.

Благодаря двум гигабитным портам и поддержке специализированных ОС, этот одноплатник идеально подходит для создания домашнего роутера с VPN и QoS, файлового сервера (NAS), медиацентра или хаба умного дома на базе Home Assistant . Наличие HDMI 2.0 позволяет использовать его в качестве медиаплеера с выводом видео 4K.

Технические характеристики

• Процессор: Rockchip RK3566
• Архитектура CPU: 4 ядра ARM Cortex-A55
• Тактовая частота: до 1.8 ГГц
• Графика (GPU): ARM Mali-G52 MP2
• Нейропроцессор (NPU): 1 TOPS (ускоритель ИИ)
• Видеопроцессор (VPU):
• Декодирование видео: 4Kp60 H.265/H.264/VP9
• Кодирование видео: 1080p60 H.264/H.265
• Память и накопители:
• Оперативная память (RAM): 1 ГБ LPDDR4

Сеть:

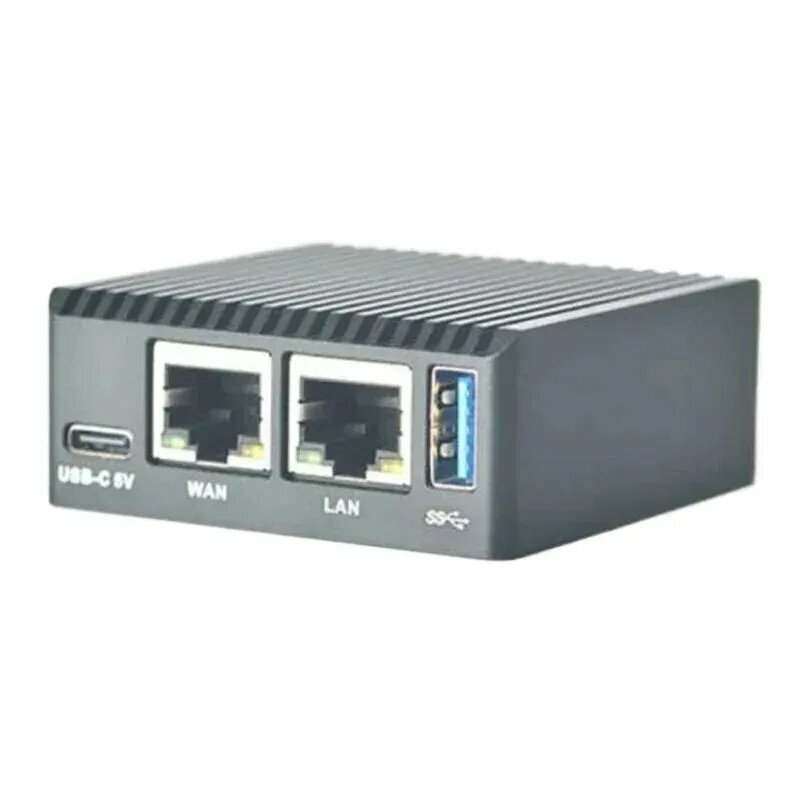

• Порты Ethernet: 2 x Gigabit Ethernet RJ45
• WAN: Realtek RTL8111H (PCIe-GbE)
• LAN: Realtek RTL8211F / RTL8211E
• Беспроводная связь (WiFi/Bluetooth): Отсутствует (требуется USB-адаптер)

Видео и аудио выхода:

• HDMI: 1 х HDMI 2.0 (до 4Kp60)
• MIPI-DSI: 30-контактный FPC-разъем (для подключения дисплея)
• Аудио: Разъем для динамика (Speaker connector)

USB-порты:

• USB 3.2 Gen 1 Type-A: 1 порт
• USB Type-C: 1 порт (для питания и программирования/передачи данных)

Прочие интерфейсы и функции:

• Отладочный UART: 3-контактный разъем (3.3V TTL, 1.5 Мбит/с)

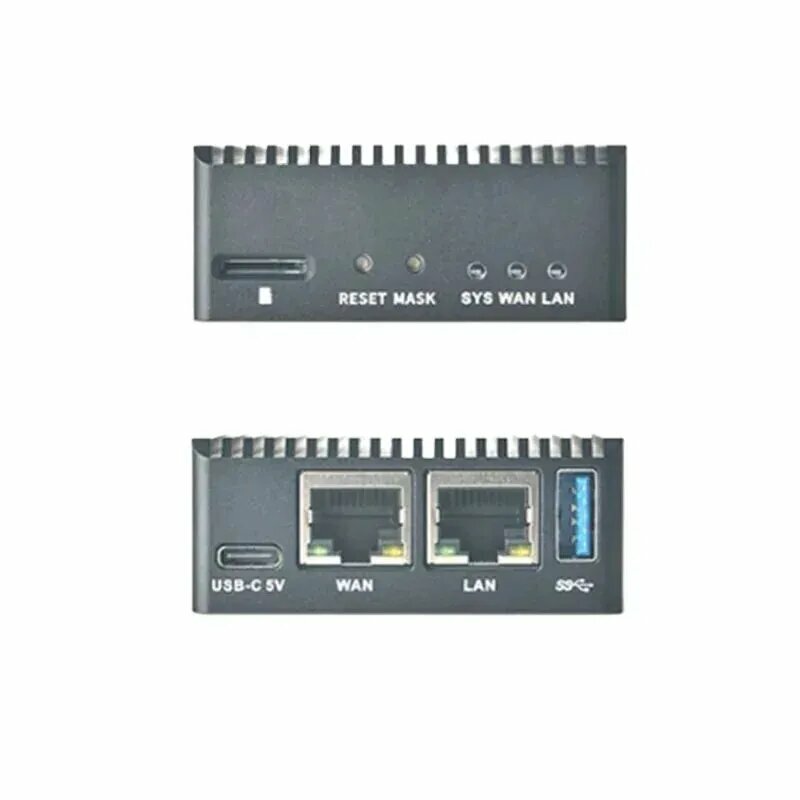

• Кнопки: Power, User, Mask (для перепрошивки eMMC)
• RTC: Поддержка батарейки RTC (разъем 2-pin)

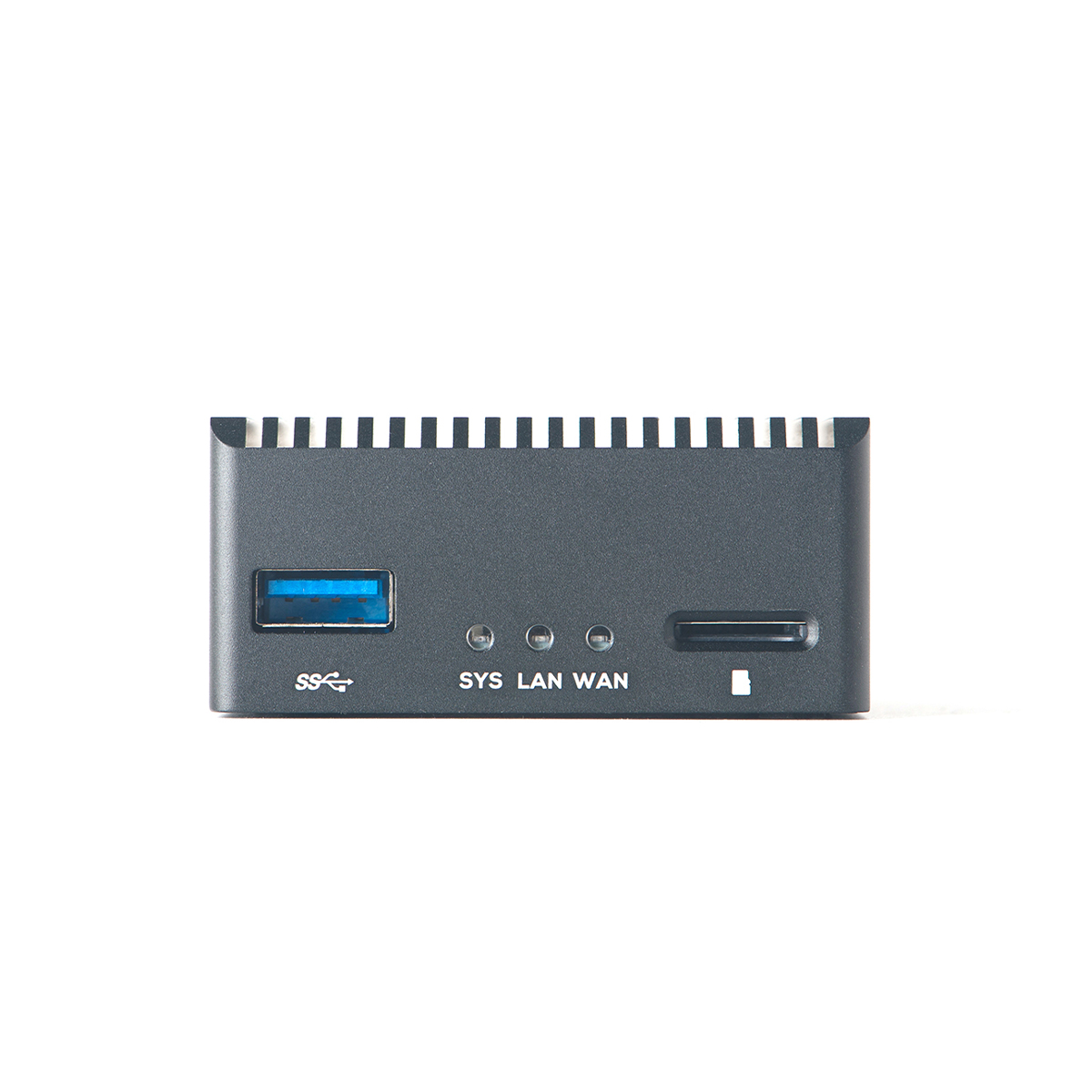

• Светодиоды (LED): 3 пользовательских (SYS, LAN, WAN)

Питание:

• Вход: USB Type-C
• Требования к питанию: 5 В / 2 А или 5 В / 3 А

Физические характеристики и температура:

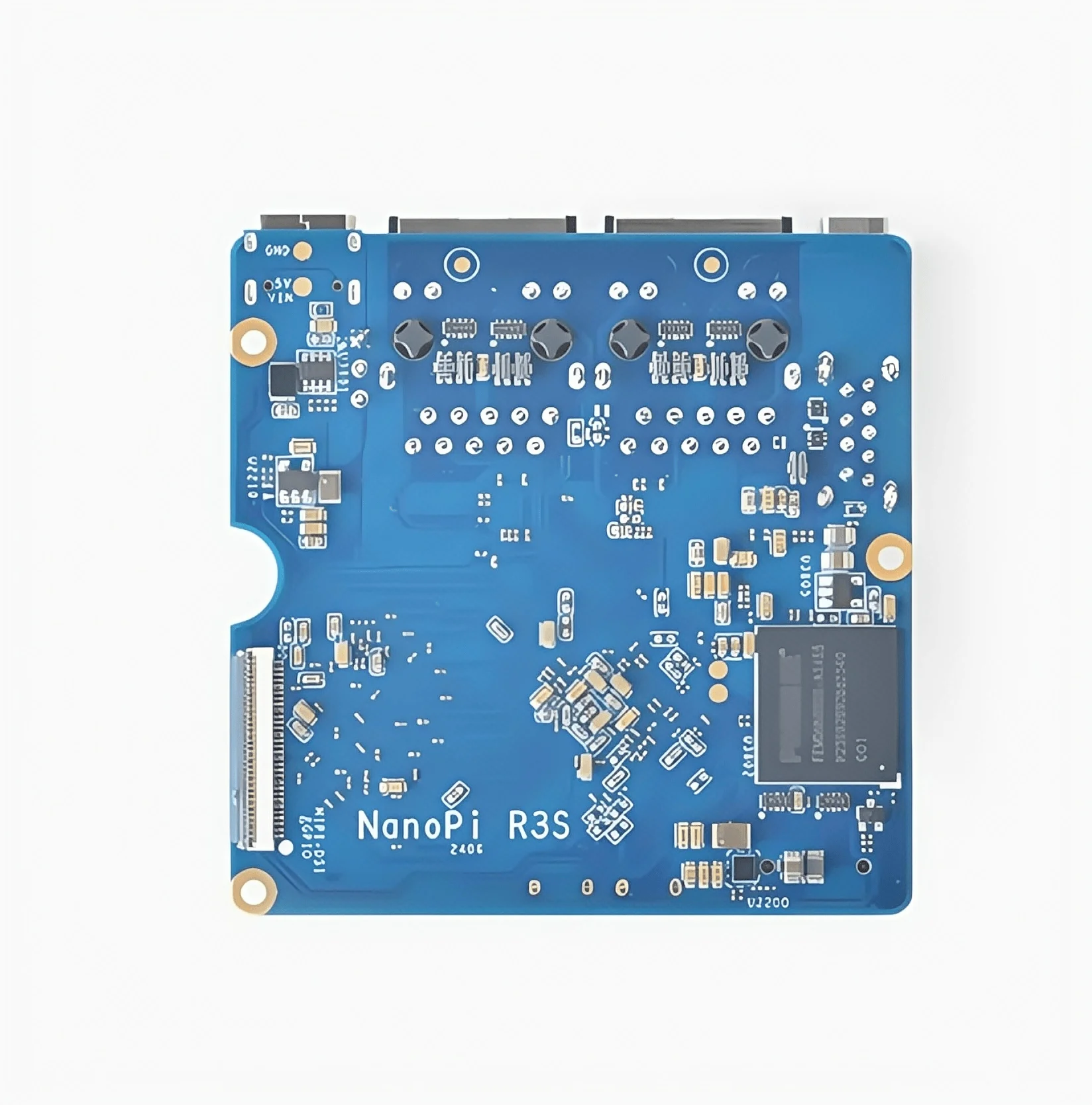

• Размеры платы: 57 x 57 мм

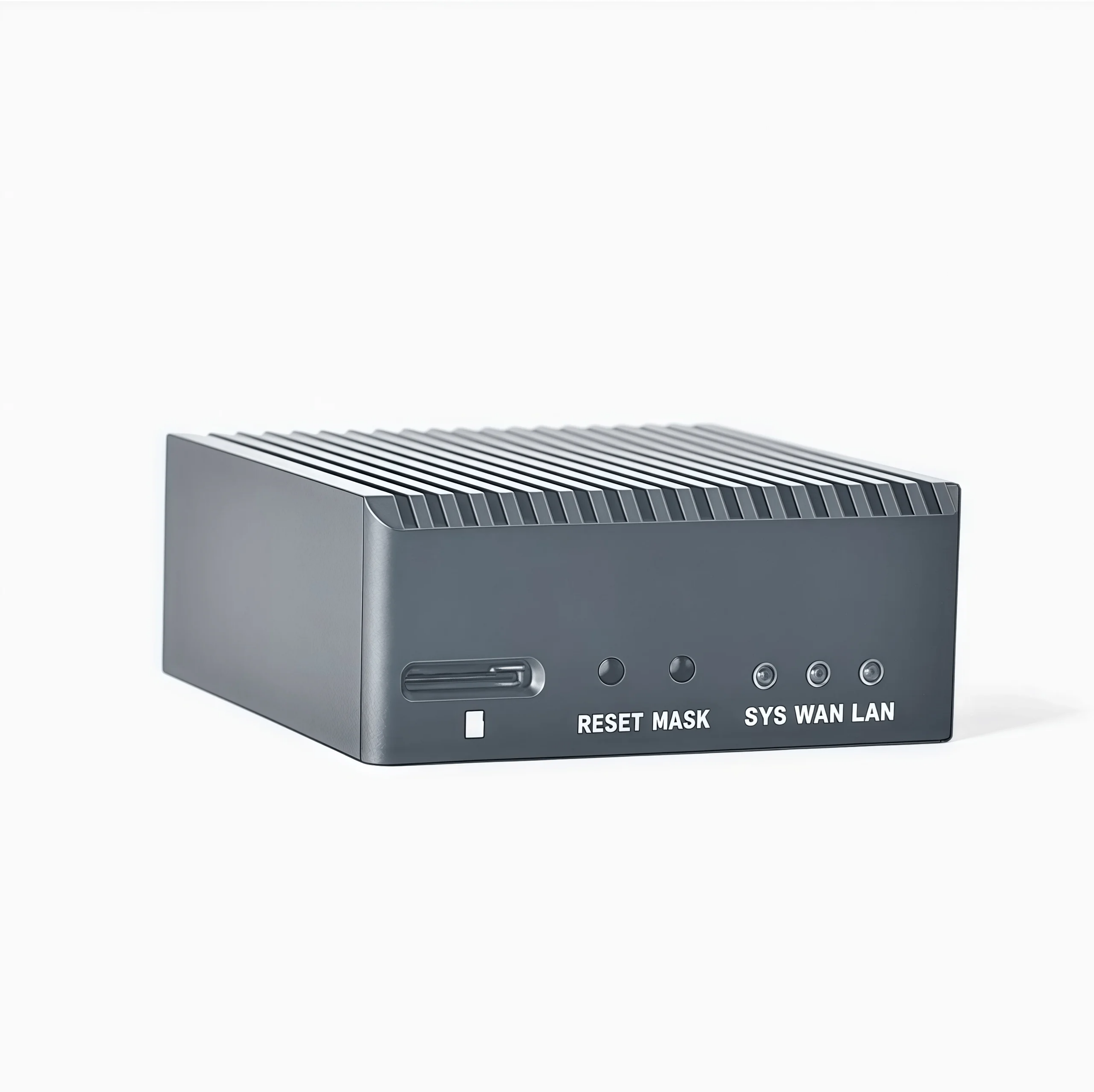

• Размеры с корпусом: 61.5 x 61.5 x 25 мм
• Вес платы: 35 г
• Вес с корпусом: 150 г.
