Логический анализатор DSLogic U2Basic Plus

Логический анализатор DSLogic U2Basic Plus: компактный инструмент для профессионалов

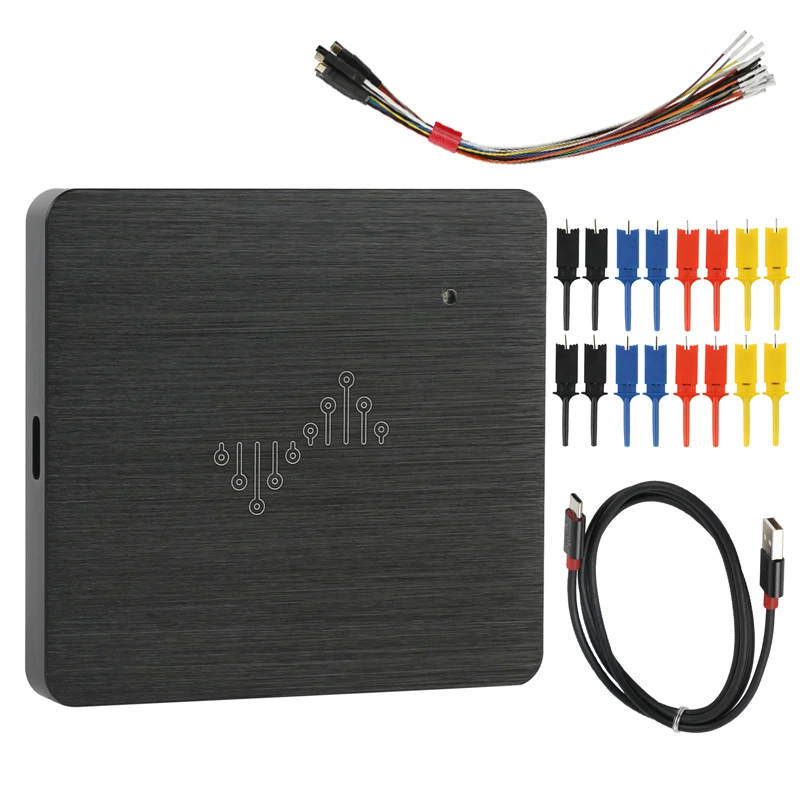

DSLogic U2Basic Plus — это USB-устройство для анализа цифровых сигналов. Оно помогает диагностировать схемы, декодировать протоколы и отслеживать логические состояния. Прибор незаменим при разработке электроники, ремонте дронов или настройке микроконтроллеров.

Компактный корпус (79x74x9 мм) позволяет брать анализатор в полевые условия. Несмотря на размер, он обеспечивает частоту дискретизации до 400 МГц. Это гарантирует точное отображение быстрых сигналов без пропусков.

Преимущества модели для пользователей COPTERPARTS

Главное достоинство DSLogic Plus — кроссплатформенное ПО DSView. Программа работает на Windows, Linux и macOS, сохраняя идентичный функционал. Интерфейс интуитивен: даже новички быстро осваивают базовые операции.

Анализатор поддерживает декодирование 20+ протоколов, включая UART, SPI, I2C. Это упрощает отладку связи между компонентами коптеров. Встроенные триггеры захватывают нужные события, экономя время при анализе.

Устройство совместимо с популярными осциллографами и генераторами сигналов. Вы можете синхронизировать данные с других приборов в DSView. Это создает единую среду для комплексной диагностики.

DSLogic Plus подходит для образовательных проектов и профессиональных задач. Низкая задержка передачи данных (до 20 нс) обеспечивает реальное время отображения процессов. Обновления ПО добавляют новые функции, расширяя возможности прибора.

Приобретая анализатор в COPTERPARTS, вы получаете надежный инструмент с пожизненной технической поддержкой. Устройство уже включает все необходимые кабели и аксессуары для старта. С ним ваша мастерская станет мобильнее без потери качества диагностики.

Технические характеристики

• 16 цифровых каналов
• Частота дискретизации до 400 МГц
• Аппаратная память до 256 Мбит.
• Глубина дискретизации до 16G (режим потока)
• Регулируемый порог (шаг 0,1 В)
• Диапазон рабочего напряжения:-0,9 v ~ 6v
• Пороговое напряжение: 0 В ~ 5 В (шаг 0,1 v)
• Работа с большинством логических уровней напряжения (например: 5v, 3,3 v, 2,5 v, 1,8 v, 1,5 v, 1,2 v, 1,0 v, v и т. д.).
