Зарядное устройство ToolkitRC M9 600Вт

Закажите ToolkitRC M9 для быстрой зарядки и диагностики ваших аккумуляторов

ToolkitRC – китайский бренд из Шэньчжэня, основанный в 2018 году. Компания специализируется на умных балансирных зарядных устройствах и БП. В ассортименте есть модели M6, M6AC, M7, M8, M9, M600. ToolkitRC выпускает также USB-тестеры и измерители мощности. Продукция ориентирована на FPV-пилотов и RC-моделистов.

• Мощность зарядки до 600 Вт при токе до 20 А.
• Режим рециркуляции возвращает энергию в источник.
• Тестер сигналов PWM, PPM (8CH) и SBUS (16CH).
• Генератор сигналов для сервоприводов и ESC.
• Режим лабораторного БП 1-35 В / 20 А.

Как работает зарядное устройство M9

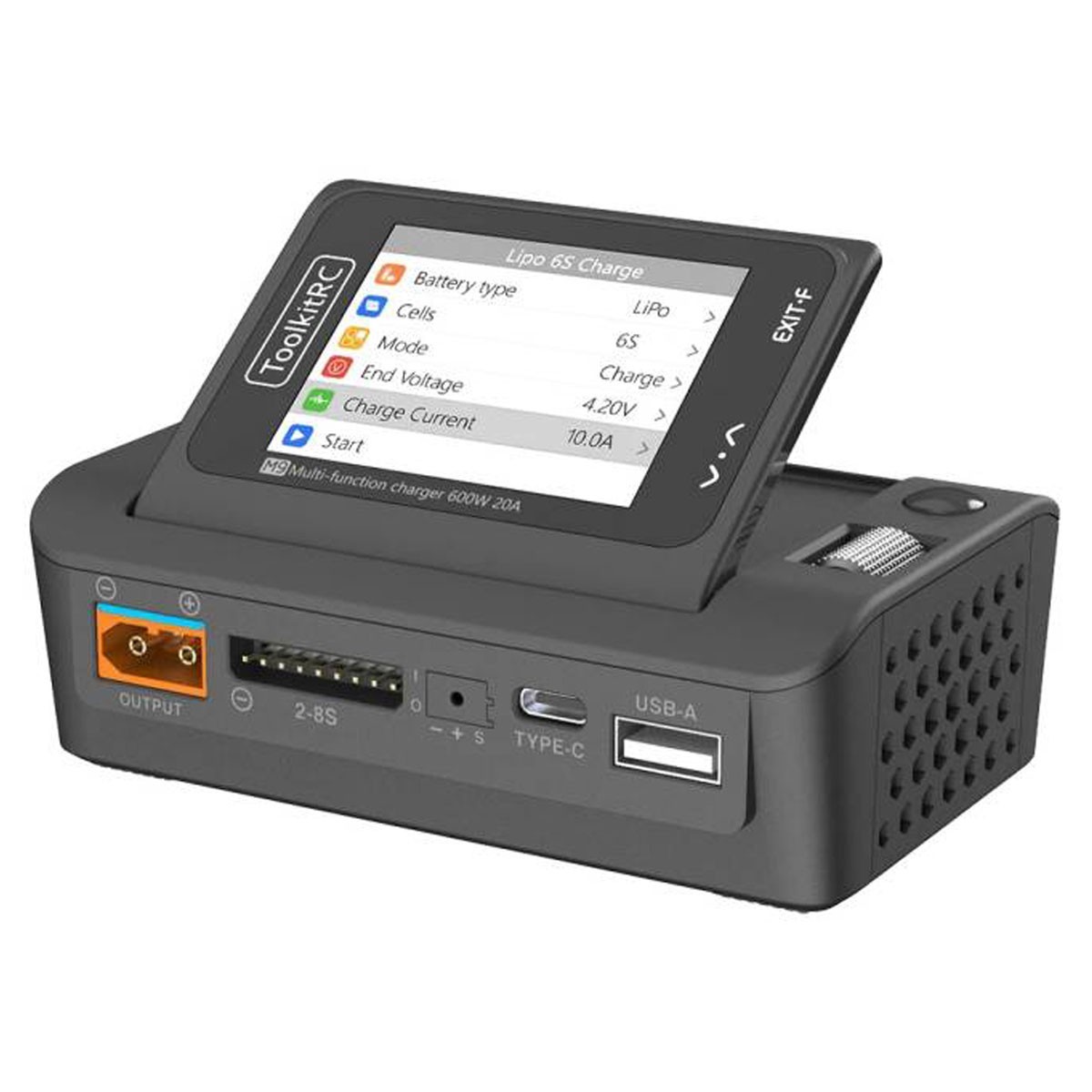

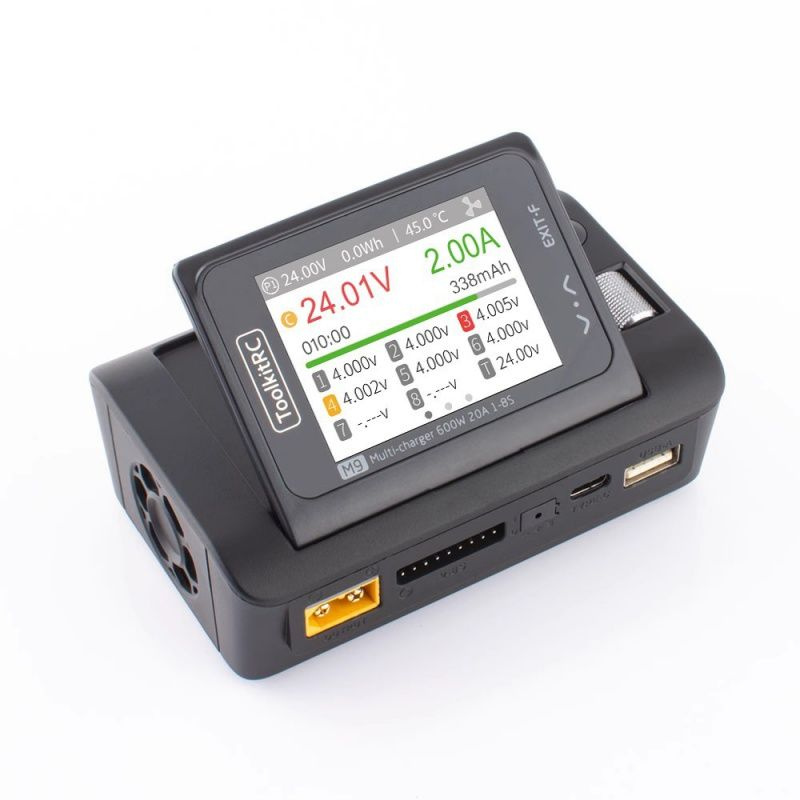

Вы подключаете внешний источник 7-35 В через XT60. Выбираете тип аккумулятора и задаёте ток. Микропроцессор управляет процессом заряда. Режим рециркуляции перекачивает энергию обратно. Тестер проверяет сигналы пульта и полётного контроллера. Генератор имитирует сигналы для отладки моделей. IPS дисплей показывает все параметры в реальном времени.

Технические характеристики и функционал

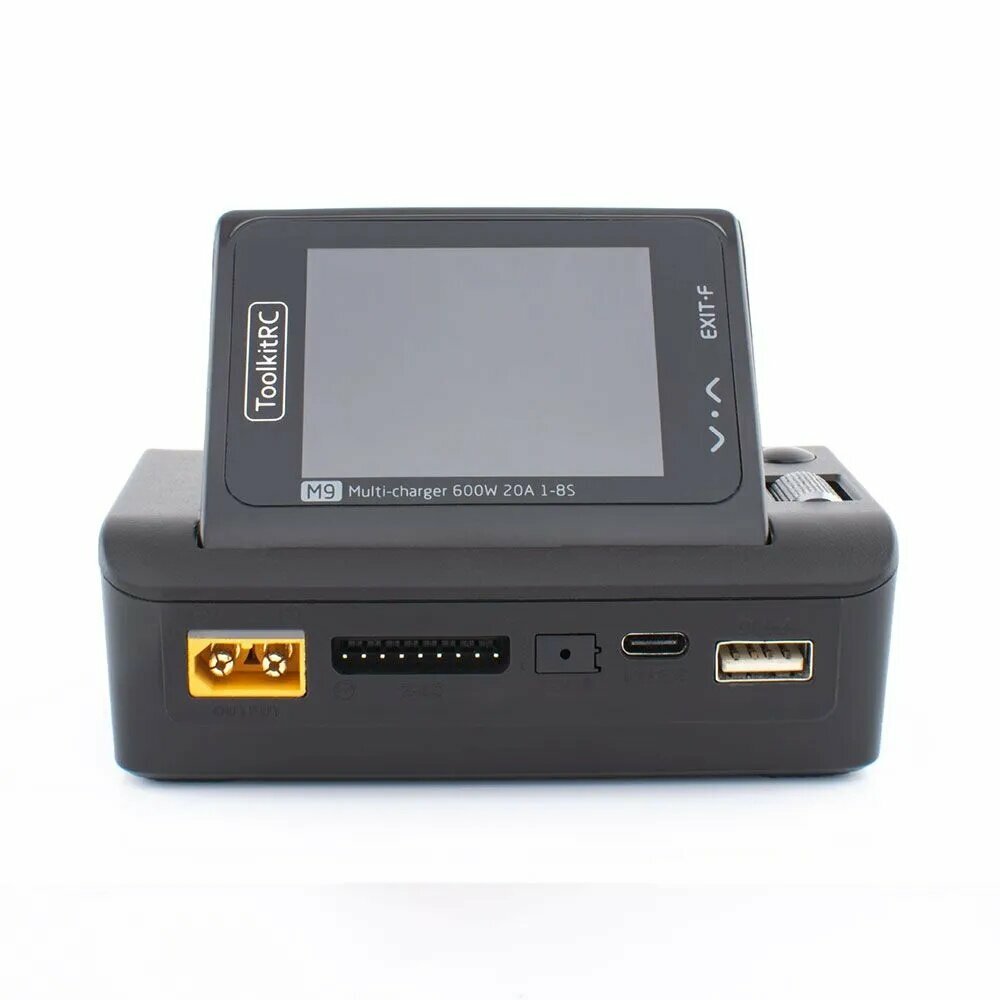

Модель M9 имеет входное напряжение 7–35 В постоянного тока. Ток входа до 25 А, разъём XT60. Дисплей 2.4″ IPS с разрешением 320×240 пикселей. Угол наклона экрана регулируется 0–85°. Размеры 108×71×36 мм, вес 235 граммов. Поддерживаются LiPo, LiHV, LiFe, Li-ion, LTO (1–8S). А также NiMH (1–20S) и свинцово-кислотные Pb (1–10S).

Мощность зарядки 600 Вт при токе до 20 А. Обычная разрядка 20 Вт (ток до 3 А). Режим рециркуляции 600 Вт (ток до 20 А). Ток балансировки 1000 мА при 4.2 В.

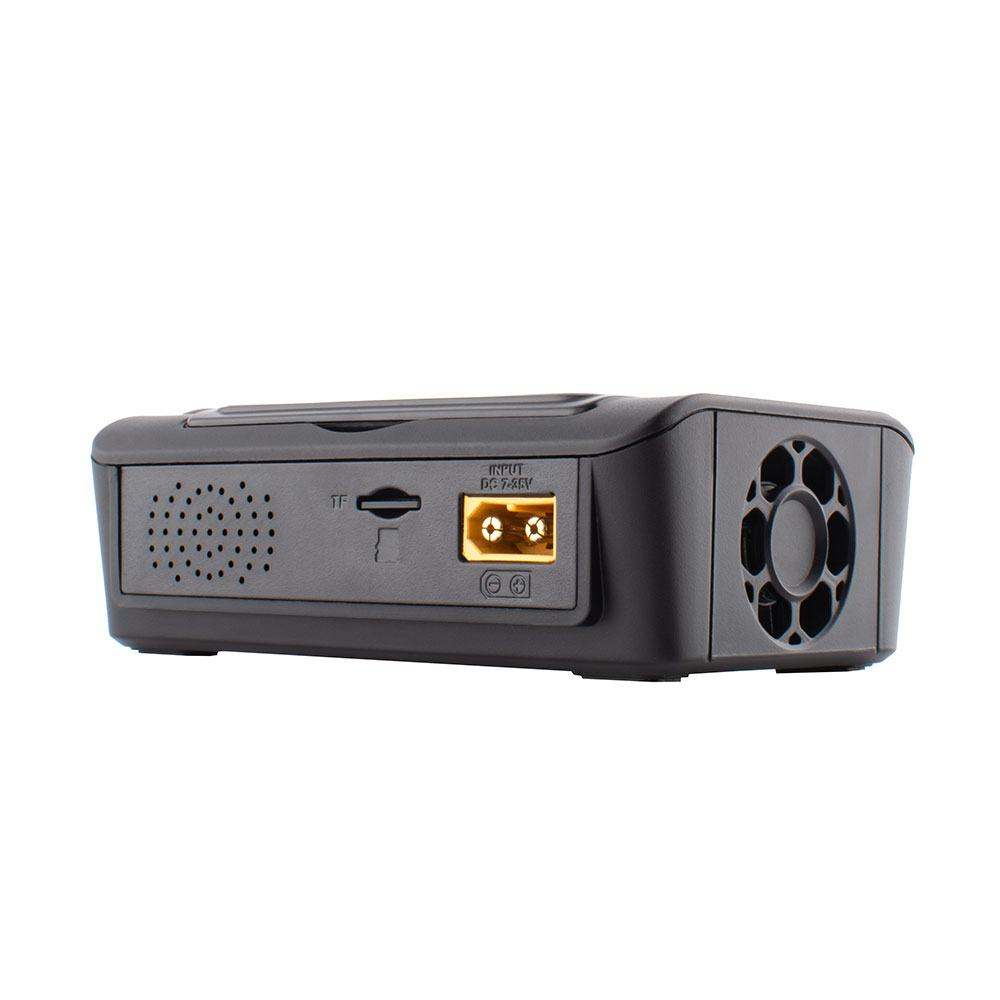

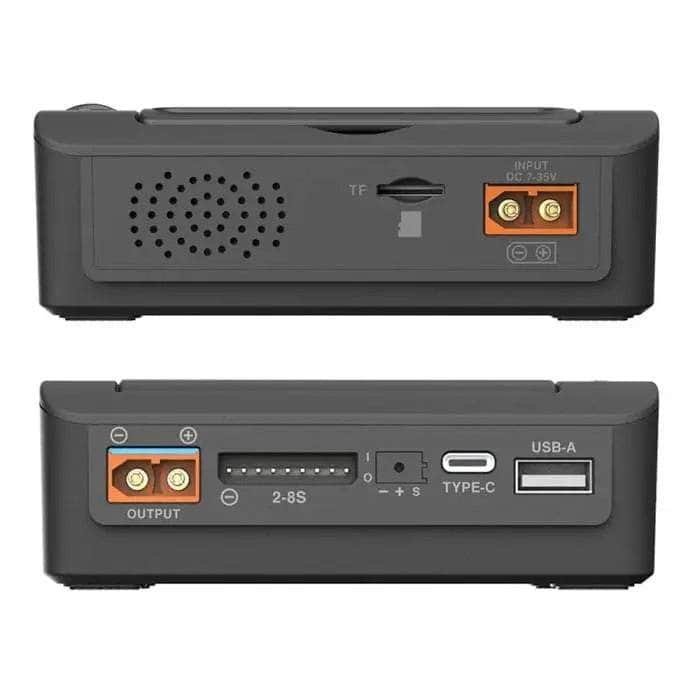

Для аккумуляторов LiHV окончание заряда 4.35 В. Для Li-ion окончание 4.10 В. Разъёмы: XT60 для входа и для батареи. USB-C порт заряжает ноутбуки (до 65 Вт). USB-A порт выдаёт до 18 Вт. Слот для TF-карты обновляет прошивку.

Разъём 3.5 мм для звукового сигнала. Тестер PWM, PPM (8 каналов) и SBUS (16 каналов). Генератор PWM (20–1000 Гц), PPM и SBUS. Режим лабораторного БП 1–35 В при токе 1–20 А.

• Модель: ToolkitRC M9
• Тип: многофункциональное балансирное зарядное устройство
• Входное напряжение: DC 7-35 В (макс. 25 А), разъем XT60
• Дисплей: 2.4″ IPS, 320×240 пикселей, угол наклона 0-85°
• Размеры: 108 x 71 x 36 мм
• Вес: 235 г
• Поддерживаемые типы аккумуляторов: LiPo, LiHV, LiFe, Li-ion, LTO (1-8S), NiMH (1-20S), Pb (1-10S)
• Мощность зарядки: до 600 Вт (макс. 20 А)
• Мощность разрядки (обычный режим): 20 Вт (макс. 3 А)
• Мощность разрядки (режим рециркуляции): 600 Вт (макс. 20 А)
• Ток балансировки: 1000 мА при 4.2 В
• Вход питания: XT60
• Выход для батарей: XT60
• Порты зарядки: USB-C (макс. 65 Вт) и USB-A (макс. 18 Вт)
• Слот для TF-карты: для обновления прошивки и пользовательских звуков
• Разъем динамика / сигнала: 3.5 мм
• Тестер сигналов: PWM, PPM (8 каналов), SBUS (16 каналов)
• Генератор сигналов: PWM (20-1000 Гц), PPM, SBUS
• Режим лабораторного блока питания: 1-35 В, 1-20 А
