Датчик воздушной скорости ДВС-I2C-450

Купите точный ветромер — датчик воздушной скорости ДВС-I2C-450!

Это прецизионный датчик для измерения воздушной скорости беспилотников. Модель ДВС-I2C-450 специально разработана для бортовых систем БПЛА. Она обеспечивает критически важные данные для стабильного полета. Вы получаете полный контроль над скоростными режимами дрона.

• Исключительная точность ±0.25% SPAN для профессиональных задач.

• Широчайший температурный диапазон от -40°C до +125°C.

• Универсальный цифровой интерфейс I2C для легкой интеграции.

• Полная совместимость с прошивками ArduPilot и PX4.

• Компактный вес всего 5.4 грамма и быстросъемные пневмосоединения.

Техническое совершенство и точность измерений

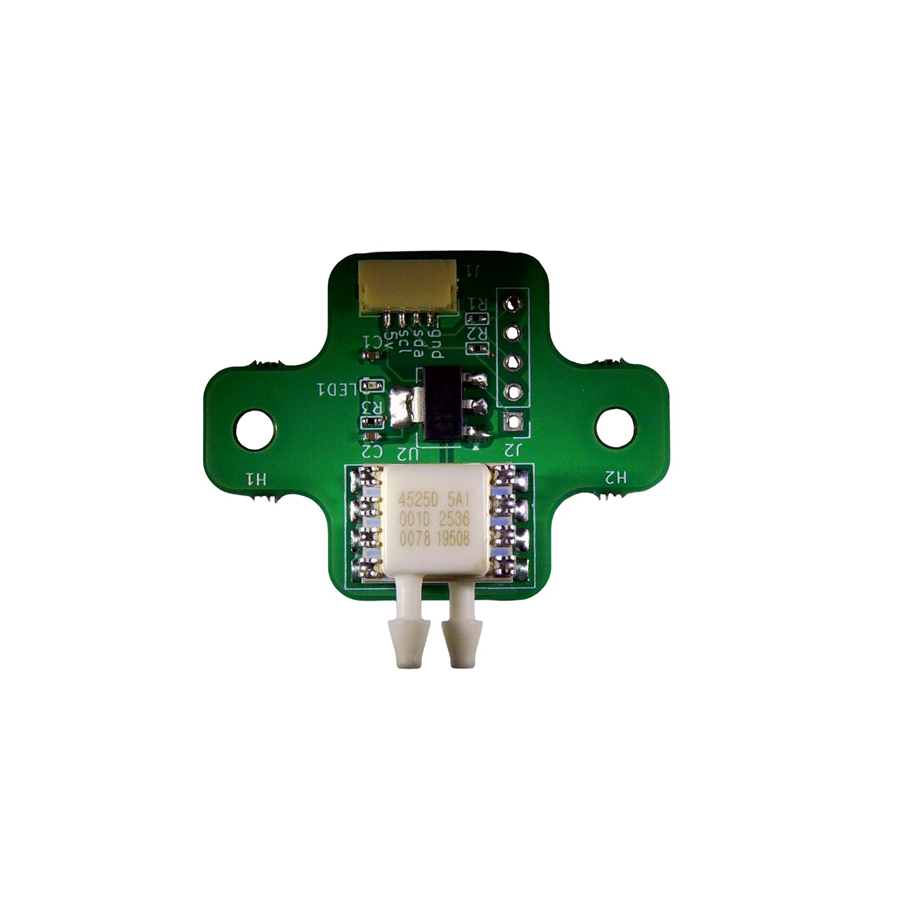

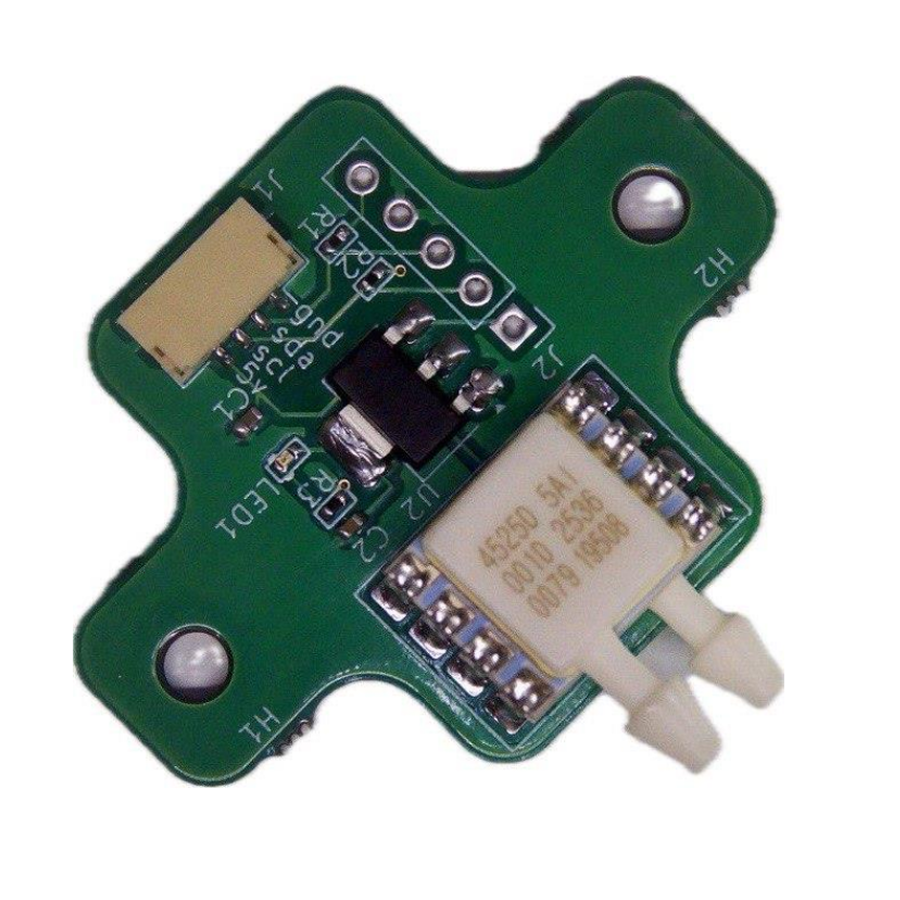

Датчик ДВС-I2C-450 построен на высокоточном дифференциальном сенсоре давления. Рабочий диапазон составляет 1 PSI или 6.89 килопаскаля. Это оптимальная чувствительность для дозвуковых скоростей БПЛА. Максимальное давление без разрушения достигает 20 PSI. Запас прочности гарантирует надежность при порывах ветра.

Принцип работы основан на измерении разности полного и статического давления. Два пневматических порта подключаются к приемнику воздушного давления. Быстросъемные штуцеры диаметром 4 мм обеспечивают герметичное соединение. Встроенный АЦП преобразует аналоговый сигнал в цифровой код. Передача данных осуществляется по протоколу I2C с тактовой частотой до 400 кГц.

Интеграция и совместимость

Датчик питается напряжением от 4 до 5.5 вольт постоянного тока. Потребляемый ток не превышает 5 миллиампер. Четырехконтактный разъем JST-GH выводит линии питания и шины SDA/SCL. Подключение к полетному контроллеру выполняется стандартным кабелем.

Устройство полностью поддерживается автопилотами ArduPilot и PX4. После подключения датчик автоматически определяется в параметрах. В настройках активируется функция AIRSPEED и выбирается тип сенсора. Данные воздушной скорости отображаются на экране наземной станции. Информация используется в алгоритмах управления и планирования миссий.

Конструкция и эксплуатация

Печатная плата защищена влагостойким покрытием. Компактные размеры 30×40×10.5 мм позволяют разместить датчик в любом отсеке. Масса 5.4 грамма не влияет на полетные характеристики. Рабочий диапазон температур от минус 40 до плюс 125 градусов Цельсия. Датчик сохраняет калибровку в экстремальном холоде и жаре.

Воздушные каналы оснащены быстросъемными штуцерами. Трубки диаметром 4 мм фиксируются без дополнительного инструмента. Конструкция исключает пережатие и перегибы пневмолиний. Датчик монтируется в любом положении относительно потока.

Применение в различных типах БПЛА

Для самолетных и вертолетных платформ датчик незаменим. Он предотвращает сваливание на критических углах атаки. Пилот получает предупреждение о падении скорости. Автопилот автоматически добавляет газ для выхода из опасного режима.

Мультироторные системы используют датчик для оценки ветровой обстановки. Алгоритмы компенсируют внешние возмущения по вектору скорости. Это особенно важно при посадке в сложных метеоусловиях. Тренажеры и пилотажные стенды моделируют реальные аэродинамические нагрузки.

Назначение и область применения:

• Датчик воздушной скорости ДВС-I2C-450 предназначен для:
• Измерения воздушной скорости летательного аппарата
• Преобразования измеренных значений в цифровой сигнал и передачи данных по интерфейсу I2C

Область применения:

• Бортовые системы БПЛА (мультироторные, самолетного типа, вертолетные)
• Пилотажные стенды и тренажеры
• Метеорологическое оборудование

Технические параметры:

• Диапазоны давления: 1 PSI (6,89 кПа)
• Максимальное давление: 20 PSI (137,9 кПа)
• Рабочая температура: -40°C ~ 125°C
• Точность: ±0,25% SPAN
• Выходной интерфейс: I2C
• Совместимость с прошивками ArduPilot, PX4
• Напряжение питания: 4–5.5 В
• Рабочий ток: 5 мА
  · Датчик давления: Два порта — полное и статическое давление

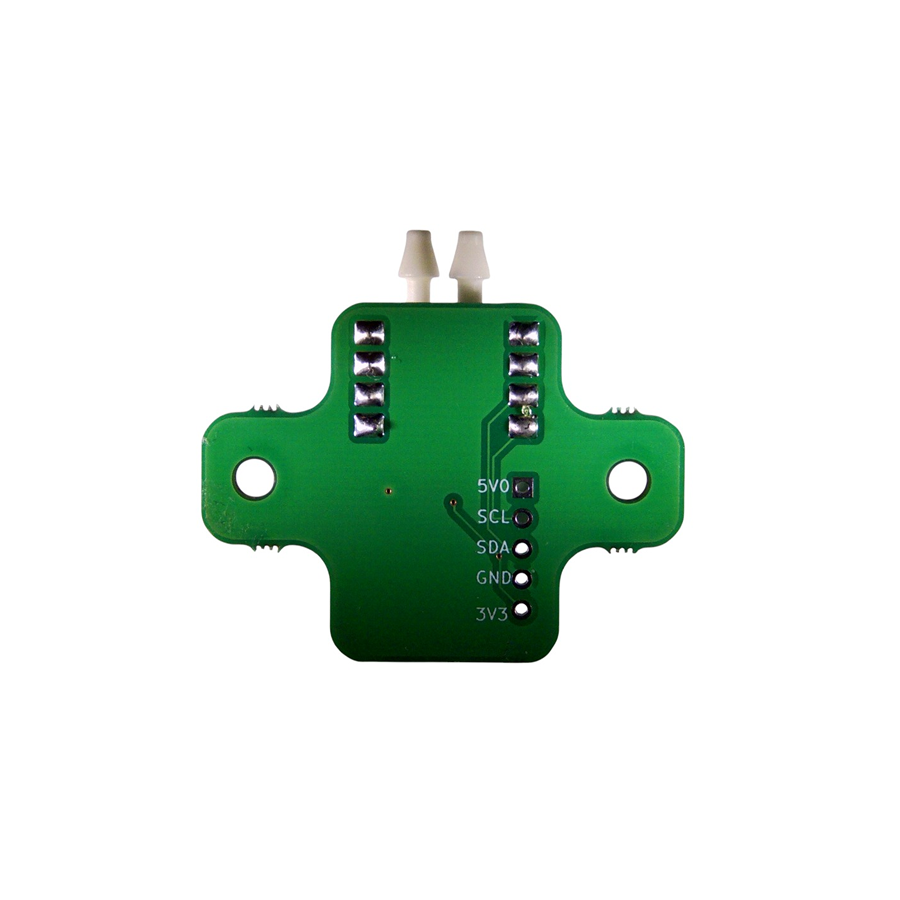

  · Разъемы: 4-контактный JST-GH (VCC, GND, SDA, SCL)
  · Воздушные каналы: Быстросъемные соединения 4 мм
  · Габариты: 30 мм x 40 мм x 10.5 мм
  · Масса: 5,4 г.

Комплектация:

• Плата датчика ДВС-I2C-450.– 1 шт.
• Провод от JST-GH-4P к JST-GH-4P длиной 20 см – 1 шт.
• Трубка Пито. – 1 шт.
• Прозрачная силиконовая трубка длиной 40 см– 1 шт.
