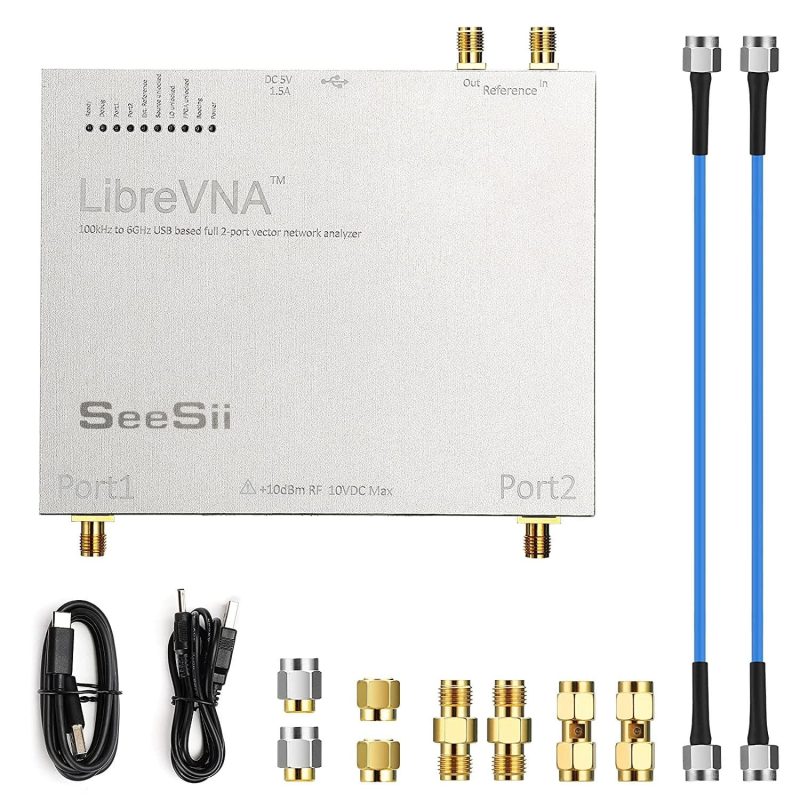

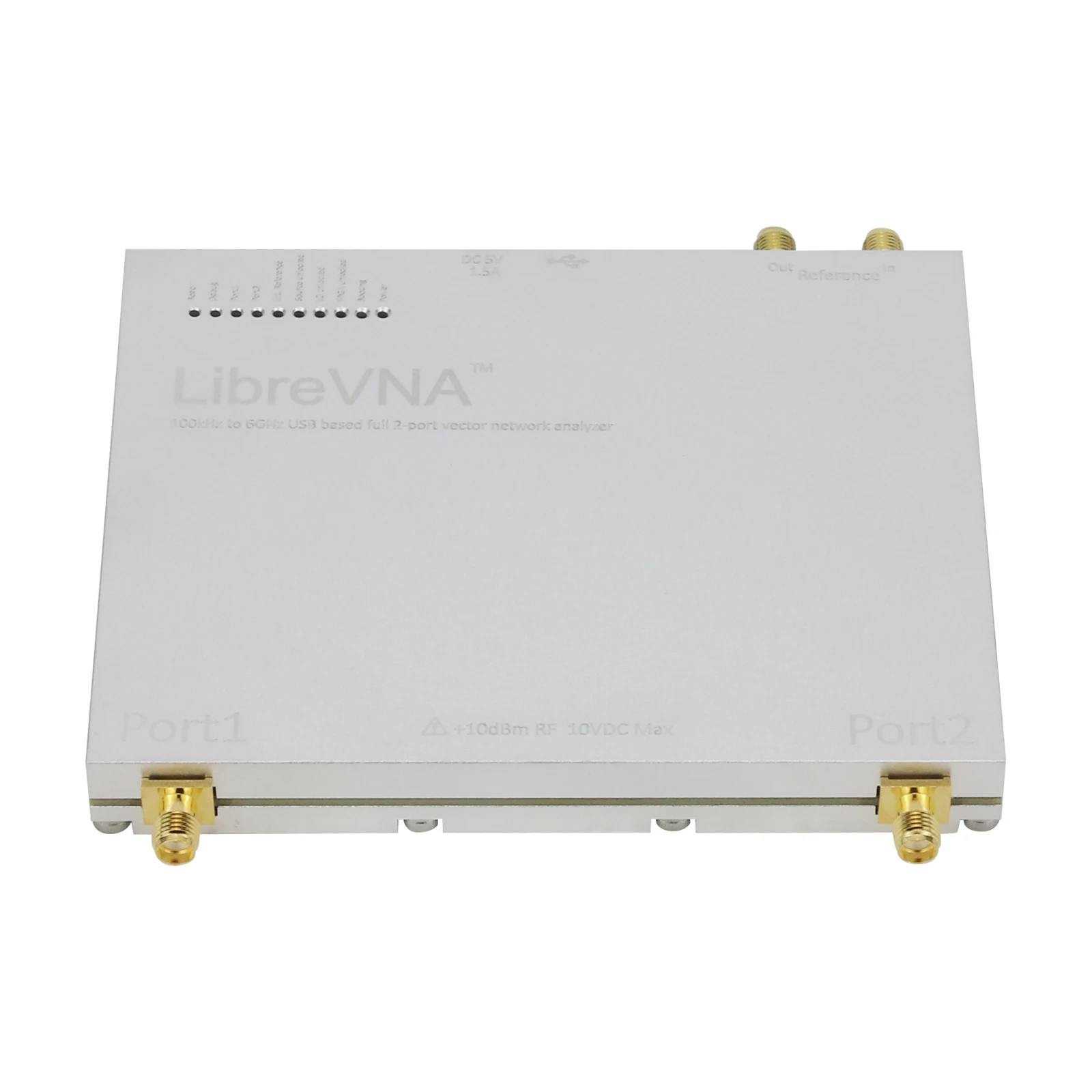

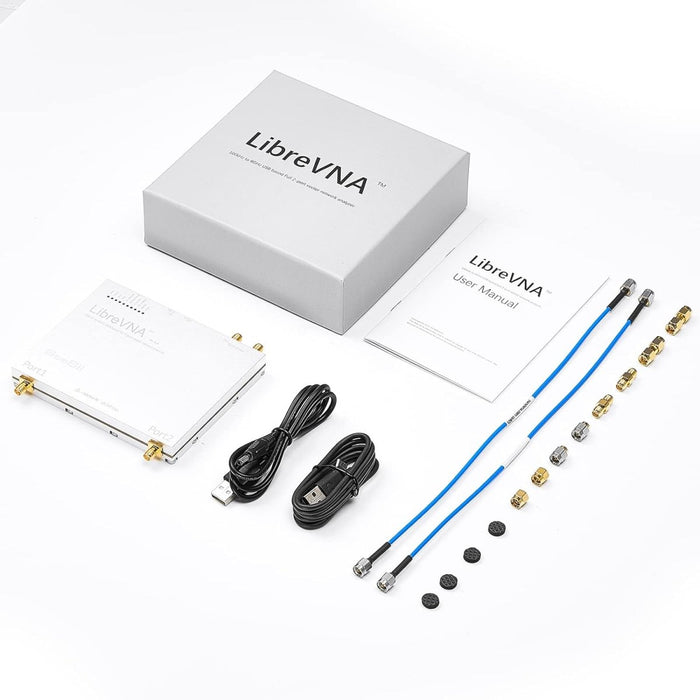

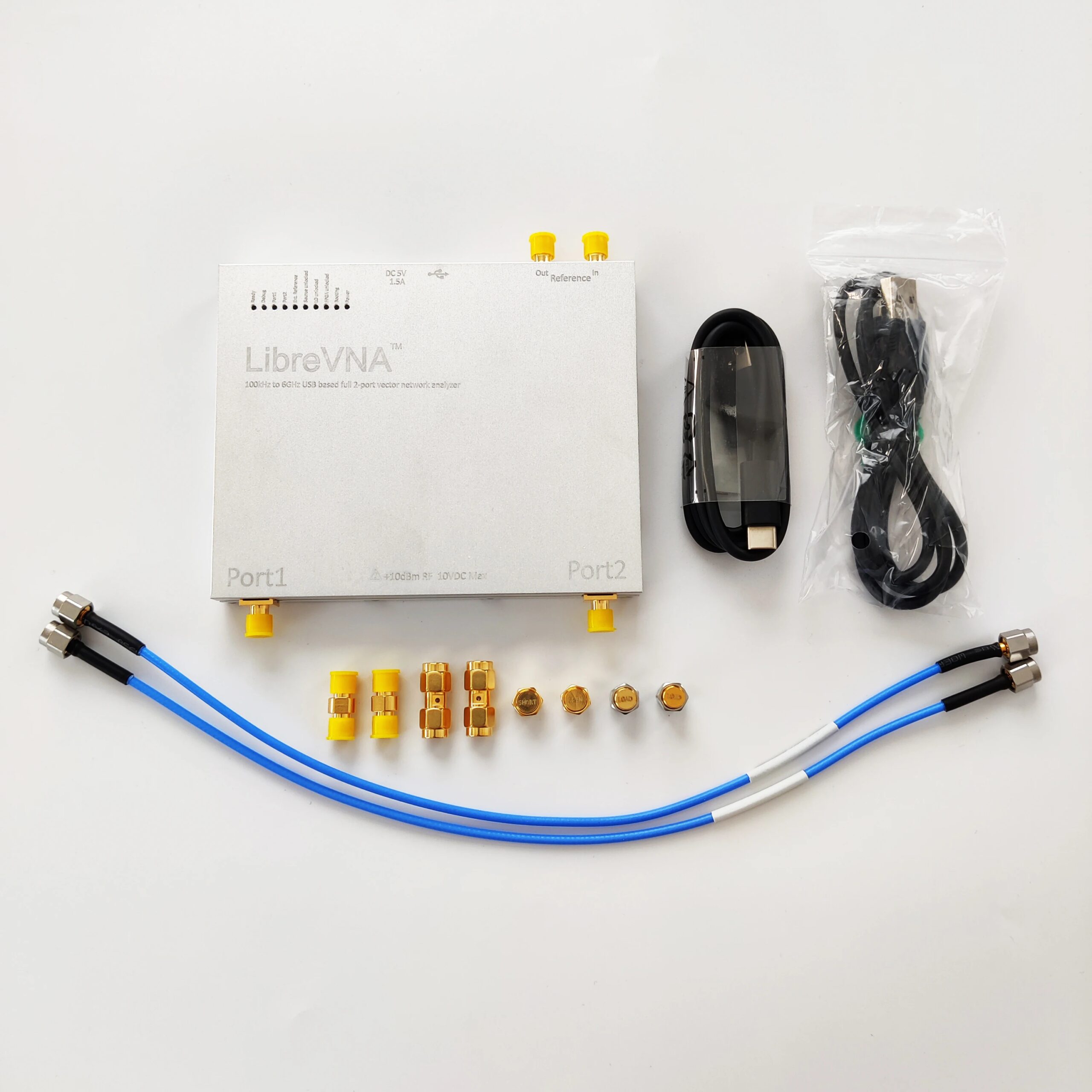

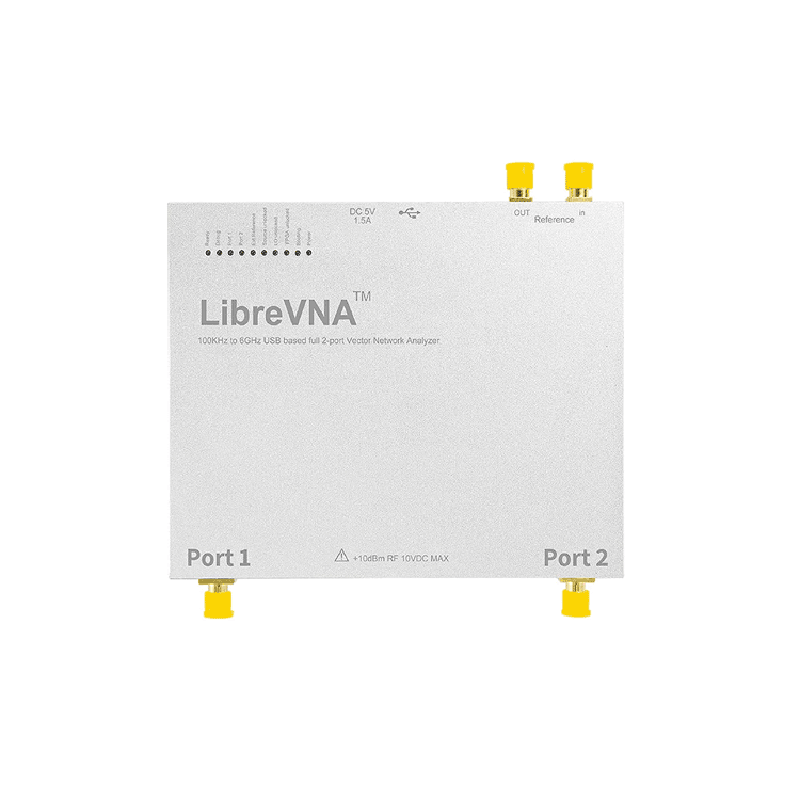

Векторный анализатор цепей LibreVNA

Частота измерения: 100 кГц — 6 ГГц

Артикул: 80015

66500

*Фактическая цена может отличаться от цены на сайте, актуальную цену можно узнать по запросу

15 Человек смотрят этот товар прямо сейчас!

Закажите векторный анализатор цепей LibreVNA по выгодной цене!

Векторный анализатор цепей LibreVNA — это программно-аппаратное решение для измерения характеристик электрических цепей. Он предоставляет возможность анализа и измерения S-параметров. Среди них — коэффициент отражения (S11), передаточная функция (S21) и ряд других параметров, связанных с передачей сигнала через цепь.

  • Частота измерения 100 кГц — 6 ГГц.
  • Количество тестовых портов 2.
  • Динамический диапазон до 3 ГГц, откалиброванный: > 95 дБ.
  • от 6 ГГц, откалиброванный: > 50 дБ.
  • Ширина полосы пропускания 10 Гц — 50 кГц.
  • Точки сканирования -40 дБмВт — 0 дБмВт до 4501 точки.
  • Скорость точки развертки < 500 импульсов в секунду.
  • Точность частоты < 2 ppm.
  • Выходная мощность -40 дБм — 0 дБм.
  • Импеданс 50 Ом.
  • Измерения S11, S21, S12, S22.
  • Источник питания постоянный ток 5 В, 1,5 А (питание от USB).
  • Потребляемая мощность 7 Вт.

Основные характеристики LibreVNA

  1. Широкий диапазон рабочих частот. LibreVNA может работать в диапазоне от нескольких килогерц до нескольких гигагерц, что позволяет проводить измерения на различных типах цепей и компонентов.
  2. Высокая точность измерений. LibreVNA обеспечивает высокую точность измерений S-параметров. Это позволяет производить детальный анализ электрических цепей.
  3. Гибкость и простота использования. LibreVNA имеет удобный интерфейс пользователя, позволяющий легко выполнить измерения и отобразить результаты в удобном виде. Также он поддерживает различные конфигурации измерительных устройств. Это дает гибкость в выборе аппаратных компонентов.
  4. Открытое программное обеспечение. LibreVNA основан на принципах открытого программного обеспечения. Это делает его доступным для настройки и настройки под конкретные требования пользователя.

LibreVNA может выполнять широкий спектр задач. Например, измерение характеристик антенн, фильтров, усилителей и других электронных компонентов. Он может быть полезным инструментом для точного измерения векторных параметров и анализ электрических цепей.
