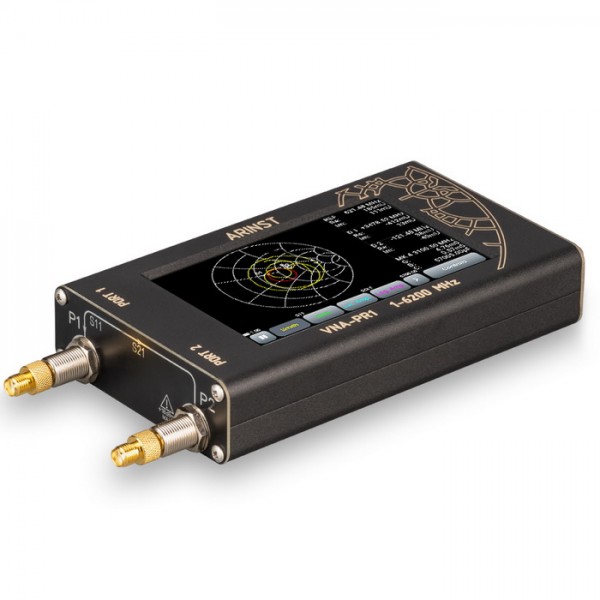

Векторный анализатор цепей ARINST VNA-PR1

Купите портативный векторный анализатор цепей ARINST VNA-PR1 для профессиональной настройки вашего FPV оборудования!

Получите в свои руки компактную лабораторию для точной диагностики и настройки всех радиочастотных компонентов вашего дрона. Векторный анализатор цепей ARINST VNA-PR1 — это мощный измерительный прибор, разработанный для решения широкого круга задач, от настройки антенн до поиска повреждений в кабелях .

Устройство работает в частотном диапазоне от 1 до 6200 МГц, охватывая все популярные FPV частоты 2.4 ГГц и 5.8 ГГц . Благодаря полностью автономной работе и встроенному аккумулятору, вы сможете проводить измерения прямо в поле, на гоночной трассе или в лаборатории .

• Широчайший диапазон рабочих частот 1-6200 МГц для настройки любых антенн и фильтров .

• Высокая точность измерений с погрешностью всего 0,25 дБ и 0,7° .

• Встроенная функция рефлектометра для определения расстояния до повреждения в кабеле до 3000 м .

• Полностью автономная работа от аккумулятора 5000 мАч в течение 2,5-4 часов .

• Интуитивно понятный интерфейс с 4-дюймовым сенсорным экраном и сохранением 32 трасс .

Принцип работы и технические возможности

Векторный анализатор цепей ARINST VNA-PR1 предназначен для измерения характеристик согласования пассивных и активных радиоустройств . Прибор выполняет сравнение исходного зондирующего сигнала с сигналом, отраженным от порта исследуемого устройства или прошедшим через него . На основе этих данных вычисляются ключевые параметры, необходимые для настройки FPV систем: коэффициент стоячей волны по напряжению (КСВН), импеданс, фаза, потери, а также расстояние до повреждения в кабеле .

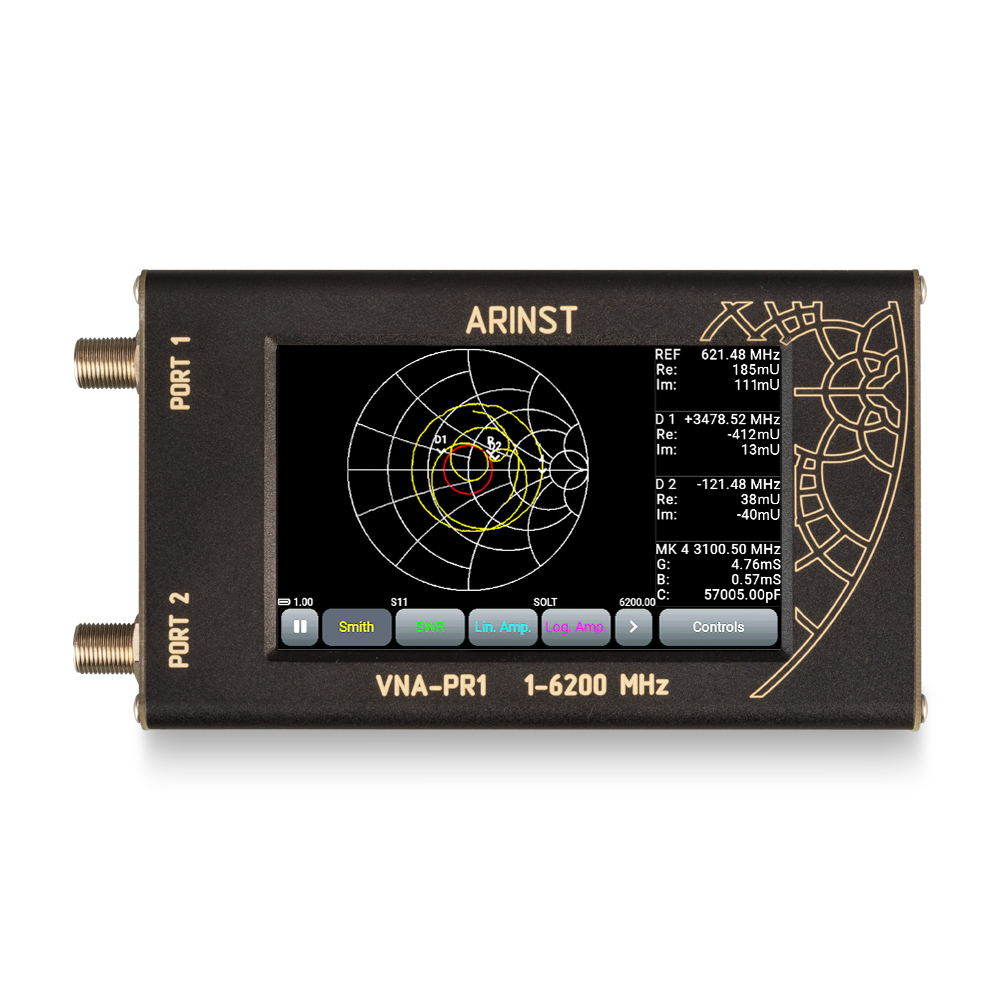

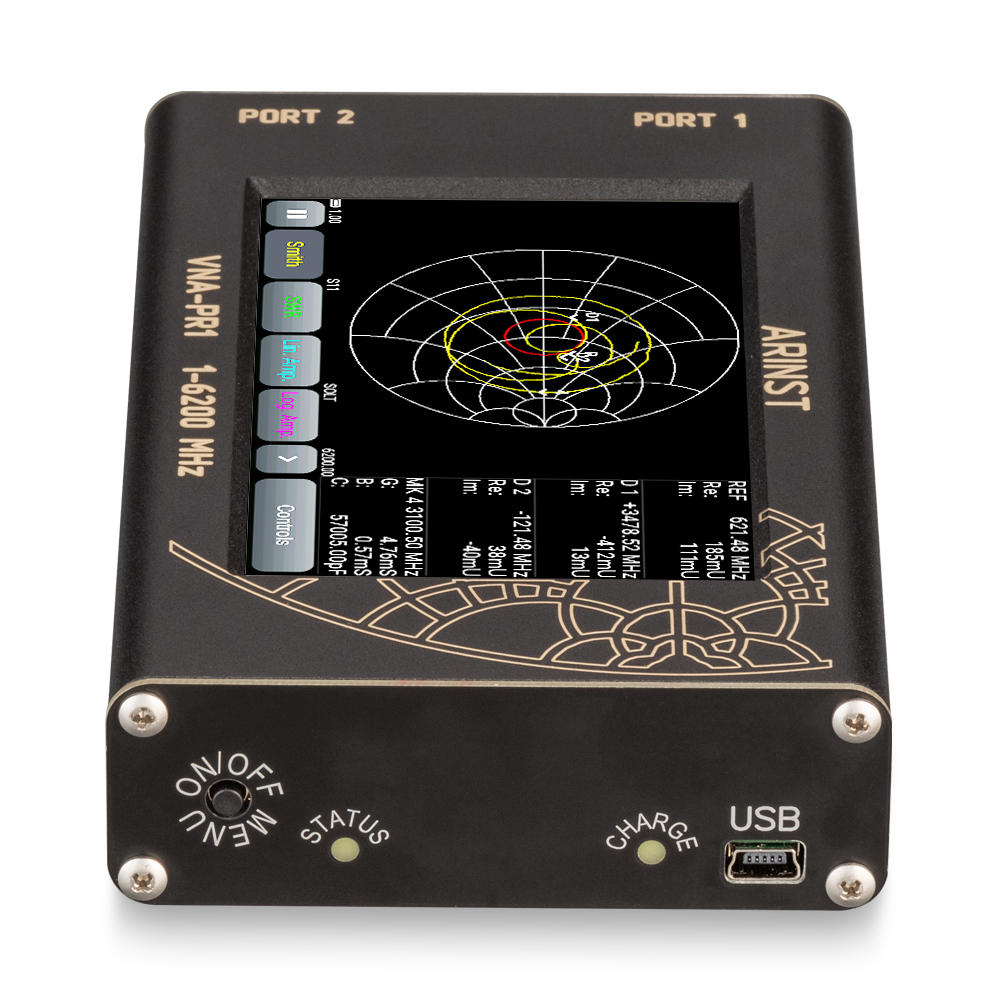

Устройство оснащено двумя измерительными портами для измерения параметров S11 (отражение) и S21 (передача) . Результаты измерений отображаются на ярком 4-дюймовом резистивном экране с разрешением 800×480 в различных графических форматах: диаграмма Вольперта-Смита, полярная диаграмма, графики фазы и магнитуды, график КСВН и другие .

Для удобства работы предусмотрена возможность сохранения до 32 пользовательских предустановок и 32 результатов измерений . Прибор имеет встроенный литий-ионный аккумулятор емкостью 5000 мАч, что обеспечивает до 2,5 часов непрерывной работы . В комплекте идут переходники для защиты разъемов от износа и кабель для подключения к ПК .

Сферы применения и функционал

ARINST VNA-PR1 станет незаменимым инструментом для всех, кто занимается FPV полетами. С его помощью вы сможете точно настроить антенны на передатчике и приемнике для достижения максимальной дальности и чистоты видеосигнала, проверить целостность коаксиальных кабелей и измерить их затухание. Прибор позволяет измерять АЧХ усилителей и фильтров, выполнять согласование импедансов с помощью диаграммы Смита и быстро находить повреждения в кабельных трассах.

Высокая скорость сканирования (1000 точек в секунду) и возможность регулировки выходной мощности делают работу с устройством максимально эффективной . Векторный анализатор цепей ARINST VNA-PR1 — это ваш ключ к профессиональной настройке и диагностике радиооборудования.

Технические характеристики

• Рабочий диапазон частот: 1-6200 МГц
• Входные разъемы: SMA(female)
• Разрешение по частоте для частот 1-100 МГц: 100 Гц
• Разрешение по частоте для частот 100-6200 МГц: 10 кГц
• Максимальное число точек сканирования: 1000
• Скорость сканирования: 1000 точек/с
• Динамический диапазон S21 (BW=250 Гц) для частот 1-1,5 МГц: >60 дБ тип. 70 дБ
• Динамический диапазон S21 (BW=250 Гц) для частот 1,5-4500 МГц: >80 дБ тип. 90 дБ
• Динамический диапазон S21 (BW=250 Гц) для частот 4500-6200 МГц: >70 дБ тип. 75 дБ
• Направленность моста нескорректированная во всём диапазоне, не менее: 12 дБ
• Направленность эффективная (после полной однопортовой калибровки), не менее: 55 дБ
• Коэффициент стоячей волны по входу, не более: 2
• Погрешность измерения фазы, не более: 0,7°
• Погрешность измерения магнитуды, не более: 0,25 дБ
• Разрешение определения расстояния до повреждения (C x VF) / 2S м
• Максимальная длина измеряемого кабеля, при VF=1: 3000 м
• Компенсация электрической длины кабеля, при VF=1: ±3 м
• Максимальное постоянное напряжение на входе: 25 В
• Максимальная мощность входного сигнала, подводимая к портам: +10 дБм
• Максимальная мощность зондирующего сигнала, не более: -5 дБм
• Отображаемые графики: диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента
• отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП;
• КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки
• Число запоминаемых пользовательских настроек: 32
• Число запоминаемых трасс: 32

Дополнительные данные

• Рабочий диапазон температур: 0 … +40°C
• Диагональ экрана: 4″
• Тип экрана: сенсорный, резистивный
• Разрешение экрана: 800 х 480
• Максимальный потребляемый ток при зарядке аккумулятора: ≤ 2 А
• Максимальный потребляемый ток при работе от аккумулятора: ~ 1 А
• Максимальный потребляемый ток при работе от USB с зарядкой аккумулятора: ≤ 2 А
• Ёмкость аккумулятора: 5000 мАч
• Время непрерывной работы от аккумулятора: 2,5 ч
• Время заряда аккумулятора: ~ 3,5 ч
• Габаритные размеры (Д×Ш×В): 150×81×27 мм
• Масса: 0,4 кг.
