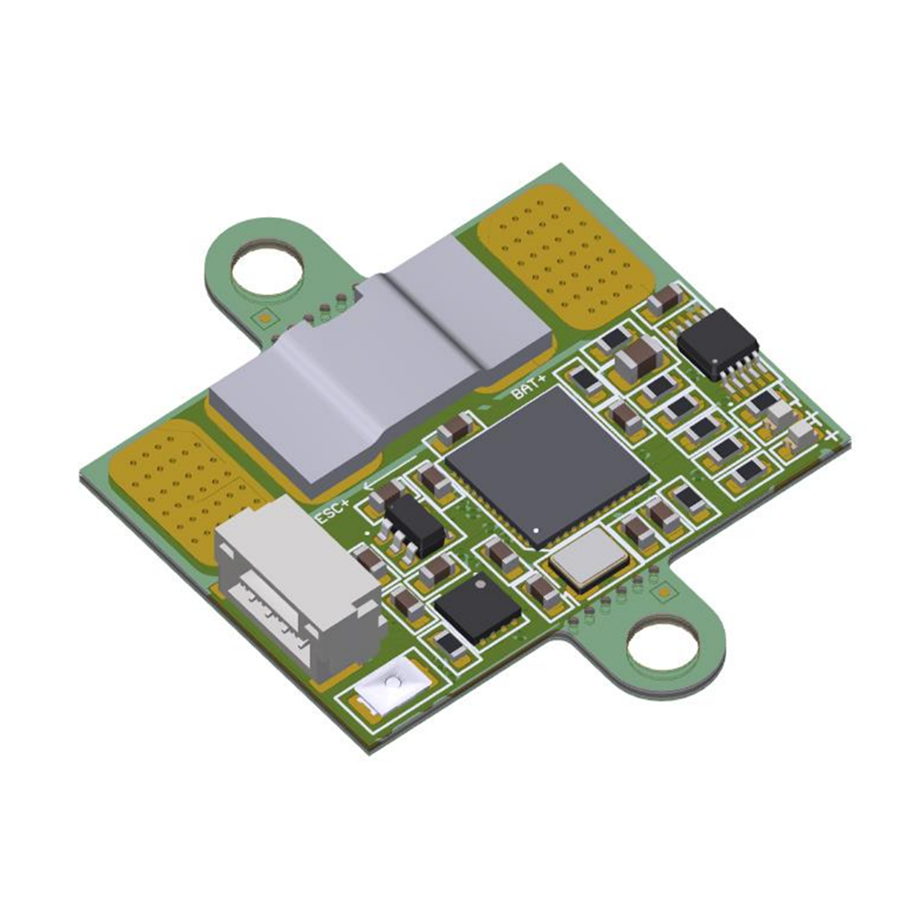

Блок измерительный токовый БИТ-CAN-50/200 ВФМП.411251.001

Купите прецизионный измерительный блок БИТ-CAN-50/200 ВФМП.411251.001 для вашего дрона!

Получите полный контроль над энергопотреблением вашего беспилотника. Токовый измерительный блок БИТ-CAN-50/200 это высокоточный прибор. Он предназначен для мониторинга параметров силовой установки. Устройство измеряет напряжение батареи и потребляемый ток. Данные передаются в полетный контроллер по протоколу DroneCAN. Вы сможете точно рассчитывать оставшееся время полета. Выбирайте профессиональную телеметрию для важных миссий. Закажите БИТ-CAN-50/200 для своего проекта прямо сейчас.

• Широкий диапазон измерения тока до 204,8 А с шунтом.

• Высокая точность измерения напряжения ± 0,1 процента.

• Поддержка современного протокола DroneCAN для полетных контроллеров.

• Компактные размеры платы всего 30×22 мм и вес 4,3 грамма.

• Широкий рабочий диапазон температур от -40 до +85 °C.

Принцип работы и назначение устройства

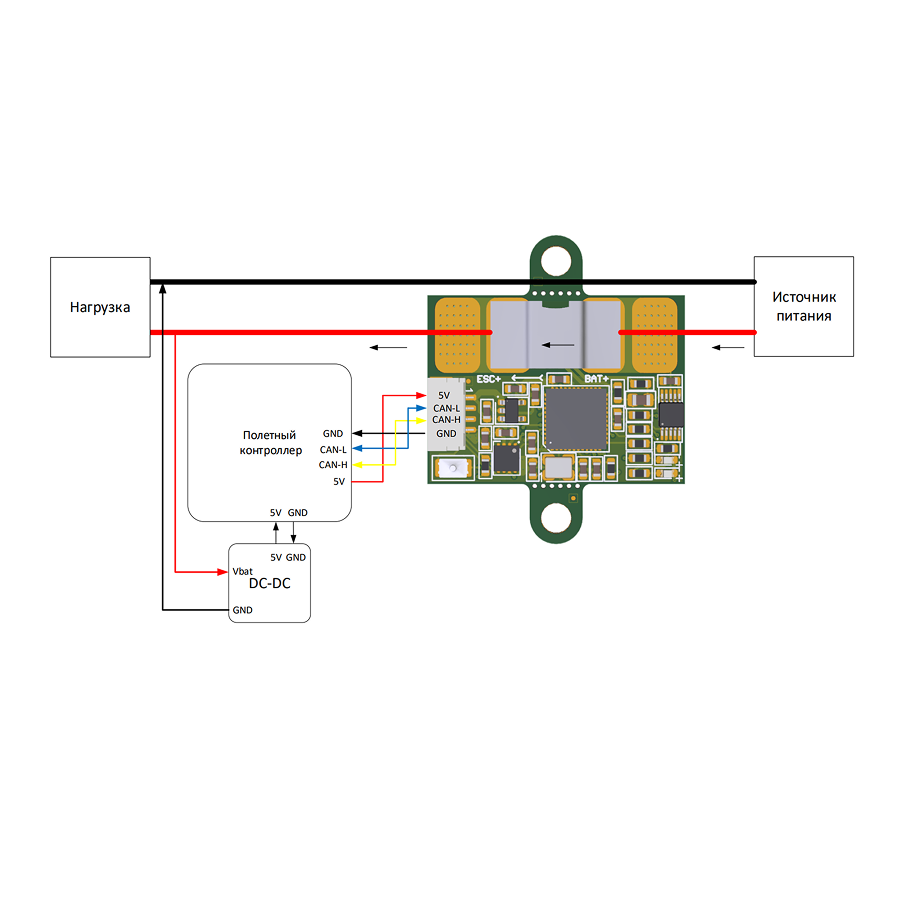

Измерительный блок БИТ-CAN-50/200 выполняет функцию бортового телеметрического датчика. Он подключается между аккумуляторной батареей и силовой нагрузкой. Устройство измеряет падение напряжения на внешнем шунте. По этому падению вычисляется протекающий ток. Одновременно измеряется текущее напряжение батареи. Полученные данные оцифровываются и обрабатываются микроконтроллером.

Информация передается по шине CAN в полетный контроллер. Используется стандартный протокол DroneCAN (ранее UAVCAN). Это позволяет легко интегрировать датчик в любую современную систему. Полетный контроллер получает точные данные о потреблении. На их основе рассчитывается оставшаяся емкость и время полета.

Технические характеристики и функционал

Изучите точные параметры измерительного блока БИТ-CAN-50/200. Вход измерения напряжения батареи работает от 0 до 85 Вольт. Диапазон измерения тока составляет от 0 до 204,8 Ампер. Постоянный ток через внешний шунт до 150 Ампер. Кратковременно допустим ток до 204,8 Ампер.

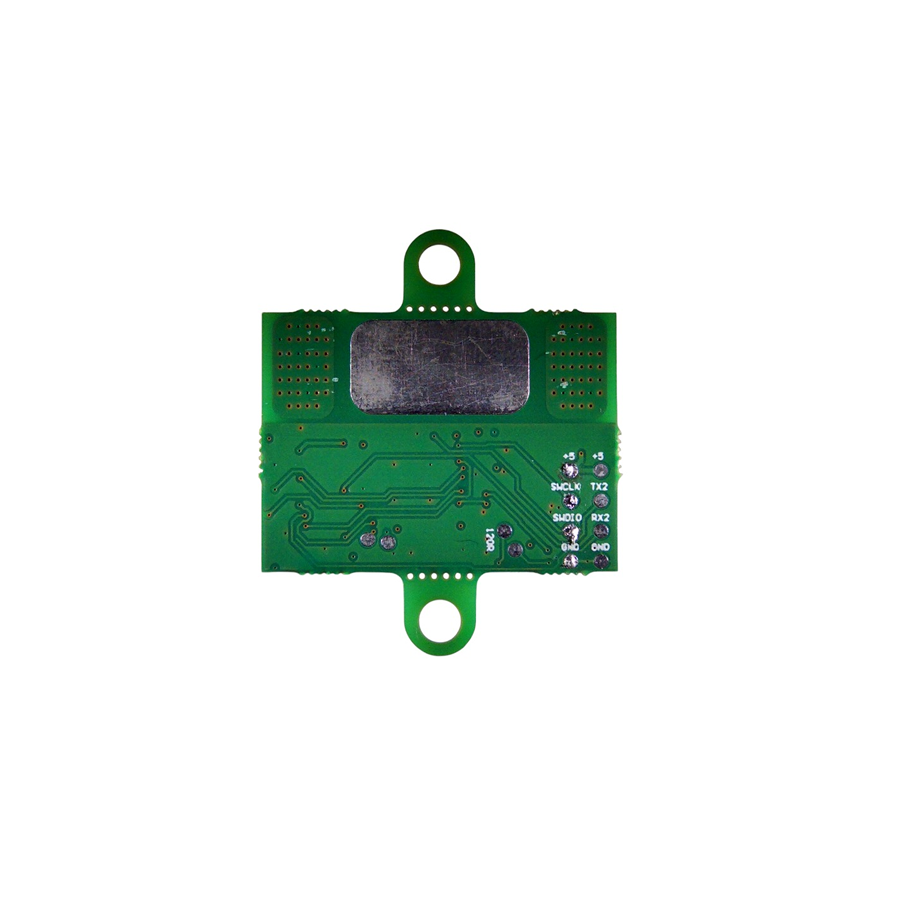

Точность измерения напряжения достигает ± 0,1 процента. Точность измерения тока составляет ± 2 процента. Для связи используется интерфейс CAN с протоколом DroneCAN. Есть резервный UART2 для загрузки прошивки в режиме DFU. Предусмотрен отладочный интерфейс ST с контактами SWCLK и SWDIO.

Напряжение питания самой платы составляет 4,5-5,5 Вольт. Потребляемый ток всего 10-25 миллиампер. Рабочая температура от -40 до +85 градусов Цельсия. Размер платы 30 на 22 миллиметра толщиной 3 мм. Масса устройства не превышает 4,3 грамма.

Индикация и комплектация

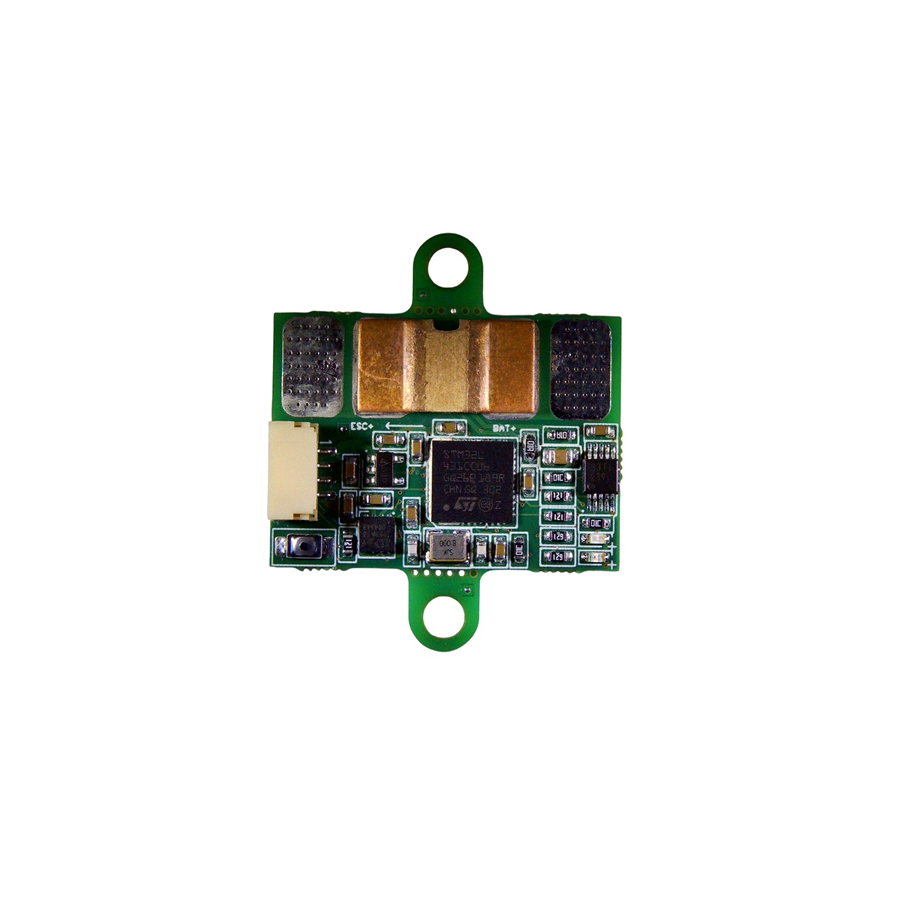

На плате расположены светодиодные индикаторы состояния. Синий светодиод быстрым миганием сигнализирует о загрузке. Медленное мигание синего означает нормальный рабочий режим. Красный светодиод индицирует наличие питания 3,3 Вольта.

В комплект поставки входит сама плата измерительного блока. Также прилагается соединительный кабель длиной 20 см. Кабель имеет разъемы JST-GH-4P с обеих сторон. Этого достаточно для подключения к полетному контроллеру. Шунт приобретается отдельно в зависимости от требуемого тока.

Технические параметры

• Вход измерения напряжения батареи: 0…85 В
• Диапазон измерения тока: 0…204,8 А
• Ток через шунт: 150 А (постоянный), 204,8 А (кратковременный)
• Точность по напряжению: ± 0,1 %
• Точность по току: ± 2 %

Интерфейс

• CAN: Протокол DroneCAN
• UART2: Резервный, для загрузки прошивки (DFU)
• Отладочный интерфейс ST: SWCLK и SWDIO
• Светодиоды (LED):
• Синий, быстрый: Загрузка
• Синий, медленный: Рабочий режим
• Красный: Индикатор наличия 3,3 В
• Напряжение питания платы 4,5…5,5 В (контактная площадка/вывод 5V)
• Потребляемый ток: 10-25 мА
• Рабочая температура: -40…85 °C
• Размер платы: 30 мм × 22 мм × 3 мм
• Масса: 4,3 г

Комплектация

• Плата блока измерительного БИТ-CAN-50/200 1шт.
• Кабель20 см JST-GH-4P к JST-GH-4P – 1 шт.
