Анализатор спектра радиоволн TinySA ULTRA 4

Закажите надежный анализатор спектра радиоволн TinySA ULTRA 4 по доступной цене!

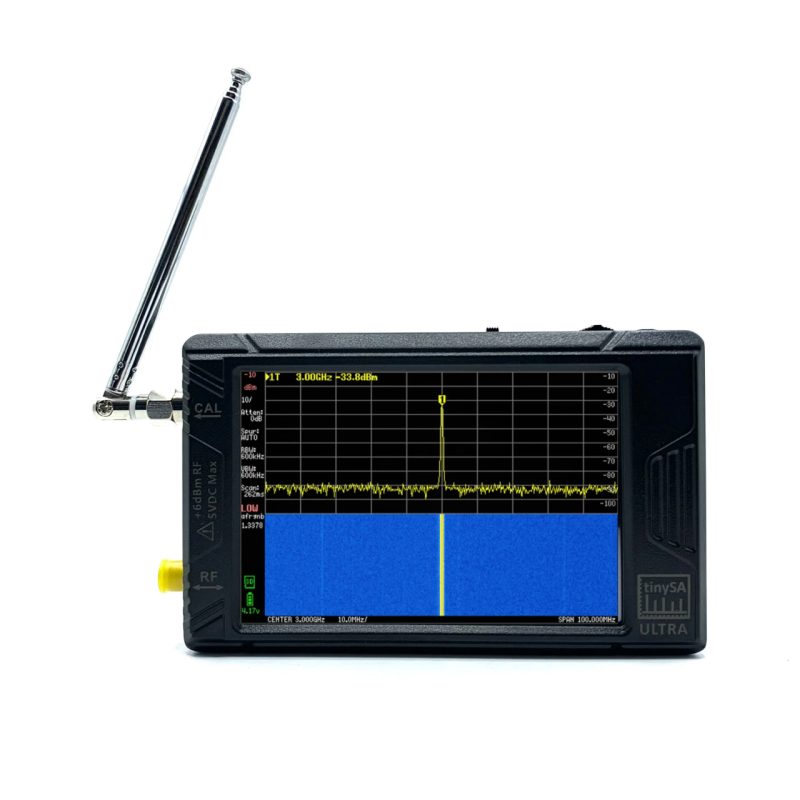

Анализатор спектра TinySA ULTRA 4 — это компактное и мощное устройство. Он идеально подходит для радиолюбителей и профессионалов. Устройство имеет 2,8-дюймовый резистивный сенсорный дисплей. Разрешение экрана составляет 320×240 пикселей. Это позволяет удобно просматривать данные и управлять функциями.

TinySA ULTRA 4 поддерживает два входных порта. Низкий входной порт обеспечивает диапазон от 100 кГц до 350 МГц. Высокий входной порт работает в диапазоне от 240 до 960 МГц. Фильтр разрешения варьируется от 3 кГц до 600 кГц. Это позволяет точно настраивать анализатор под различные задачи.

Выходные порты устройства также впечатляют. Низкий выходной порт генерирует синусоиду на частоте до 350 МГц. Высокопроизводительный порт создает квадратную волну в диапазоне 240-960 МГц. Мощность выходного сигнала варьируется от -76 дБм до 16 дБм. Это делает TinySA ULTRA 4 универсальным инструментом для анализа радиоволн.

Преимущества и характеристики

Анализатор способен отображать до 290 точек сканирования. На частоте от 10,0 до 350 МГц время сканирования составляет всего 405 мс. Минимальное время развертки нуля — 1,8 мс. Уровень шума низкого входного порта достигает -146 дБм/Гц. Для высокого входного порта этот показатель составляет -163 дБм/Гц.

Фазовый шум на смещении 10 кГц равен -83 дБн/Гц. Точка сжатия для низкого входного порта составляет -2 дБм. Для высокого входного порта эта точка составляет -6 дБм. Устройство также демонстрирует отличные показатели стабильности частоты.

TinySA ULTRA 4 подключается через USB type-C. Он поддерживает последовательный CDC режим связи. Устройство питается от USB 5V с максимальным током 150 мА. Встроенный аккумулятор на 650 мАч обеспечивает длительную работу. Размеры анализатора составляют 110×70×20 мм, что делает его портативным и удобным в использовании.

Купите анализатор спектра TinySA ULTRA 4 в интернет-магазине COPTERPARTS. Это надежный инструмент для всех, кто работает с радиоволнами.

Технические характеристики

• Дисплей: 2,8 дюйма, 320×240, резистивный сенсорный
• Низкий входной порт (высокая производительность): 100 кГц 350 МГц
• Высокий входной порт (ограниченная производительность): 240 960 МГц
• Фильтр разрешения: от 3 кГц до 600 кГц
• Низкий выходной порт (синусоида): 350 МГц
• Низкая мощность выходного порта: от -76 дБм до -7 дБм
• Высокопроизводительный порт (квадратная волна): 240 960 МГц
• Высокая мощность порта: от -32 дБм до 16 дБм
• Отображаемые точки сканирования: макс. 290
• 10,0-350 МГц, самое быстрое время сканирования: 405 мс.
• Минимальное время развертки нуля: 1,8 мс
• Средний уровень шума отображения низкого входного порта: -146 дБм/Гц (111 дБм при 3 кГц RBW)
• Средний уровень шума дисплея с высоким входным портом: -163 дБм/Гц (128 дБм при 3 кГц RBW)
• Фазовый шум (смещение 10 кГц): -83 дБн/Гц
• Низкий входной порт, точка сжатия 1 дБ: -2 дБм
• Точка сжатия высокого входного порта 1 дБ: -6 дБм
• Точка среза перекрестных помех входного порта третьего порядка: +24 дБм
• Ошибка частоты: <2 ppm
• Стабильность частоты: <1 ppm
• Интерфейс связи: USB type-C (режим связи: последовательный CDC)
• Источник питания: USB5V 150mA,
• Встроенный аккумулятор емкостью 650 мАч с максимальным зарядным током 300 мА.
• Размеры:110*70*20 мм.
