J-Link

Закажите профессиональные программаторы J-Link и отладчики для прошивки контроллеров дронов

Выведите разработку и ремонт бортовой электроники на новый уровень. Программаторы и отладочные чипы J-Link — это инструменты профессионального уровня. Они позволяют прошивать, отлаживать и тестировать микроконтроллеры. Эти устройства незаменимы для углубленной работы с полетными контроллерами. Вы сможете обновлять прошивку и исправлять сложные программные ошибки.

Пять ключевых преимуществ программаторов J-Link

• Высокая скорость прошивки и отладки для процессоров ARM.

• Широкая совместимость с тысячами микроконтроллеров.

• Стабильная работа и надежное соединение с целевым устройством.

• Поддержка современных интерфейсов отладки (SWD, JTAG).

• Интеграция с популярными средами разработки (Keil, IAR, Segger Embedded Studio).

Суть работы программатора и его роль

J-Link выступает в роли интеллектуального посредника между ПК и целевой платой. Он подключается к компьютеру через интерфейс USB. С другой стороны соединяется с отладочными контактами микроконтроллера. Чаще всего по протоколу SWD (Serial Wire Debug) или JTAG.

Программатор выполняет несколько критически важных функций. Он передает скомпилированный прошивочный файл из ПО на ПК. Записывает этот файл во флеш-память микроконтроллера на плате. Позволяет выполнять пошаговую отладку работающей программы. Вы можете останавливать код, просматривать регистры и переменные.

Конкретные модели и их технические характеристики

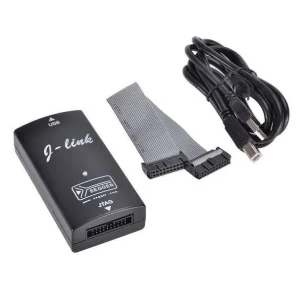

Ассортимент включает несколько линеек для разных задач. J-Link BASE — это классическая и популярная модель. Она поддерживает скорость JTAG до 12 МГц и SWD до 8 МГц. Работает с напряжениями целевого устройства от 1.2В до 3.3В. Идеально подходит для большинства ARM-контроллеров в дронах.

Более продвинутая версия — J-Link PLUS. Она предлагает повышенную скорость прошивки. А также поддерживает дополнительные интерфейсы, такие как SPI для внешней памяти. Это важно для работы с контроллерами, имеющими загрузчик через флеш-память.

Для самых требовательных задач существует J-Link ULTRA+. Его скорость достигает 50 МГц для JTAG и 40 МГц для SWD. Это значительно сокращает время прошивки больших файлов. И ускоряет процесс итеративной разработки и отладки.

Отдельно стоит отметить компактные J-Link EDU и J-Link OB (On-Board). Последние часто встраиваются непосредственно в отладочные платы. Но для работы с готовыми полетными контроллерами нужен внешний программатор.

Функционал и возможности отладки

Программатор J-Link открывает доступ к внутреннему миру микроконтроллера. Через него можно не только загружать прошивку. Но и считывать защищенные регистры, делать дамп памяти. Это бесценно при диагностике неисправностей.

Вы сможете установить точку останова (breakpoint) в любом месте кода. Когда выполнение программы дойдет до нее, процессор остановится. Вы увидите состояние всех систем в этот конкретный момент. Это лучший способ найти причину сбоя или неправильного поведения.

Поддерживается трассировка (trace) для некоторых процессоров. Она позволяет в реальном времени записывать выполняемые инструкции. Или значения ключевых переменных. После аварии дрона это помогает восстановить картину происшествия.

Практическое применение в мире дронов

В хобби и профессиональной разработке J-Link незаменим. При создании кастомных прошивок для полетных контроллеров (например, Betaflight). Для прошивки "кирпичных" плат, которые не определяются по USB. При глубокой отладке проблем с гироскопами, таймерами, прерываниями.

Он необходим для восстановления плат после неудачного обновления. А также для прямой прошивки внешней памяти (SPI Flash) на некоторых VTX или камерах. При разработке собственных устройств на STM32 или других ARM-чипах.

С его помощью можно проанализировать, почему дрон ведет себя странно. Например, из-за шумов в питании или ошибок в алгоритмах фильтрации. Это инструмент не для рядового пользователя, а для инженера и энтузиаста.

Как подключить и начать работу

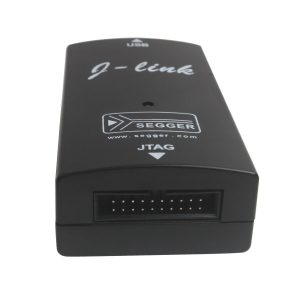

Для подключения понадобится адаптерный кабель или панелька. Стандартный интерфейс — 20-контактный IDC-разъем на самом программаторе. К полетному контроллеру обычно ведут 4-5 проводов: VCC, GND, SWDIO, SWCLK, RESET.

Важно правильно определить эти контакты на плате контроллера. Их расположение можно найти в документации (даташите) на микросхему. Часто они подписаны на самой плате: SWD, JTAG, NRST.

После физического подключения необходимо установить драйверы и ПО. Компания Segger предоставляет бесплатный пакет J-Link Software Pack. В него входят утилиты для командной строки и DLL для сред разработки.

Программное обеспечение и утилиты

Основная утилита для работы — J-Flash. Это программа для быстрой и надежной загрузки прошивки. В ней нужно выбрать модель целевого микроконтроллера. Загрузить HEX или BIN файл прошивки. И нажать кнопку программирования.

Для отладки используется среда, поддерживающая GDB-сервер J-Link. Например, PlatformIO, Arduino IDE (с плагинами) или профессиональные Keil/IAR. J-Link выступает в роли аппаратного отладчика в этой среде.

Утилита J-Link Commander позволяет работать напрямую через командную строку. Полезно для автоматизации и скриптового управления процессом прошивки.

Надежность и профессиональное качество

Оригинальные программаторы J-Link от Segger — это эталон надежности. Они отличаются стабильностью соединения и долгим сроком службы. Поддерживаются производителем, регулярно выходят обновления ПО.

Их используют ведущие компании при серийном производстве электроники. Это промышленный инструмент, который справляется с интенсивной нагрузкой. Инвестиция в такой программатор окупается сэкономленным временем и нервами.
