Что такое ESC квадрокоптера и почему он важен для производительности дрона

Сердцем квадрокоптера являются моторы, а его мозгом — полетный контроллер. Но между ними есть критически важный компонент, без которого ни один дрон не поднимется в воздух — это ESC. Аббревиатура ESC расшифровывается как Electronic Speed Controller, то есть электронный регулятор скорости. Это небольшой чип, который выполняет роль высокоточного и высокоскоростного дирижера, управляющего бесколлекторными двигателями. Понимание того, что такое esc квадрокоптера и как он работает, необходимо каждому, кто хочет разбираться в устройстве своего аппарата, устранять неполадки или заниматься тонкой настройкой его производительности.

Роль и важность ESC: почему без него нельзя?

Представьте, что полетный контроллер — это пилот, который дает команды: «немного прибавить газ», «повернуть налево», «удерживать высоту». Но сами двигатели не понимают этих цифровых команд. Задача esc квадрокоптера — преобразовать эти команды в конкретные сигналы, которые заставят моторы вращаться с точно заданной скоростью и моментом.

• Стабильность. Полетный контроллер тысячи раз в секунду корректирует положение дрона, посылая микроскопические изменения скорости на каждый мотор. ESC должен мгновенно и точно исполнять эти команды. Медленный или неточный ESC приведет к рывкам, дрифту и нестабильному висению.
• Производительность. От скорости отклика ESC зависят такие параметры, как маневренность и «отзывчивость» дрона. В гоночных дронах это один из ключевых параметров.
• Защита. Современные ESC защищают двигатели и самих себя от перегрузки по току, перегрева и короткого замыкания. Качественный esc квадрокоптера — это страховка от дорогостоящего выхода из строя моторов и батареи.

Как устроен и как работает ESC: принцип взаимодействия с двигателем

Чтобы понять принцип работы, нужно вспомнить, что бесколлекторные моторы (BLDC) являются трехфазными. Это означает, что для их вращения необходимо подавать напряжение на три обмотки в определенной последовательности.

Упрощенная схема работы:

1. Получение команды. ESC получает от полетного контроллера сигнал (чаще всего по протоколу PWM, Oneshot, Multishot или DShot). Этот сигнал указывает требуемую скорость вращения.
2. Преобразование энергии. ESC берет постоянный ток (DC) от аккумулятора и с помощью мощных МОП-транзисторов (MOSFET) преобразует его в трехфазный переменный ток (AC). Именно от количества и качества этих MOSFET’ов часто зависит максимальный ток, который может пропустить через себя ESC.
3. Создание магнитного поля. Преобразованный ток подается на три обмотки двигателя в строгой последовательности, создавая вращающееся магнитное поле.
4. Синхронизация. Для эффективной работы ESC должен точно знать, в каком положении находится ротор двигателя. Для этого используется одна из двух схем:
   • Sensorless (без датчика). Самый распространенный тип. ESC определяет положение ротора, анализируя обратную электродвижущую силу (Back EMF), которая возникает в неактивных обмотках. Это надежный и дешевый метод, но он может иметь проблемы с очень плавным стартом на очень низких оборотах.
   • With Sensors (С датчиками). В двигатель встроены датчики Холла, которые точно сообщают ESC о положении ротора. Это позволяет достичь невероятно плавного вращения на любых скоростях, что критично для кинематографичных дронов, где важна абсолютная стабильность.

Ключевые характеристики ESC

Выбирая esc квадрокоптера, обращайте внимание на следующие параметры:

• Максимальный ток (например, 30A, 45A, 60A). Это самый важный параметр. Он показывает, какой непрерывный ток ESC может пропускать через себя без перегрева и повреждения. Он должен быть с запасом выше максимального потребляемого тока вашего двигателя на максимальных оборотах.
• Рабочее напряжение (например, 2-6S). Указывает на диапазон напряжений аккумулятора (от 2 до 6 литий-полимерных банок), с которым может работать контроллер.
• Прошивка (Firmware). «Мозги» ESC. Самые популярные прошивки — BLHeli_S, BLHeli_32 и KISS. Они отличаются функционалом, плавностью работы и поддерживаемыми протоколами.
• Протокол обмена данными. Скорость и точность передачи команд от полетного контроллера. Эволюция протоколов выглядит так:
  • Standard PWM. Самый медленный и устаревший.
  • Oneshot125, Multishot. Более быстрые протоколы, уменьшающие задержку.
  • DShot. Современный цифровой протокол. Он быстрее, надежнее (не подвержен электрическим помехам) и позволяет отправлять на ESC не только команды скорости, но и служебные запросы (например, о температуре или оборотах).

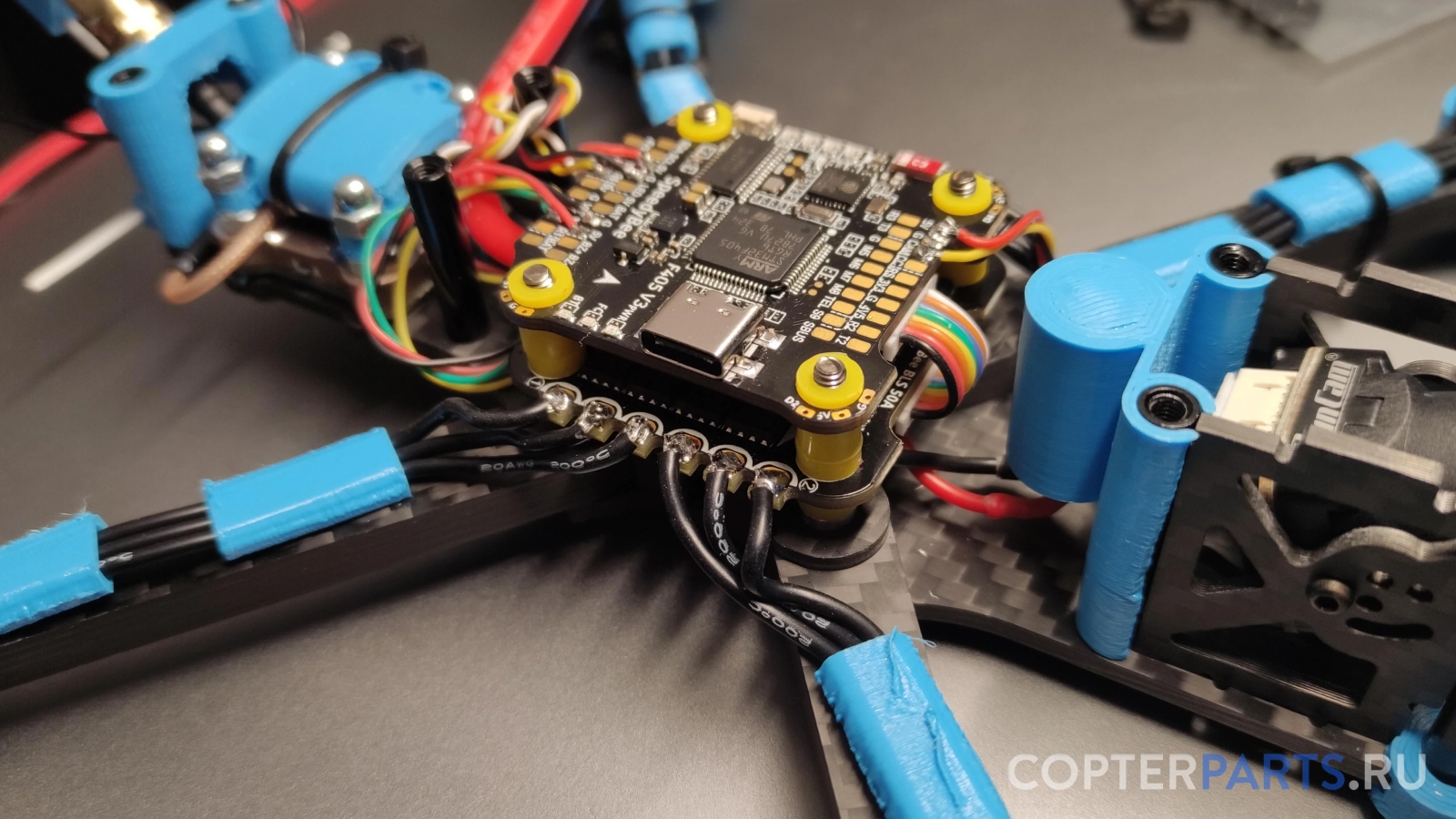

Типы компоновки: 4-in-1 и отдельные ESC

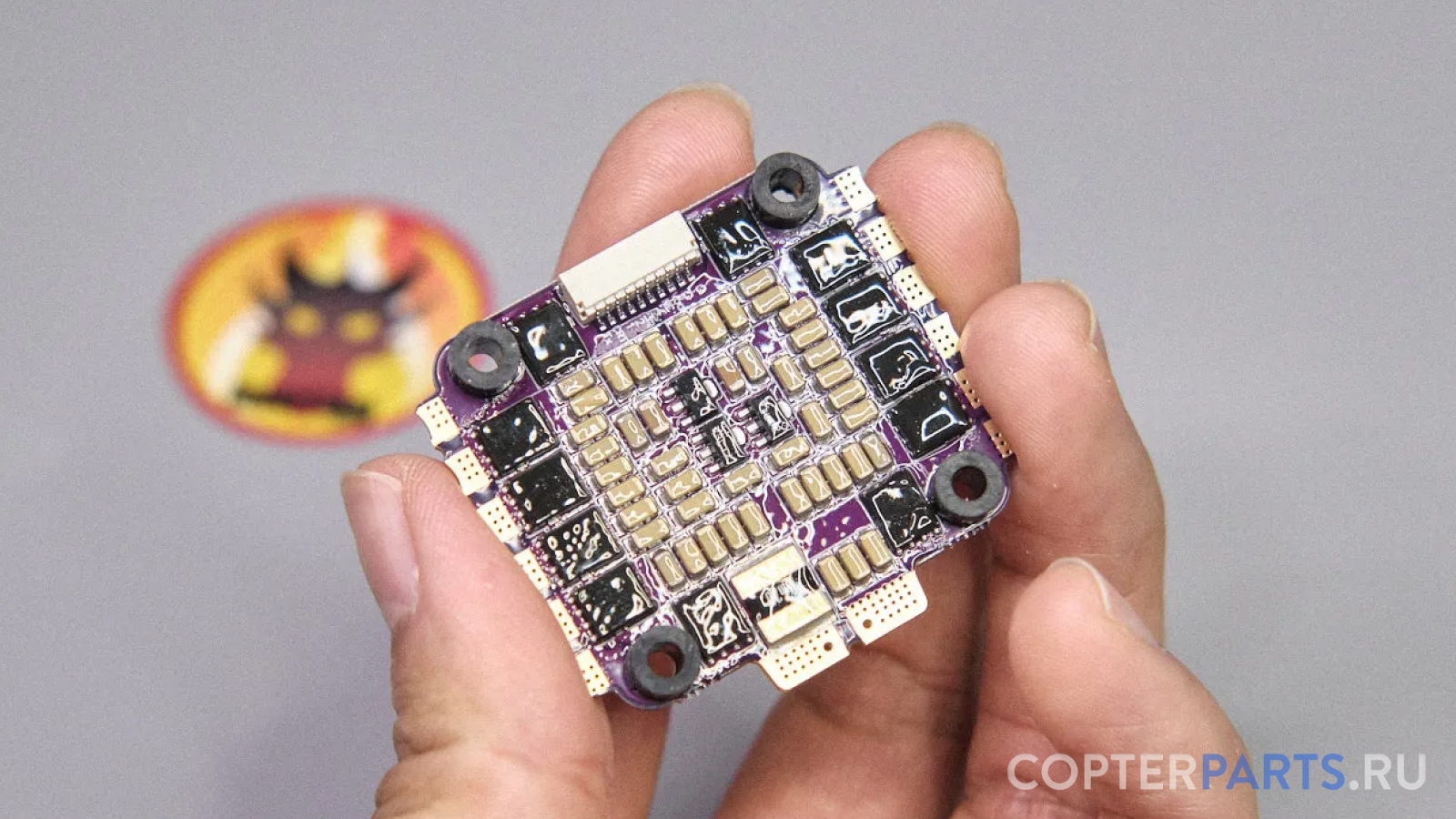

• 4-in-1 ESC: Четыре отдельных контроллера скорости размещены на одной печатной плате. Такой подход компактен, уменьшает вес и упрощает сборку. Идеален для большинства готовых и гоночных дронов.
• Отдельные ESC: Четыре независимые платы, которые устанавливаются на лучи рамы. Главное преимущество — ремонтопригодность. Если сгорит один ESC, меняется только он, а не вся плата. Чаще используется в самосборах и больших дронах.

Сводная таблица: влияние характеристик ESC на полет

Характеристика	Что означает	Влияние на полет
Максимальный ток	Запас мощности для двигателей	Стабильность при резких маневрах, защита от перегрева и сгорания.
Качество прошивки	«Интеллект» контроллера	Плавность хода, отзывчивость, поддержка функций типа «Turtle Mode».
Скорость протокола	Быстрота отклика на команды	Маневренность, минимальная задержка управления, стабильность.
Тип (4-in-1 / отдельные)	Конструктивное исполнение	Ремонтопригодность, компактность, вес.

Качественный и правильно подобранный esc квадрокоптера — это не просто деталь, которая заставляет моторы крутиться. Это sophisticated компонент, напрямую влияющий на то, как дрон ведет себя в воздухе: насколько он плавный, отзывчивый, надежный и защищенный.

---
